Vægskab, 600 x 800 x 300 mm, MAD0608030PER5

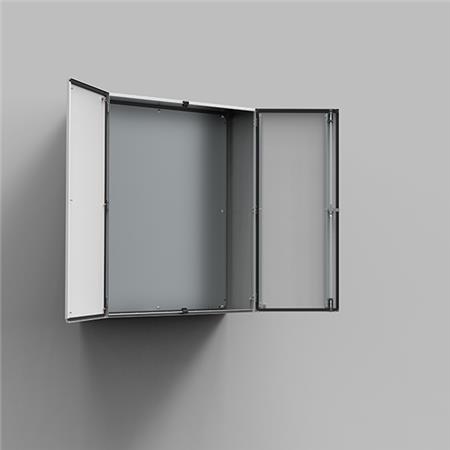

nVent vægskab MAD0608030PER5 i gråt stål med begge døre åbne; det tomme indre ses uden monteringsplade.
Skaffevare
Levering til din adresse 99,00 kr. (leveres torsdag d. 19/11 - onsdag d. 2/12)
MetodePrisLeveres
Levering til din adresse99,00 kr.Torsdag d. 19/11 - onsdag d. 2/12
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket nVent
Vægskab i stål med to døre, IP55, NEMA 12 og IK10. Denne PER5-variant leveres uden monteringsplade. Læs mere…
  • Varenr.:
    5412103749
  • EAN nr.:
    8713574123601
  • Typenr.:
    MAD0608030PER5
pr. stk. inkl. moms
2.089,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Vægskab i stål, 600 x 800 x 300 mm

Vægskab med to døre og pulverlakeret overflade i grå RAL 7035 med struktur. Skabet er beregnet til vægmontering og har kapslingsklasse IP55, beskyttelsesgrad NEMA 12 og slagfasthed IK10. Typebetegnelse: MAD0608030PER5.

Materialer og konstruktion

  • Kabinet: 1,5 mm lakeret stål.
  • Flange: 1,4 mm lakeret stål.
  • Døre: 2 mm lakeret stål.
  • Monteringsplade: 2 mm galvaniseret stål, eller 2,5 mm for MAD1001030R5 og større modeller. Monteringsplade medfølger ikke til denne PER5-variant.
  • Kabinettet er kantbukket og fuldsvejst. Alle sider fra 800 mm og opefter er forstærket med bukkede kanter.

Døre og lås

Dørene er overflademonterede og åbner 130°. De skjulte hængsler kan afmonteres og har låsepind. Indvendige M6-svejsede studse er beregnet til montering af dørprofiler MMDP. Der er to aftagelige monteringsprofiler på hver dør. En opskummet silikonepakning i ét stykke sørger for forsegling.

Skabet har én tilpasset lås med dobbelt-bitindsats på 3 mm og 90° bevægelse samt espagnolet-trepunktslås. Andre låseindsatser fås som tilbehør.

Montering og kabelføring

Fire huller med en diameter på 8,5 mm bruges til vægmontering. Hullerne er udpresset i forsænkninger på 20,4 mm i diameter og 2 mm dybde, som giver luftcirkulation bag skabets bagside. Monteringspladen, når den indgår, er markeret lodret med 10 mm intervaller og har huller foroven og forneden til fastgørelse af kabler. Den fastgøres på M8-skruer, der er punktsvejset på skabets bagvæg. GrandPlate er placeret helt bagest i skabet for at lette kabelføring på monteringspladen. Med AMG-tilbehør kan monteringspladens placering justeres til enhver dybde.

Tekniske data

  • Mål: 600 mm høj, 800 mm bred og 300 mm dyb.
  • Maks. tilladt belastning af kapsling: 3800 N i henhold til IEC 62208.
  • Maks. tilladt belastning af monteringsplade: 3800 N i henhold til IEC 62208.
  • Maks. tilladt belastning af dør/døre: 400 N i henhold til IEC 62208.
  • Varmeledningsevne: 168 W ved ΔT = 20 K i henhold til IEC/TR 60890.
  • Ingen kontaktåbninger. Egnet til metrisk montering.

Udførelse og anvendelse

Skabet er angivet som egnet til vægmontering, men ikke til gulvinstallation, mastemontering, fritstående placering, vægindbygning eller udendørs installation. Det kan ikke sammenkobles og er ikke udført som hjørnemodel, gulvstående vægmodel eller EMC-model. Det har ikke udslagsblanketter, overdel, hældende tag, gennemsigtigt dæksel, bagdør eller ventilationsdør. Dataene angiver desuden, at monteringspladen ikke er dybdejusterbar. Leverandøren anbefaler ARF-regntag ved udendørs installation.

Levering

Leveringen omfatter skab med to døre, monteringsprofiler, kabelforskruningsplade(r) med pakning(er), 3 mm metalnøgle med to tappe, monteringstilbehør og jordingsanordninger. Monteringsplade medfølger ikke til varenumre, der ender på PER5.

Specifikationer

  • Varenummer:
    5412103749
  • EAN nummer:
    8713574123601
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    MAD0608030PER5
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Vægskabe
  • Antal døre:
    2.0
  • Antal kontaktåbninger:
    0.0
  • Antal låse:
    1.0
  • Beskyttelsesgrad (NEMA):
    12
  • Bredde:
    800.0 mm
  • Dybde:
    300.0 mm
  • Egnet for metrisk montering:
    Ja
  • Egnet til udendørs installation:
    Nej
  • Egnet til udendørs opsætning:
    Nej
  • EMC-udførelse:
    Nej
  • Farve:
    Grå
  • Fritstående:
    Nej
  • Gulv installation mulig:
    Nej
  • Gulvstående vægmodel:
    Nej
  • Hjørnemodel:
    Nej
  • Højde:
    600.0 mm
  • Kan sammenkobles:
    Nej
  • Kapslingsklasse IP:
    IP55
  • Klæbbar:
    Nej
  • Maks. tilladte belastning af kapsling i henhold til IEC 62208:
    3800.0 N
  • Maks. tilladte belastning af dør/døre i henhold til IEC 62208:
    400.0 N
  • Maks. tilladte belastning af monteringsplade i henhold til IEC 62208:
    3800.0 N
  • Mastefastgørelse:
    Nej
  • Materiale:
    Stål
  • Materialekvalitet:
    Andet
  • Med bagdør:
    Nej
  • Med dør:
    Ja
  • Med gennemsigtig dør:
    Nej
  • Med monteringsplade:
    Nej
  • Med overdel:
    Nej
  • Med ventilationsdør:
    Nej
  • Mellem installation:
    Ja
  • Monteringsplade dybdejusterbar:
    Nej
  • RAL-nummer:
    7035.0
  • Slagfasthed:
    IK10
  • Tag med hældning:
    Nej
  • Transparent dæksel:
    Nej
  • Type af overflade:
    Pulverlakering
  • Udslagsblanket:
    Nej
  • Vægindbygning:
    Nej
  • Vægmontering mulig:
    Ja
  • Vægskab/Gulvskabe:
    XV000499
  • Varmeledningsevne (∆T=20K) i henhold til IEC/TR 60890:
    168.0 W
  • Velegnet til vægmontering:
    Ja
  • Producent/forhandler:
    nVent
