Vægskab EMC, 400 x 600 x 210 mm, MASE0406021R5

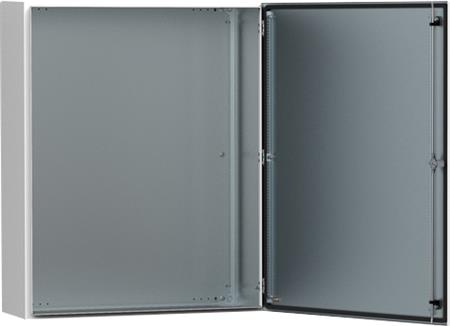

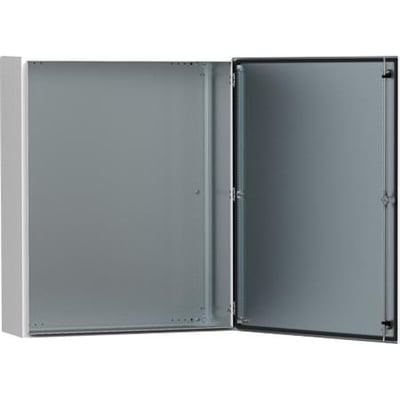

Gråt nVent EMC-vægskab i stål, 400 x 600 x 210 mm, vist åbent med monteringsplade og døren slået ud til højre.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 20/11 - onsdag d. 2/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 20/11 - onsdag d. 2/12
GLS Erhverv55,00 kr.Fredag d. 20/11 - onsdag d. 2/12
GLS Hjemmelevering65,00 kr.Fredag d. 20/11 - onsdag d. 2/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 19/11 - tirsdag d. 1/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket nVent
EMC-vægskab i stål til vægmontering med monteringsplade, ledende EMC-pakning og kapslingsklasse IP54, TYPE 12 og IK10. Læs mere…
  • Varenr.:
    5412140388
  • EAN nr.:
    8713574128637
  • Typenr.:
    MASE0406021R5
pr. stk. inkl. moms
3.667,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

EMC-vægskab i forzinket stål med én dør og monteringsplade. Skabet er beregnet til vægmontering og har ingen flangeåbning. Typebetegnelsen er MASE0406021R5.

  • Højde: 400 mm
  • Bredde: 600 mm
  • Dybde: 210 mm
  • Farve: grå, RAL 7035
  • Produktnummer: 5412140388
  • EAN: 8713574128637

Materialer og konstruktion

Skabets kabinet og dør er fremstillet af 1,2 mm forzinket stålplade. Monteringspladen er 2 mm galvaniseret stål. Kabinettet er kantbukket og fuldsvejst.

Fire huller med en diameter på 8,5 mm er beregnet til vægmontering. Hullerne er udpresset i forsænkninger på 20,4 mm i diameter og 2 mm dybde, som giver plads til luftcirkulation bag skabets bagside.

Dør, lås og jordforbindelse

Døren er udvendigt monteret og åbner 130°. De skjulte, aftagelige hængsler har låsepind og kan kun monteres til højreåbning. Døren har en ledende EMC-pakning og jordes med en separat M8-jordbolt.

  • Én dør og én lås
  • Forkromet dobbelt-bit-lås med 3 mm indsats og 90° vandring
  • EMC-pakning med ledende udførelse
  • Jordingsfaciliteter med separat M8-jordbolt

Monteringsplade og montage

Monteringspladen er markeret lodret med 10 mm intervaller, så udstyr kan placeres vandret. Der er huller i top og bund til fastgørelse af kabler. Pladen er fastgjort med M8-skruer, der er punktsvejset på skabets bagvæg. Den er ikke dybdejusterbar som standard; med AMG-tilbehør kan den justeres til enhver dybde.

Skabet er egnet til vægmontering og metrisk montering. Det er angivet som egnet til melleminstallation.

Overflade og beskyttelse

Skabet og døren er forzinkede og har strukturpulvermaling på ydersiden i RAL 7035. Udførelsen er EMC-tilpasset og uden flangeåbning.

  • Kapslingsklasse: IP54
  • Beskyttelsesgrad: TYPE 12
  • Slagfasthed: IK10
  • Maks. tilladt belastning af kapslingen i henhold til IEC 62208: 1600 N
  • Maks. tilladt belastning af monteringspladen i henhold til IEC 62208: 1600 N
  • Maks. tilladt belastning af døren i henhold til IEC 62208: 280 N
  • Varmeledningsevne ved ΔT = 20 K i henhold til IEC/TR 60890: 84 W

Oplysninger for andre størrelser i serien

Følgende konstruktionsdetaljer gælder for bestemte større størrelser i serien og ikke nødvendigvis for MASE0406021R5:

  • Fra MASE0505021R5 og opefter har døren to aftagelige monteringsprofiler.
  • Fra MASE0606021R5 og opefter er kabinet og dør udført i henholdsvis 1,5 mm stålplade.
  • Fra MASE1006030R5 og opefter er døren udført i 2 mm stålplade.
  • Skabe med en højde på 1000 mm og opefter har espagnolet-trepunktslåsning.
  • Skabe fra 800 mm og opefter har forstærkede sider med bukkede kanter.

Levering og anvendelsesbegrænsninger

Leveringen omfatter et forzinket skab med dør, udvendig maling, ledende EMI-pakning og jordingsfaciliteter. Monteringsplade indgår. To dørmonteringsprofiler leveres fra størrelsen MASE0505021R5 og opefter.

Skabet har ingen kontaktåbninger eller udslagsblanketter. Det har ikke bagdør, ventilationsdør, gennemsigtig dør, overdel eller tag med hældning. Det er ikke beregnet til udendørs installation, gulvmontering, fritstående montage, mastfastgørelse, vægindbygning eller klæbning. Det er ikke en hjørnemodel eller gulvstående vægmodel og kan ikke sammenkobles.

Specifikationer

  • Varenummer:
    5412140388
  • EAN nummer:
    8713574128637
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    MASE0406021R5
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Vægskabe
  • Antal døre:
    1.0
  • Antal kontaktåbninger:
    0.0
  • Antal låse:
    1.0
  • Beskyttelsesgrad (NEMA):
    12
  • Bredde:
    600.0 mm
  • Dybde:
    210.0 mm
  • Egnet for metrisk montering:
    Ja
  • Egnet til udendørs installation:
    Nej
  • Egnet til udendørs opsætning:
    Nej
  • EMC-udførelse:
    Ja
  • Farve:
    Grå
  • Fritstående:
    Nej
  • Gulv installation mulig:
    Nej
  • Gulvstående vægmodel:
    Nej
  • Hjørnemodel:
    Nej
  • Højde:
    400.0 mm
  • Kan sammenkobles:
    Nej
  • Kapslingsklasse IP:
    IP54
  • Klæbbar:
    Nej
  • Maks. tilladte belastning af kapsling i henhold til IEC 62208:
    1600.0 N
  • Maks. tilladte belastning af dør/døre i henhold til IEC 62208:
    280.0 N
  • Maks. tilladte belastning af monteringsplade i henhold til IEC 62208:
    1600.0 N
  • Mastefastgørelse:
    Nej
  • Materiale:
    Stål
  • Materialekvalitet:
    Andet
  • Med bagdør:
    Nej
  • Med dør:
    Ja
  • Med gennemsigtig dør:
    Nej
  • Med monteringsplade:
    Ja
  • Med overdel:
    Nej
  • Med ventilationsdør:
    Nej
  • Mellem installation:
    Ja
  • Monteringsplade dybdejusterbar:
    Nej
  • RAL-nummer:
    7035.0
  • Slagfasthed:
    IK10
  • Tag med hældning:
    Nej
  • Transparent dæksel:
    Nej
  • Type af overflade:
    Pulverlakering
  • Udslagsblanket:
    Nej
  • Vægindbygning:
    Nej
  • Vægmontering mulig:
    Ja
  • Vægskab/Gulvskabe:
    XV000499
  • Varmeledningsevne (∆T=20K) i henhold til IEC/TR 60890:
    84.0 W
  • Velegnet til vægmontering:
    Ja
  • Producent/forhandler:
