Vægskab EMC, MASE0606021R5, 600 × 600 × 210 mm

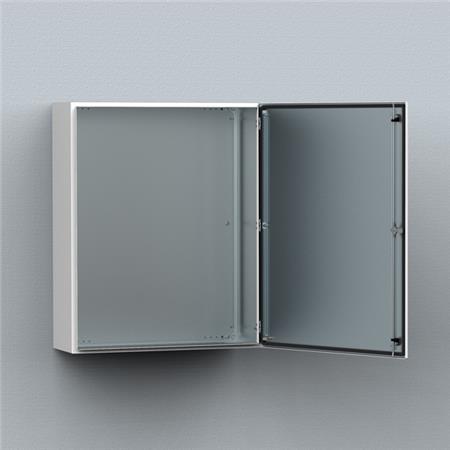

Gråt nVent EMC-vægskab i stål, 600 × 600 × 210 mm, med døren åben og det tomme kabinet synligt.
Skaffevare
Levering til din adresse 99,00 kr. (leveres torsdag d. 19/11 - onsdag d. 2/12)
MetodePrisLeveres
Levering til din adresse99,00 kr.Torsdag d. 19/11 - onsdag d. 2/12
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket nVent
EMC-vægskab i stål med én dør og monteringsplade. Mål: 600 × 600 × 210 mm. Grå RAL 7035, IP54, NEMA 12 og IK10. Læs mere…
  • Varenr.:
    5412140359
  • EAN nr.:
    8713574128620
  • Typenr.:
    MASE0606021R5
pr. stk. inkl. moms
3.604,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

EMC-vægskab i stål, type MASE0606021R5, til vægmontering. Skabet har én dør, én lås og en monteringsplade. Det er gråt med strukturpulvermaling i RAL 7035 på ydersiden.

  • Mål: 600 × 600 × 210 mm (højde × bredde × dybde)
  • Beskyttelsesgrader: IP54, NEMA 12 og IK10
  • Ingen kontaktåbninger
  • Egnet til metrisk montering og mellemmontering

Materialer og konstruktion

Kabinet og dør er fremstillet af forzinket stål. For type MASE0606021R5 er pladetykkelsen 1,5 mm. I størrelsesvarianter under MASE0606021R5 er kabinet og dør 1,2 mm. Døre fra MASE1006030R5 og opefter er 2 mm. Monteringspladen er 2 mm galvaniseret stål.

Skabet er kantbukket og fuldsvejst. På bagsiden er der fire vægmonteringshuller med en diameter på 8,5 mm, placeret i forsænkninger med en diameter på 20,4 mm og en dybde på 2 mm. Forsænkningerne giver plads til luftcirkulation bag skabet.

Dør og lås

Døren er udvendigt monteret og åbner 130°. De skjulte, aftagelige hængsler har låsepind og kan kun monteres med højreåbning. Fra størrelse MASE0505021R5 og opefter har døren to aftagelige monteringsprofiler. Døren er forsynet med en ledende EMC-pakning.

  • Forkromet dobbelt-bit-lås med 3 mm indsats og 90° vandring
  • Skabe på 1000 mm i højden og derover har espagnolet-trepunktslåsning
  • Døren er jordet med en separat jordbolt M8

Monteringsplade og kabelføring

Monteringspladen er lodret markeret med 10 mm intervaller til vandret placering af udstyr. Der er huller i top og bund til fastgørelse af kabler. Pladen er fastgjort med M8-skruer, der er punktsvejset på skabets bagvæg.

Ved brug af AMG-tilbehør kan monteringspladen justeres til enhver dybde. Siderne på skabe fra 800 mm og opefter er forstærket med bukkede kanter. Skabet har ingen flangeåbning; konstruktionen er udført med henblik på EMI-beskyttelse.

Tekniske data

  • Maks. tilladt belastning af kapsling i henhold til IEC 62208: 1600 N
  • Maks. tilladt belastning af monteringsplade i henhold til IEC 62208: 1600 N
  • Maks. tilladt belastning af dør i henhold til IEC 62208: 280 N
  • Varmeledningsevne ved ΔT = 20 K i henhold til IEC/TR 60890: 116 W
  • EMC-udførelse: Ja
  • Velegnet til vægmontering: Ja

Montering og udførelse

Skabet er ikke beregnet til udendørs installation, gulvinstallation eller fritstående montering. Det kan ikke sammenkobles og er ikke en hjørnemodel eller gulvstående vægmodel. Det har ikke bagdør, ventilationsdør, gennemsigtig dør eller dæksel, overdel, skråt tag eller udslagsblanket. Det er ikke beregnet til vægindbygning, mastefastgørelse eller klæbemontering.

Levering

Leveres som forzinket skab med dør, malet på ydersiden. Døren er udstyret med ledende EMI-pakning. For størrelser fra MASE0505021R5 og opefter medfølger to dørmonteringsprofiler. Jordingsfaciliteter er inkluderet.

Specifikationer

  • Varenummer:
    5412140359
  • EAN nummer:
    8713574128620
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    MASE0606021R5
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Vægskabe
  • Antal døre:
    1.0
  • Antal kontaktåbninger:
    0.0
  • Antal låse:
    1.0
  • Beskyttelsesgrad (NEMA):
    12
  • Bredde:
    600.0 mm
  • Dybde:
    210.0 mm
  • Egnet for metrisk montering:
    Ja
  • Egnet til udendørs installation:
    Nej
  • Egnet til udendørs opsætning:
    Nej
  • EMC-udførelse:
    Ja
  • Farve:
    Grå
  • Fritstående:
    Nej
  • Gulv installation mulig:
    Nej
  • Gulvstående vægmodel:
    Nej
  • Hjørnemodel:
    Nej
  • Højde:
    600.0 mm
  • Kan sammenkobles:
    Nej
  • Kapslingsklasse IP:
    IP54
  • Klæbbar:
    Nej
  • Maks. tilladte belastning af kapsling i henhold til IEC 62208:
    1600.0 N
  • Maks. tilladte belastning af dør/døre i henhold til IEC 62208:
    280.0 N
  • Maks. tilladte belastning af monteringsplade i henhold til IEC 62208:
    1600.0 N
  • Mastefastgørelse:
    Nej
  • Materiale:
    Stål
  • Materialekvalitet:
    Andet
  • Med bagdør:
    Nej
  • Med dør:
    Ja
  • Med gennemsigtig dør:
    Nej
  • Med monteringsplade:
    Ja
  • Med overdel:
    Nej
  • Med ventilationsdør:
    Nej
  • Mellem installation:
    Ja
  • Monteringsplade dybdejusterbar:
    Nej
  • RAL-nummer:
    7035.0
  • Slagfasthed:
    IK10
  • Tag med hældning:
    Nej
  • Transparent dæksel:
    Nej
  • Type af overflade:
    Pulverlakering
  • Udslagsblanket:
    Nej
  • Vægindbygning:
    Nej
  • Vægmontering mulig:
    Ja
  • Vægskab/Gulvskabe:
    XV000499
  • Varmeledningsevne (∆T=20K) i henhold til IEC/TR 60890:
    116.0 W
  • Velegnet til vægmontering:
    Ja
  • Producent/forhandler:
    nVent
