ABB Vedligeholdelsesafbryder OTP16GB3M25, 3-polet, 16 A, 415 V AC-23, 7,5 kW, IP65

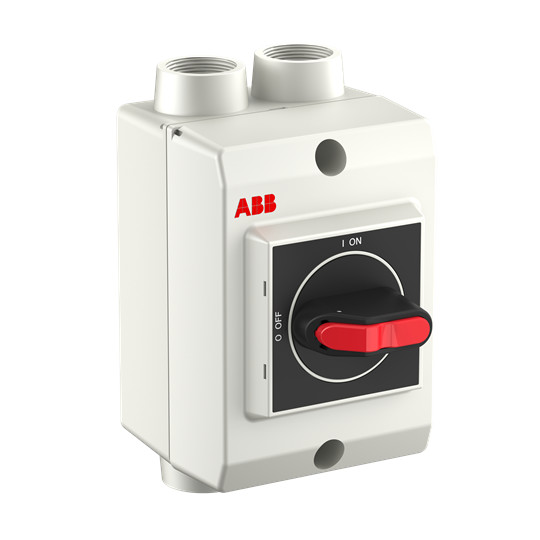

ABB OTP16GB3M25 vedligeholdelsesafbryder med hvid kapsling og sort drejeknap med rød grebsflade, set skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
3-polet vedligeholdelses- og hovedafbryder med plastkapsling, drejeknap og IP65. Nominel strøm 16 A og koblingskapacitet 7,5 kW ved 400 V. Læs mere…
  • Varenr.:
    7805051510
  • EAN nr.:
    6417019939612
  • Typenr.:
    1SCA164785R1001, OTP16GB3M25
pr. stk. inkl. moms
696,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Vedligeholdelsesafbryder til industrielle installationer

ABB OTP16GB3M25 er en 3-polet vedligeholdelses- og hovedafbryder i plastkapsling. Den er beregnet til almindelige industrielle installationer og kan anvendes både indendørs og udendørs. Afbryderen har sort drejeknap og er udført som en komplet enhed i kapsling.

OTE-serien fås også i varianter med andre poltal, strøm- og effektstørrelser samt tilbehørsmuligheder. Serien omfatter kapslinger af plast, aluminium eller stålplade.

Funktioner og tilslutning

Afbryderen er beregnet til 5-ledersystem og har fast neutral- og PE-klemme. Hovedstrømkredsen tilsluttes med skrueforbindelse. Kabelindføringerne er gevindborede med udbrydningshuller til 2 parallelle kabler og ét styrekabel fra både top og bund.

Drejehåndtaget kan aflåses med op til tre hængelåse. Håndtaget er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.

Tekniske data

  • Poltal: 3
  • Nominel strøm IE: 16 A
  • Nominel permanent strøm ved AC-21, 400 V: 16 A
  • Nominel permanent strøm ved AC-23, 400 V: 16 A
  • Nominel driftseffekt ved AC-23, 400 V: 7,5 kW
  • Koblingskapacitet ved 400 V: 7,5 kW
  • Angivet spænding for AC-23: 415 V
  • Nominel driftsspænding: 750–750 V
  • Maksimal nominel driftsspænding Ue AC: 690 V
  • Nominel korttidsstrøm Icw: 0,8 kA
  • Beskyttelsesgrad: IP65
  • Mål: 85 mm bred, 120 mm høj og 74 mm dyb
  • Antal brydere: 1
  • Hjælpekontakter: ingen NO-, NC- eller skiftekontakter
  • Integreret motordrev: nej; motordrev som option: nej
  • Spændingsudløser som option: nej
  • Frontmontering i center eller 4-hulsmontering: nej
  • Udførelse som nødstops-, sikkerheds- eller reverseringskontakt: nej
  • Egnet til indbygning af fordeler
  • NEMA-beskyttelsesgrad: Andet

Standarder

ABB OTE-serien overholder IEC 60947-1 og IEC 60947-3.

Specifikationer

  • Varenummer:
    7805051510
  • EAN nummer:
    6417019939612
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164785R1001, OTP16GB3M25
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    85.0 mm
  • Dybde:
    74.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    120.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    7.5 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    7.5 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    16.0 A
  • Nominel strøm IE:
    16.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
