ABB OTR16GA3M vedligeholdelsesafbryder, 3-polet, 16 A, 7,5 kW, IP65

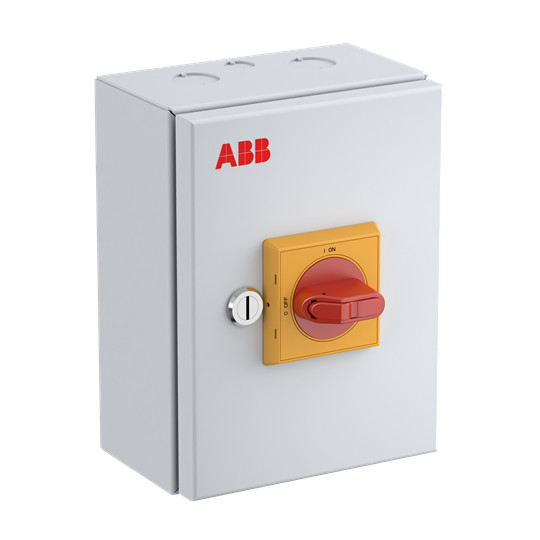

ABB OTR16GA3M vedligeholdelsesafbryder med grå kapsling og rødt-gult drejehåndtag, set skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
3-polet ABB-vedligeholdelsesafbryder med rustfri stålkapsling, IP65, 16 A og 7,5 kW. Rødt-gult drejehåndtag med mulighed for aflåsning. Læs mere…
  • Varenr.:
    7805051600
  • EAN nr.:
    6417019940601
  • Typenr.:
    1SCA164875R1001, OTR16GA3M
pr. stk. inkl. moms
4.129,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTR16GA3M vedligeholdelsesafbryder

ABB OTR16GA3M er en 3-polet vedligeholdelsesafbryder i rustfri stålkapsling til almindelige industrielle installationer. Den er udført som en komplet enhed i kapsling og fungerer også som hovedafbryder. Afbryderen har IP65-beskyttelse og er beregnet til både indendørs og udendørs brug.

OTE-serien fås i forskellige varianter med forskelligt polantal, strøm- og effektstørrelser samt tilbehørsmuligheder. Serien omfatter modeller med plast-, aluminium- eller stålpladeindkapsling.

Funktioner og tilslutning

  • Drejeknap med rødt-gult håndtag, som kan aflåses med op til tre hængelåse.
  • Låget forblokerer håndtaget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.
  • Gevindborede kabelindføringer med udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund.
  • Beregnet til 5-ledersystem og udstyret med fast neutral- og PE-klemme.
  • Tilslutning af hovedstrømkredsen sker med skrueforbindelse.

Tekniske specifikationer

  • Poler: 3. Antal brydere: 1.
  • Nominel strøm IE: 16 A.
  • Produktbetegnelsen angiver 415 V AC-23, 16 A og 7,5 kW.
  • Nominel permanent strøm ved AC-21, 400 V: 16 A. Nominel permanent strøm ved AC-23, 400 V: 16 A.
  • Nominel drifteffekt ved AC-23, 400 V: 7,5 kW. Koblingskapacitet ved 400 V: 7,5 kW.
  • Maksimal nominel driftsspænding Ue AC: 690 V. Nominel driftsspænding er angivet til 750–750 V.
  • Nominel korttids-strømstyrke Icw: 0,8 kA.
  • Hjælpekontakter: 1 NO og 1 NC; ingen hjælpekontakter med skiftefunktion.
  • Mål: 200 mm høj, 150 mm bred og 100 mm dyb.
  • Beskyttelsesklasse på forsiden: IP65. Beskyttelsesgrad (NEMA): Andet.
  • Egnet til indbygning af fordeler. Ikke egnet til frontmontering i centrum eller frontmontering med 4-hulsmontering.
  • Uden integreret motordrev og uden mulighed for motordrev som tilvalg. Ingen option for spændingsudløser.
  • Ikke udført som nødstop, sikkerhedsafbryder eller reverseringskontakt.

OTE-serien overholder IEC 60947-1 og IEC 60947-3.

Specifikationer

  • Varenummer:
    7805051600
  • EAN nummer:
    6417019940601
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164875R1001, OTR16GA3M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    150.0 mm
  • Dybde:
    100.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Højde:
    200.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    7.5 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    7.5 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    16.0 A
  • Nominel strøm IE:
    16.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
