ABB OTL25GB3M vedligeholdelsesafbryder, 3-polet, 25 A, 11 kW, 415 V AC-23, IP65, stålpladekapsling

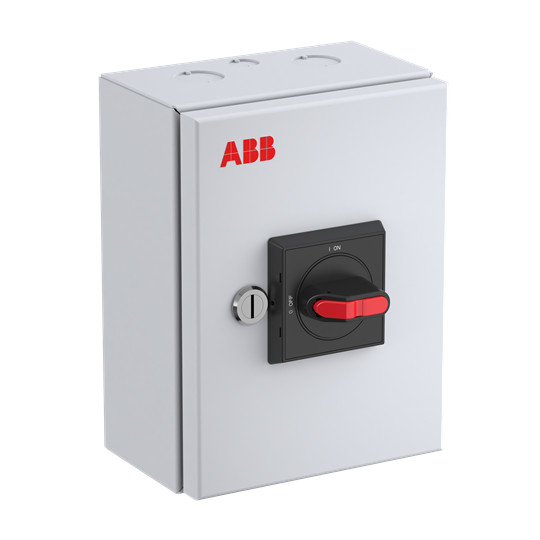

ABB OTL25GB3M vedligeholdelsesafbryder, 3-polet og 25 A, i grå kapsling med rød og sort drejeknap, set skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB OTL25GB3M er en 3-polet vedligeholdelsesafbryder med 25 A, 11 kW ved AC-23/400 V, stålpladekapsling og IP65. Læs mere…
  • Varenr.:
    7805051622
  • EAN nr.:
    6417019940823
  • Typenr.:
    1SCA164897R1001, OTL25GB3M
pr. stk. inkl. moms
3.041,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Produktbeskrivelse

ABB OTL25GB3M er en 3-polet vedligeholdelsesafbryder i stålpladekapsling med sort drejeknap. Den er beregnet til almindelige industrielle installationer og fungerer også som hovedafbryder. OTE-serien fås i forskellige varianter med forskelligt polantal, strøm- og effektstørrelser samt tilbehørsmuligheder. Serien leveres med plast-, aluminium- eller stålpladekapsling afhængigt af variant.

Funktioner og udførelse

  • Kapslingen har beskyttelsesklasse IP65 og er beregnet til indendørs og udendørs brug.
  • Kabelindføringerne er gevindborede med udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund.
  • Drejehåndtaget kan aflåses med op til tre hængelåse.
  • Håndtaget er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.
  • Afbryderen er beregnet til 5-ledersystem og har fast neutral- og PE-klemme.
  • Komplet enhed i kapsling med skrueforbindelse til hovedstrømkredsen.

Tekniske data

  • Type: OTL25GB3M
  • ABB-typenummer: 1SCA164897R1001
  • Poltal: 3
  • Nominel strøm IE: 25 A
  • Nominel permanent strøm ved AC-23, 400 V: 25 A
  • Nominel drifteffekt ved AC-23, 400 V: 11 kW
  • Koblingskapacitet ved 400 V: 11 kW
  • Angivet spænding: 415 V AC-23
  • Maks. nominel driftsspænding Ue AC: 690 V
  • Angivet nominel driftsspænding: 750–750 V
  • Nominel korttidsstrøm Icw: 0,8 kA
  • Mål: 150 mm bred, 200 mm høj og 100 mm dyb
  • Kontrolelementets farve: sort
  • Antal brydere: 1
  • Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion
  • Angivet NEMA-beskyttelsesgrad: Andet
  • Egnet til indbygning af fordeler: Ja

Begrænsninger og standarder

Afbryderen er ikke udført som sikkerhedsafbryder, nødstopsudgave eller reverseringskontakt. Den har ikke integreret motordrev, og motordrev og spændingsudløser fås ikke som tilvalg. Den er ikke egnet til frontmontering med 4-hulsmontering eller centermontering. OTE-serien overholder IEC 60947-1 og IEC 60947-3.

Specifikationer

  • Varenummer:
    7805051622
  • EAN nummer:
    6417019940823
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164897R1001, OTL25GB3M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    150.0 mm
  • Dybde:
    100.0 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    200.0 mm
  • Integreret motordrev:
    Nej
  • Koblingskapacitet ved 400 V:
    11.0 kW
  • Låsbar:
    Ja
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt på AC-23, 400V:
    11.0 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-23, 400 V:
    25.0 A
  • Nominel strøm IE:
    25.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
