ABB OTL40GBA3M vedligeholdelsesafbryder, 3-polet, 40 A, 18,5 kW, IP65, stålpladekapsling

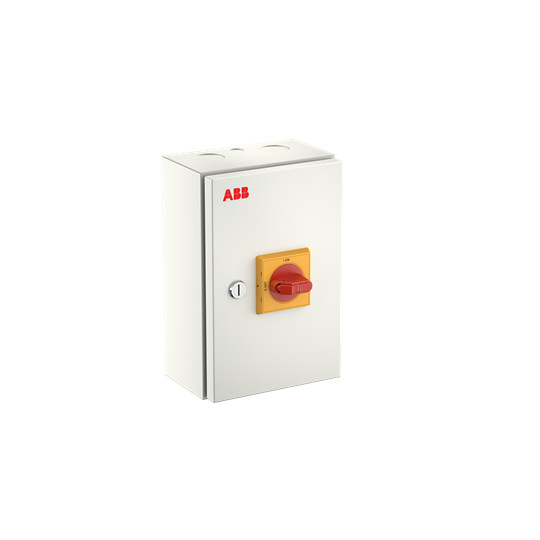

ABB OTL40GBA3M 3-polet vedligeholdelsesafbryder, 40 A, med hvid stålpladekapsling og rødt drejegreb på gul plade.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB OTL40GBA3M er en 3-polet vedligeholdelses- og hovedafbryder med 40 A, 18,5 kW ved 400 V AC-23 og IP65-stålpladekapsling. Læs mere…
  • Varenr.:
    7805051648
  • EAN nr.:
    6417019941080
  • Typenr.:
    1SCA164923R1001, OTL40GBA3M
pr. stk. inkl. moms
3.855,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTL40GBA3M er en 3-polet vedligeholdelsesafbryder og hovedafbryder til almindelige industrielle installationer. Modellen har stålpladekapsling, drejeknap og IP65-beskyttelse på forsiden. Den er beregnet til både indendørs og udendørs brug.

Modellen tilhører ABB OTE-serien, som også fås med plast- eller aluminiumskapsling samt i varianter med forskellige poltal, strøm- og effektstørrelser og tilbehørsmuligheder.

Funktioner og anvendelse

  • Håndtaget kan aflåses med op til tre hængelåse.
  • Håndtaget er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.
  • Kapslingen har gevindborede kabelindføringer med udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund.
  • Beregnet til 5-ledersystem og udstyret med fast neutral- og PE-klemme.
  • Komplet enhed i kapsling, egnet til indbygning af fordeler.

Tekniske specifikationer

  • Poltal: 3
  • Nominel strøm: 40 A
  • Nominel permanent strøm ved AC-21, 400 V: 40 A
  • Nominel permanent strøm ved AC-23, 400 V: 40 A
  • Koblingskapacitet ved 400 V: 18,5 kW
  • Nominel driftseffekt ved AC-23, 400 V: 18,5 kW
  • Maks. nominel driftsspænding Ue AC: 690 V
  • Nominel driftsspænding er angivet som 750–750 V.
  • Nominel korttidsstrømstyrke Icw: 0,8 kA
  • Tilslutning af hovedstrømkreds: skrueforbindelse
  • Antal brydere: 1
  • Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion
  • Betjeningselement: drejeknap; kontrolelementets farve er angivet som rød. Variantbetegnelsen beskriver drejegrebet som rødt-gult.
  • Mål: 150 mm bred, 200 mm høj og 100 mm dyb
  • Beskyttelsesgrad: IP65; NEMA-beskyttelsesgrad er angivet som Andet
  • Ingen integreret motordrev eller mulighed for motordrev. Ingen mulighed for spændingsudløser.
  • Ikke udført som nødstop, sikkerhedsafbryder eller reverseringskontakt.
  • Ikke egnet til frontmontering i center eller 4-huls montering.
  • Serien overholder IEC 60947-1 og IEC 60947-3.

Variantbetegnelsen er angivet som 415 V AC-23, mens de tekniske specifikationer også indeholder koblingsdata ved 400 V.

Identifikation

  • Type: OTL40GBA3M
  • Typenummer: 1SCA164923R1001
  • Produktnummer: 7805051648
  • EAN: 6417019941080

Specifikationer

  • Varenummer:
    7805051648
  • EAN nummer:
    6417019941080
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164923R1001, OTL40GBA3M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    150.0 mm
  • Dybde:
    100.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Højde:
    200.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    18.5 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    18.5 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    40.0 A
  • Nominel strøm IE:
    40.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
