ABB OTR16GA4M vedligeholdelsesafbryder, 4-polet, 415 V AC-23, 16 A, 7,5 kW, IP65

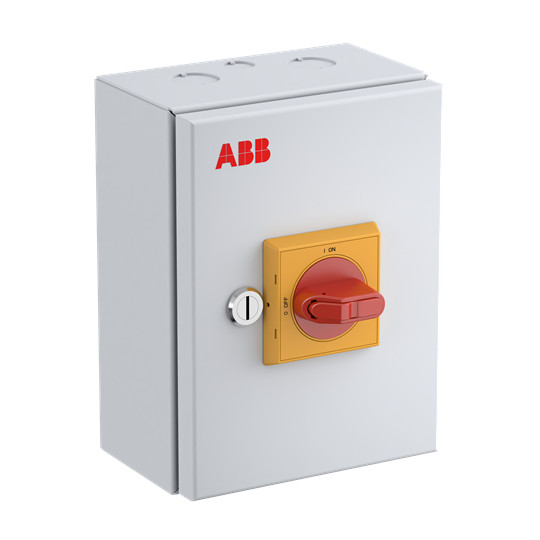

ABB OTR16GA4M vedligeholdelsesafbryder i grå kapsling med rødt-gult drejegreb, 4-polet og låsbar.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB OTR16GA4M er en 4-polet vedligeholdelsesafbryder med rustfri stålkapsling, IP65, 16 A og 7,5 kW. Den har låsbart rødt-gult drejegreb. Læs mere…
  • Varenr.:
    7805051601
  • EAN nr.:
    6417019940618
  • Typenr.:
    1SCA164876R1001, OTR16GA4M
pr. stk. inkl. moms
4.257,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTR16GA4M vedligeholdelsesafbryder

ABB OTR16GA4M er en 4-polet vedligeholdelsesafbryder i en komplet enhed med kapsling. Den er beregnet til almindelige industrielle installationer og har rustfri stålkapsling. Afbryderen fungerer også som hovedafbryder. OTE-serien omfatter desuden varianter med forskellige poltal, strøm- og effektstørrelser samt plast-, aluminiums- eller stålpladekapsling.

Funktioner og anvendelse

Kapslingen har beskyttelsesgrad IP65 og er beskyttet mod lavtryksvandstråler. Afbryderen er angivet til både indendørs og udendørs brug. Drejegrebet kan låses med op til tre hængelåse. Grebet er forblokeret af låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.

Afbryderen er beregnet til 5-ledersystem og har faste neutral- og PE-klemmer. Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund.

Tekniske data

  • Antal poler: 4
  • Nominel strøm IE: 16 A
  • Angivet produktdata: 415 V AC-23, 16 A og 7,5 kW
  • Nominel drifteffekt ved AC-23, 400 V: 7,5 kW
  • Koblingskapacitet ved 400 V: 7,5 kW
  • Nominel permanent strøm ved AC-21, 400 V: 16 A
  • Nominel permanent strøm ved AC-23, 400 V: 16 A
  • Maksimal nominel driftsspænding Ue AC: 690 V
  • Nominel driftsspænding: 750–750 V
  • Nominel korttidsstrømstyrke Icw: 0,8 kA
  • Tilslutning af hovedstrømkreds: skrueforbindelse
  • Betjening: drejeknap; drejegrebet er angivet som rødt-gult, og kontrolelementets farve er angivet som rød
  • Hjælpekontakter: 1 NO-kontakt og 1 NC-kontakt samt 0 skiftekontakter
  • Antal brydere: 1
  • Mål: 150 mm bred, 200 mm høj og 100 mm dyb
  • Beskyttelsesgrad: IP65; NEMA-klassificering: andet

Udførelse og standarder

Enheden er låsbar og angivet som egnet til indbygning af fordeler. Den er ikke udført som nødstop, sikkerhedsafbryder eller reverseringskontakt. Den har ikke integreret motordrev, og motordrev kan ikke tilvælges. Spændingsudløser kan ikke tilvælges. Enheden er ikke beregnet til frontmontering i centrum eller frontmontering med fire huller.

Serien overholder IEC 60947-1 og IEC 60947-3. Typebetegnelse: 1SCA164876R1001. Produktnummer: 7805051601. EAN: 6417019940618.

Specifikationer

  • Varenummer:
    7805051601
  • EAN nummer:
    6417019940618
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164876R1001, OTR16GA4M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    150.0 mm
  • Dybde:
    100.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Højde:
    200.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    7.5 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    7.5 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    16.0 A
  • Nominel strøm IE:
    16.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
