ABB OTL16GB6M vedligeholdelsesafbryder, 6-polet, 415 V AC-23, 16 A, 7,5 kW, IP65, stålpladekapsling

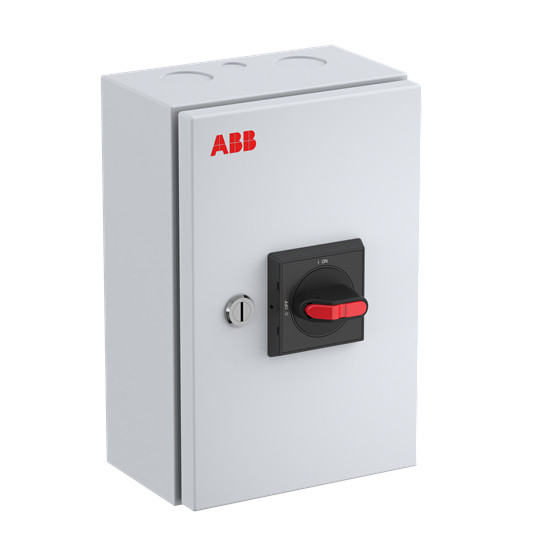

ABB OTL16GB6M vedligeholdelsesafbryder i grå stålpladekapsling med sort drejegreb og rød markering.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB OTL16GB6M er en 6-polet vedligeholdelsesafbryder i stålpladekapsling med IP65, 16 A og 7,5 kW ved AC-23. Læs mere…
  • Varenr.:
    7805051598
  • EAN nr.:
    6417019940571
  • Typenr.:
    1SCA164873R1001, OTL16GB6M
pr. stk. inkl. moms
5.247,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTL16GB6M vedligeholdelsesafbryder

ABB OTL16GB6M er en 6-polet vedligeholdelsesafbryder i stålpladekapsling til industrielle installationer. Den er en komplet enhed i kapsling og kan også anvendes som hovedafbryder. ABB OTE-serien omfatter varianter med forskelligt polantal, strøm- og effektstørrelser samt tilbehørsmuligheder. Serien fås med plast-, aluminium- eller stålpladekapsling.

Produktbetegnelsen angiver 415 V AC-23. De tekniske data angiver en koblingskapacitet på 7,5 kW ved 400 V og en nominel driftseffekt på 7,5 kW ved AC-23 og 400 V.

Funktioner og anvendelse

Kapslingen har beskyttelsesgrad IP65 og er beskyttet mod lavtryksvandstråler. Afbryderen er beregnet til både indendørs og udendørs brug samt til et 5-ledersystem. Den har fast neutral- og PE-klemme, skrueforbindelse til hovedstrømkredsen og et sort drejegreb.

Kabelindføringerne er gevindborede og har udbrydningshuller til 2 parallelle kabler og ét styrekabel fra både top og bund. Drejegrebet kan aflåses med op til tre hængelåse. Afbryderen er forblokeret med låget, så den ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.

Tekniske data

  • Antal poler: 6
  • Nominel strøm IE: 16 A
  • Nominel permanent strøm ved AC-23 og 400 V: 16 A
  • Koblingskapacitet og nominel driftseffekt ved AC-23 og 400 V: 7,5 kW
  • Maks. nominel driftsspænding Ue AC: 690 V
  • Nominel driftsspænding angivet i data: 750–750 V
  • Nominel korttidsstrøm Icw: 0,8 kA
  • Antal brydere: 1
  • Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion
  • Mål: 165 mm bred, 250 mm høj og 110 mm dyb
  • Beskyttelsesgrad på forsiden: IP65
  • NEMA-beskyttelsesgrad: Andet
  • Egnet til indbygning af fordeler: Ja
  • Udført som sikkerhedsafbryder: Nej
  • Udført som nødstopsudgave eller reverseringskontakt: Nej
  • Spændingsudløser: Nej
  • Integreret motordrev eller mulighed for motordrev: Nej
  • Egnet til frontmontering med 4 huller eller centermontering: Nej
  • Standarder: IEC 60947-1 og IEC 60947-3
  • Typenummer: OTL16GB6M, 1SCA164873R1001
  • Produktnummer: 7805051598
  • EAN: 6417019940571

Specifikationer

  • Varenummer:
    7805051598
  • EAN nummer:
    6417019940571
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164873R1001, OTL16GB6M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    6.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    165.0 mm
  • Dybde:
    110.0 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    250.0 mm
  • Integreret motordrev:
    Nej
  • Koblingskapacitet ved 400 V:
    7.5 kW
  • Låsbar:
    Ja
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt på AC-23, 400V:
    7.5 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-23, 400 V:
    16.0 A
  • Nominel strøm IE:
    16.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
