ABB OTL80GB6M vedligeholdelsesafbryder, 6-polet, 80 A, 45 kW, IP65

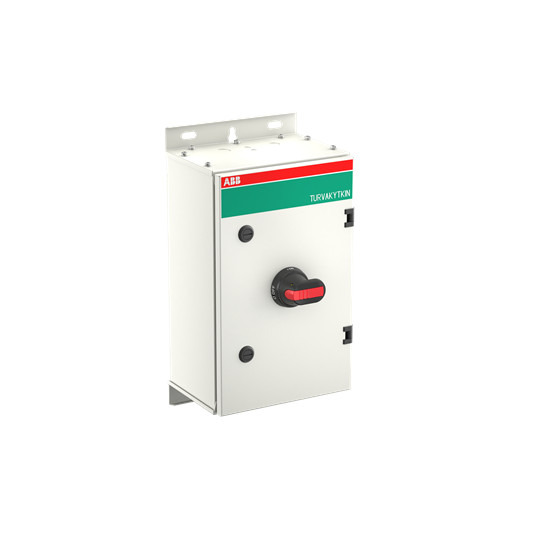

ABB OTL80GB6M vedligeholdelsesafbryder, 6-polet og 80 A, i hvid kapsling set skråt forfra med sort og rødt håndtag.ABB OTL80GB6M vedligeholdelsesafbryder, 6-polet og 80 A, set tættere forfra med hvid kapsling og sort-rødt håndtag.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv55,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB OTL80GB6M er en 6-polet vedligeholdelses- og hovedafbryder på 80 A med 45 kW koblingskapacitet ved 400 V og IP65-stålpladekapsling. Læs mere…
  • Varenr.:
    7805051389
  • EAN nr.:
    6417019935607
  • Typenr.:
    1SCA164324R1001, OTL80GB6M
pr. stk. inkl. moms
9.757,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTL80GB6M er en 6-polet vedligeholdelsesafbryder og hovedafbryder til almindelige industrielle installationer. Den leveres som en komplet enhed i stålpladekapsling med IP65-beskyttelse og er beregnet til både indendørs og udendørs brug. Kapslingen er beskyttet mod lavtryksvandstråler.

OTE-serien fås i varianter med forskelligt polantal, strøm- og effektstørrelser samt tilbehørsmuligheder. Serien kan leveres med plast-, aluminium- eller stålpladekapsling afhængigt af installationsbehov.

Tekniske specifikationer

  • Nominel strøm: 80 A
  • 6 poler og 1 bryder
  • Variantbetegnelsen angiver 415 V AC-23. De tekniske data angiver også 80 A ved AC-21 og AC-23 ved 400 V.
  • Koblingskapacitet ved 400 V: 45 kW
  • Nominel drifteffekt ved AC-23 og 400 V: 45 kW
  • Nominel driftsspænding: 800–800 V; maksimal nominel driftsspænding Ue AC: 800 V
  • Nominel korttidsstrøm Icw: 2,5 kA
  • Tilslutning af hovedstrømkreds med skrueforbindelse
  • Sort betjeningselement; betjeningselementets type er angivet som anden
  • Mål: 400 mm høj, 250 mm bred og 180 mm dyb
  • NEMA-beskyttelsesgrad: anden
  • Egnet til indbygning af fordeler. Ikke egnet til frontmontering i center eller 4-huls montering.
  • Ingen hjælpekontakter: 0 NO, 0 NC og 0 skiftekontakter
  • Ingen integreret eller valgfri motordrift og ingen mulighed for spændingsudløser
  • Ikke udført som sikkerhedsafbryder, nødstop eller reverseringskontakt

Funktioner og anvendelse

Kabelindføringerne er gevindborede og har udbrydningshuller til 2 parallelle kabler og ét styrekabel fra både top og bund. Håndtaget kan aflåses med op til tre hængelåse. Det er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.

Afbryderen er beregnet til 5-ledersystem og har fast neutral- og PE-klemme. Serien overholder IEC 60947-1 og IEC 60947-3.

Identifikation

  • Type: OTL80GB6M
  • Typenummer: 1SCA164324R1001
  • Produktnummer: 7805051389
  • EAN: 6417019935607

Specifikationer

  • Varenummer:
    7805051389
  • EAN nummer:
    6417019935607
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164324R1001, OTL80GB6M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    6.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    250.0 mm
  • Dybde:
    180.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    400.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    45.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    45.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    2.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    80.0 A
  • Nominel strøm IE:
    80.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
