Harmony RXG stikbensrelæ, RXG13BD, 1 C/O, 10 A, 24 V DC, LED

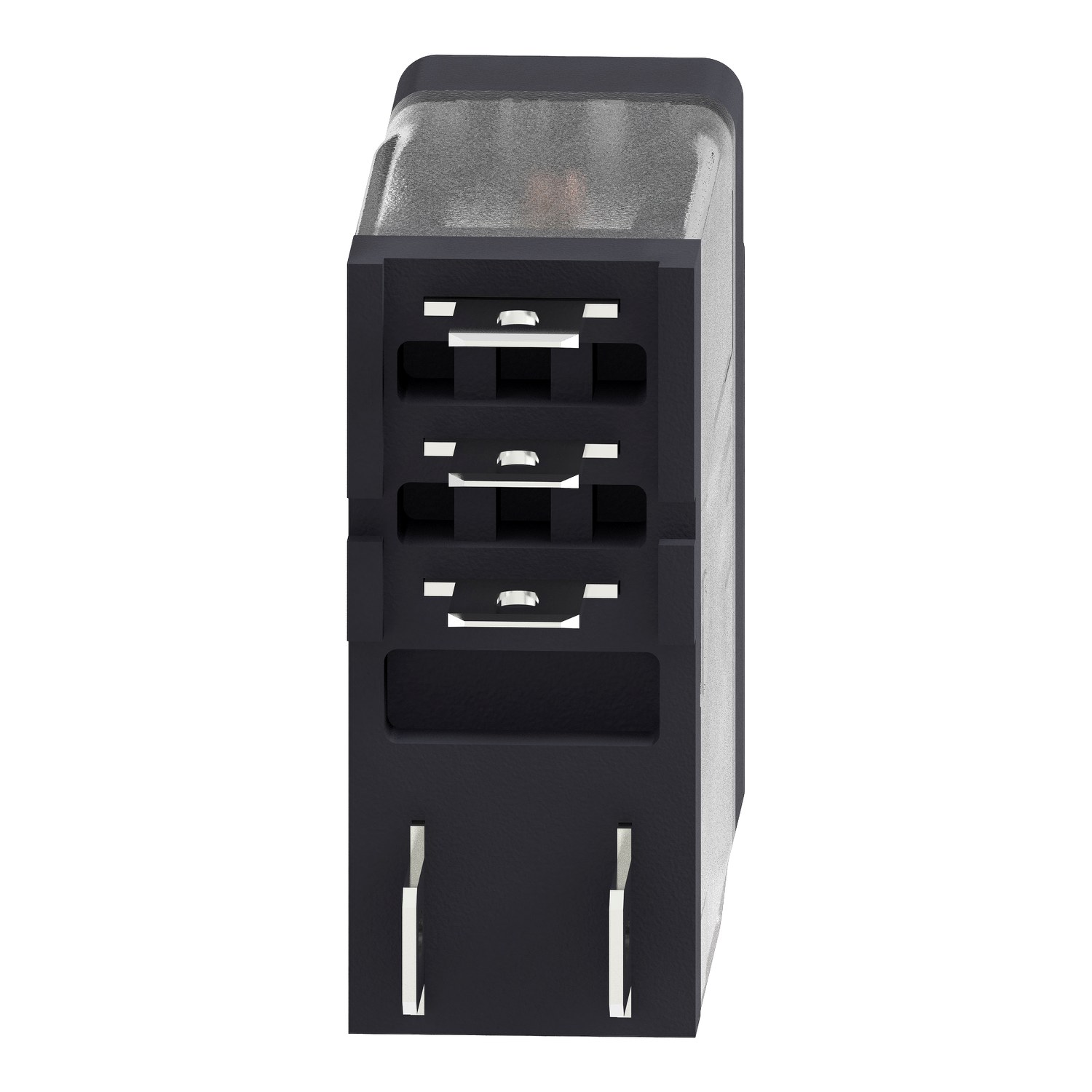

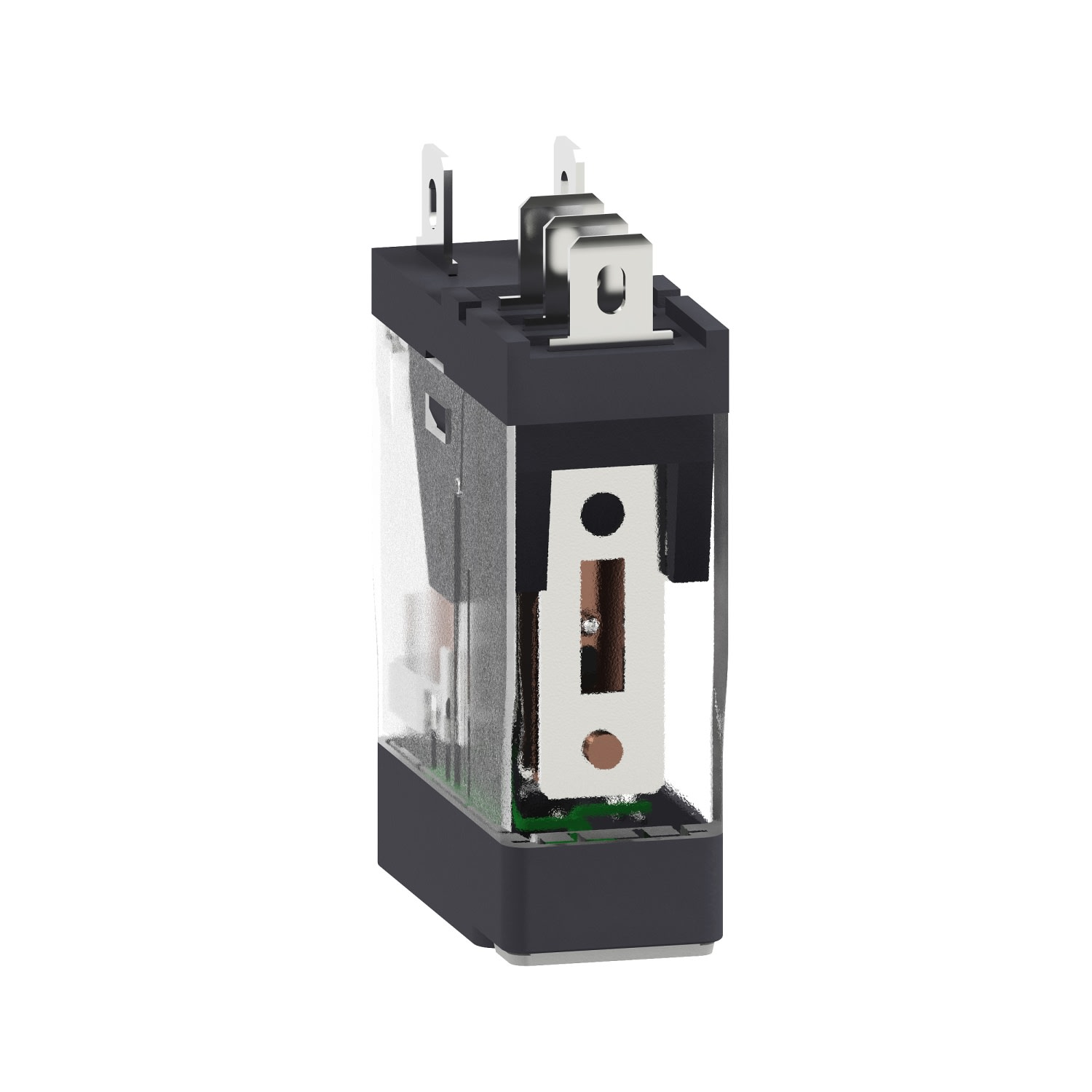

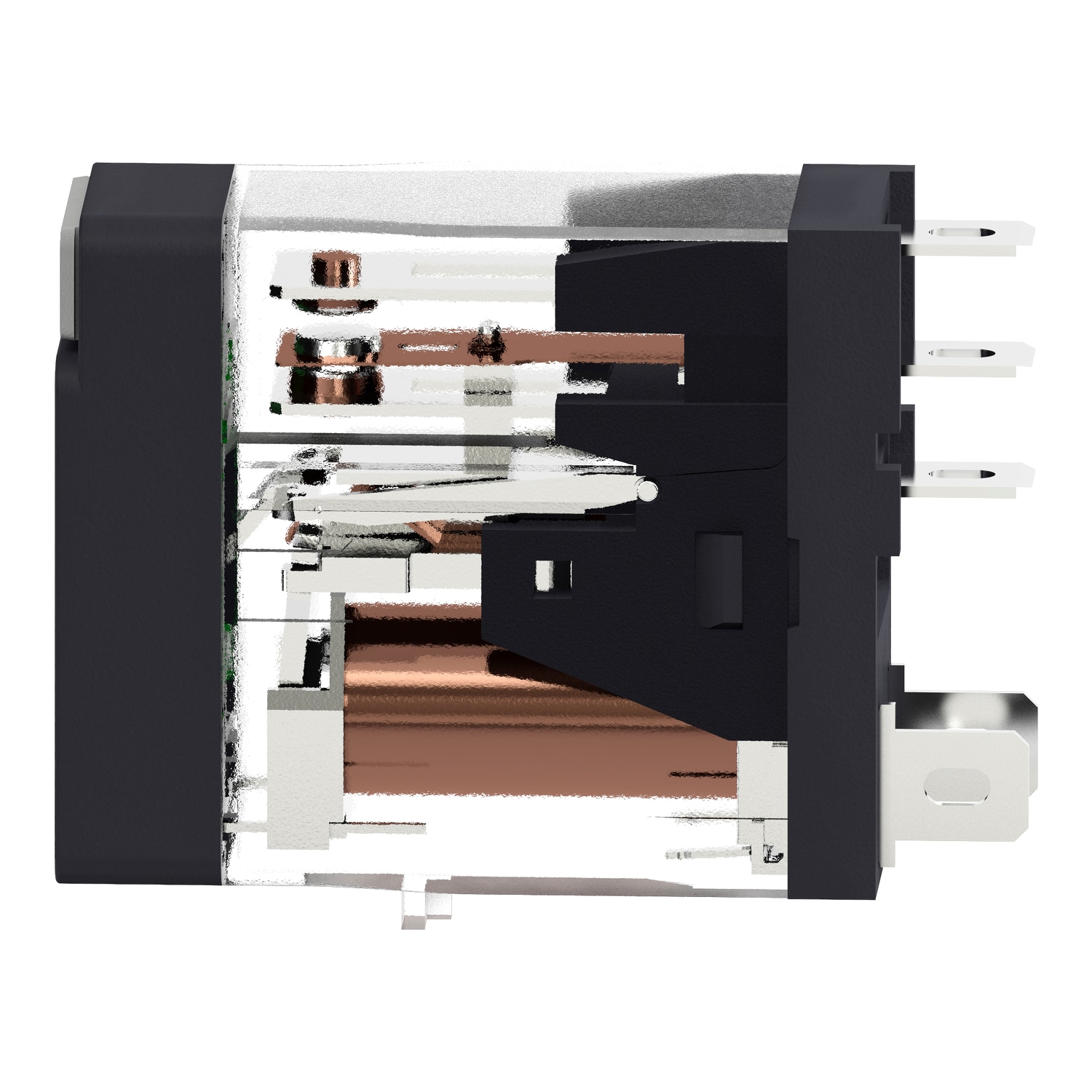

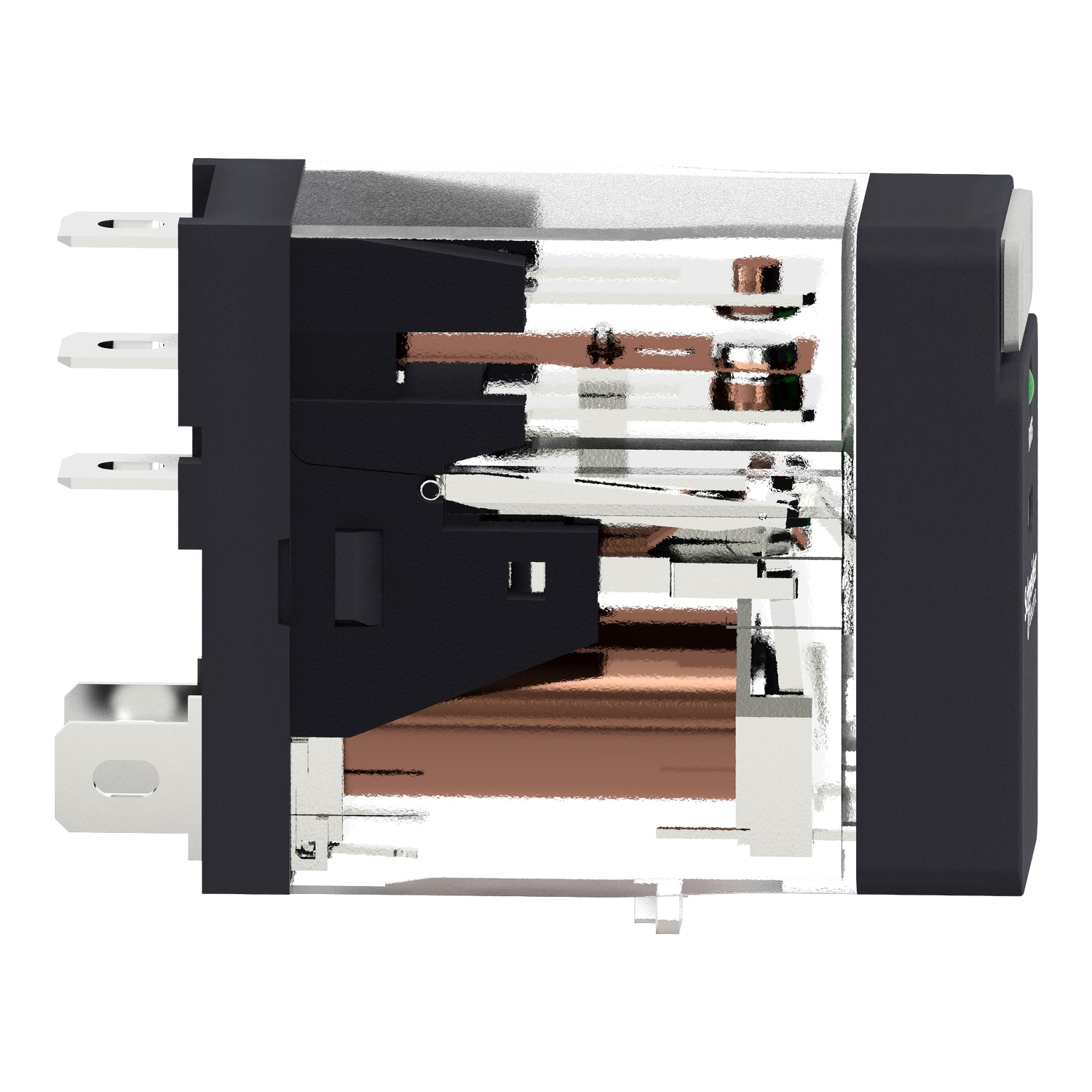

Schneider Electric Harmony RXG13BD stikbensrelæ med 1 C/O-kontakt, 10 A og 24 V DC, set fra stikbenssiden.Schneider Electric Harmony RXG13BD stikbensrelæ set fra siden med synlig indvendig mekanik gennem det klare kabinet.Schneider Electric Harmony RXG13BD stikbensrelæ set fra den modsatte side med synlige kontaktdele i kabinettet.Schneider Electric Harmony RXG13BD stikbensrelæ set fra enden, hvor stikbenene og kontaktforbindelserne ses.Forsiden af Schneider Electric Harmony RXG13BD stikbensrelæ med grøn LED, mekanisk indikator og mærkning.
PRISGARANTI
60+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 7/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 7/11
GLS Erhverv49,00 kr.Mandag d. 9/11
GLS Hjemmelevering59,00 kr.Mandag d. 9/11
Direkte levering149,00 kr.Fredag d. 6/11
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 6/11
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket Schneider Electric
Stikbensrelæ med 1 C/O AgSn-kontakt på 10 A, 24 V DC-spole, indbygget LED og IP40. Leveres uden sokkel. Læs mere…
  • Varenr.:
    7522602798
  • EAN nr.:
    3606480688843
  • Typenr.:
    RXG13BD
pr. stk. inkl. moms
50,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Om relæet

Harmony RXG13BD er et polariseret, monostabilt stikbensrelæ med én C/O AgSn-kontakt på 10 A og indbygget LED. Relæet forsynes med 24 V DC og leveres uden sokkel. RXG-serien fås også med 2 C/O-kontakter på 5 A, og serien omfatter varianter med eller uden testknap og indbygget lysdiode.

RXG-serien beskrives med en bredde på 16 mm og kraftige stikben, der er kompatible med stikbensrelæer fra andre mærker. De angivne mål for RXG13BD er 13 mm i bredden, 34,5 mm i højden og 28,8 mm i dybden.

Indikering og mærkning

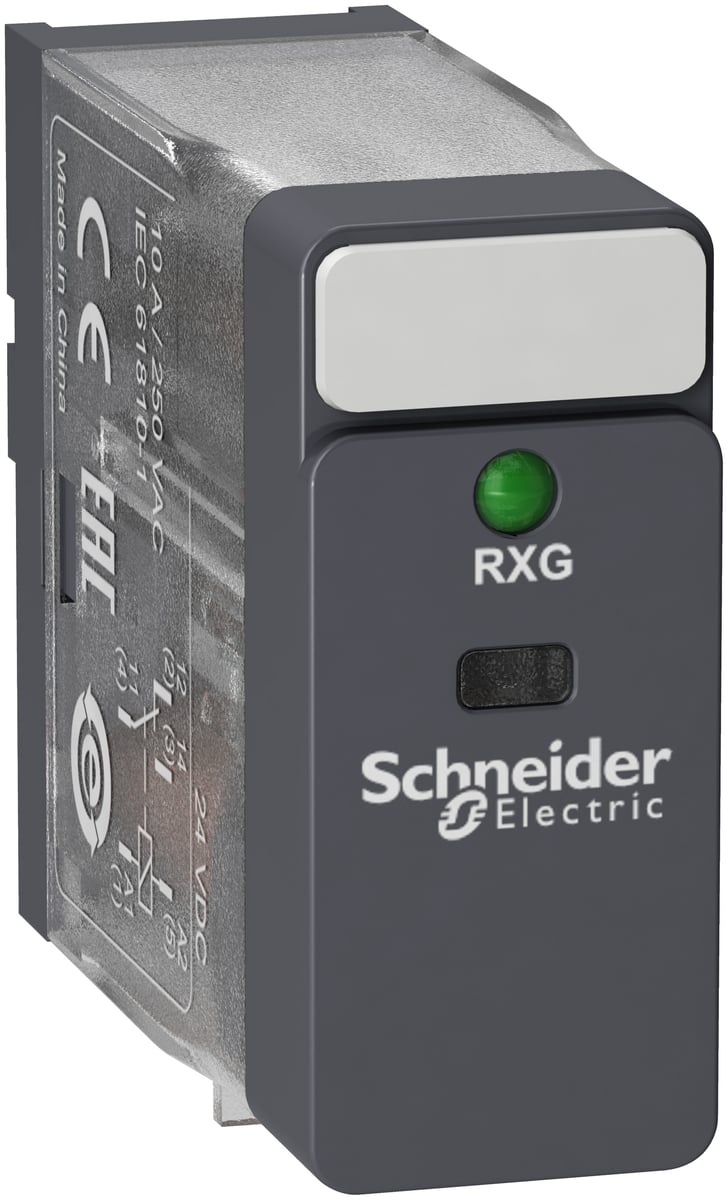

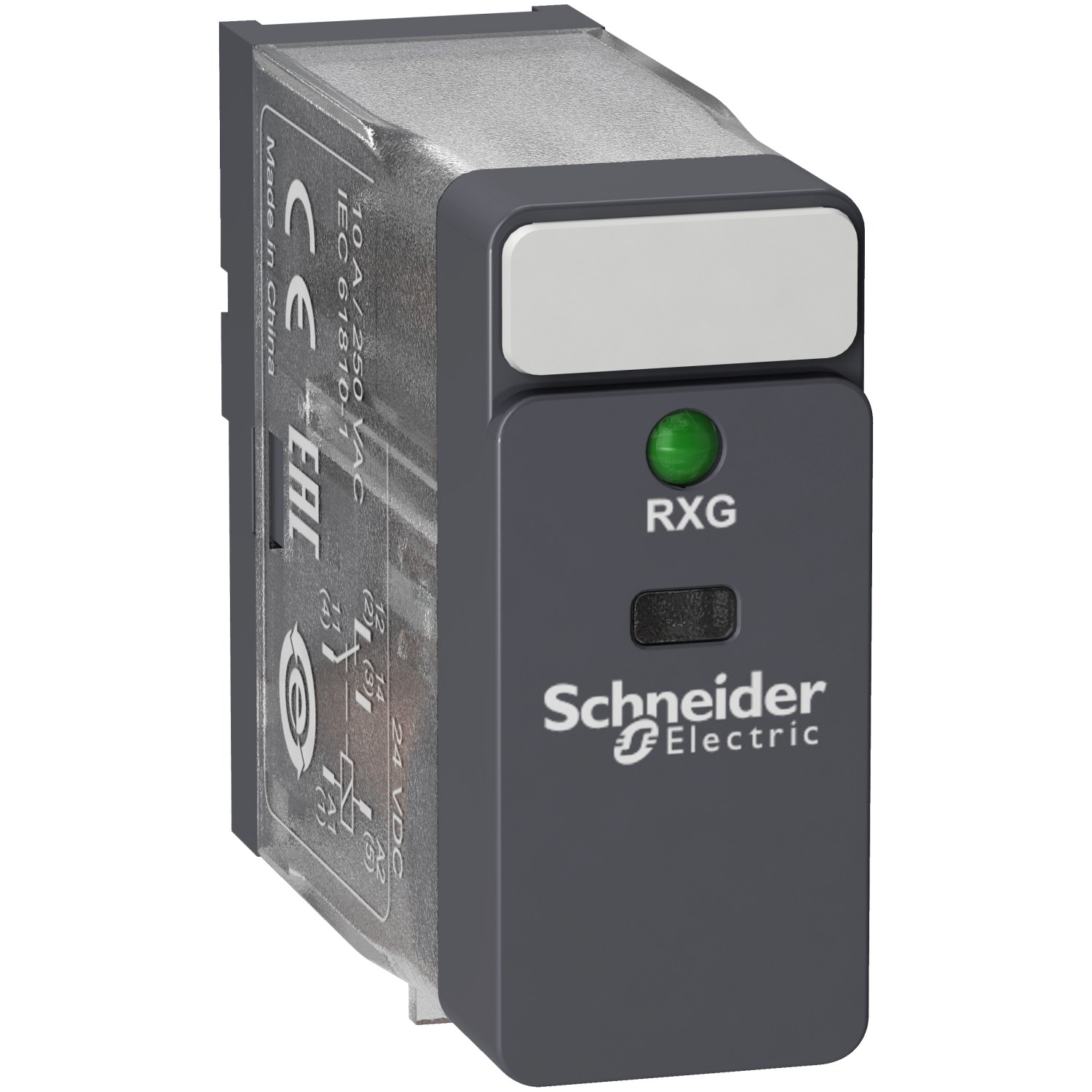

En grøn LED på fronten viser, at relæet får forsyning. Under LED'en viser en mekanisk indikator med orange mærke, om relæet er trukket. Relæet har desuden en påbygget mærkeplade til opmærkning.

Funktioner og specifikationer

  • Kontakttype: 1 C/O AgSn, 10 A
  • Forsyningsspænding: 24 V DC
  • Indbygget LED-visning
  • Kapslingsklasse: IP40
  • Tilslutning: fladstik
  • Omskiftningskarakteristik: monostabil
  • Antal poler: 1
  • Uden tvangsførte kontakter og uden aftagelige klemmer
  • Egetforbrug: 0,53 W
  • Mindste indkoblingsstrøm på kontaktsættet: 100 mA
  • Angivet levetid: 100.000 koblinger, afhængigt af belastningsgrad og type

Sokler og tilbehør

Relæet kan anvendes med soklen RGZE1S35M med skrueklemmer eller RGZE05P med push-in-fjederklemmer. Soklerne RGZE1SxxM og RGZExxP har separate terminaler til forsyning og kontaktsæt. RGZE1S35M og RGZE1S48M er også beskrevet med separate terminaler.

Et beskyttelsesmodul med diode, varistor eller RC-led kan monteres direkte i relæsoklen. Soklen kan mærkes yderligere med RSZL300-opmærkningsplader. Sokler kan forbindes med en sløjfeskinne eller en laske afhængigt af sokkeltypen. Sløjfeskinnen RGZS08 kan forbinde op til 8 relæer.

Godkendelser

RXG-serien har UL- og CSA-godkendelse til brug i USA og Canada samt DNV/GL-certifikat til marineapplikationer.

Specifikationer

  • Varenummer:
    7522602798
  • EAN nummer:
    3606480688843
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    RXG13BD
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydekontakter:
    0.0
  • Antal poler:
    1 stk
  • Antal skiftekontakter:
    1.0
  • Antal sluttekontakter:
    0.0
  • Bredde:
    13.0 mm
  • Drev polarisering:
    Polariseret
  • Dybde:
    28.8 mm
  • Elektrisk forbindelse:
    Fladstifttilslutning
  • Højde:
    34.5 mm
  • Kapslingsklasse IP:
    IP40
  • Komplet med sokkel:
    False
  • Kontakttype:
    Enkeltkontakt
  • Mærkstrøm:
    10A
  • Materiale kontakt:
    Andet
  • Materiale kontaktindsats:
    Andet
  • Materiale kontaktoverflade:
    Andet
  • Med aftagelige klemmer:
    False
  • Med LED-visning:
    True
  • Med tvangsførte kontakter:
    False
  • Nominel strøm:
    10.0 A
  • Omskiftnings karakteristik:
    Monostabil
  • Spænding:
    24 DCV
  • Spændingstype for betjening:
    DC
  • Spolespænding 50HZ:
    - V
  • Spolespænding AC 60HZ:
    - V
  • Spolespænding DC:
    - V
  • Strømstyrke:
    10 A
  • SVHC stof over 0,1%:
    Ingen
  • Producent/forhandler:
    Schneider Electric
