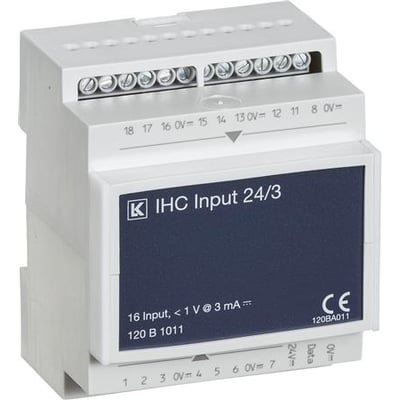

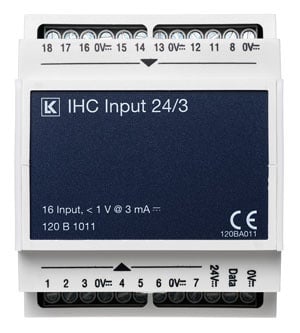

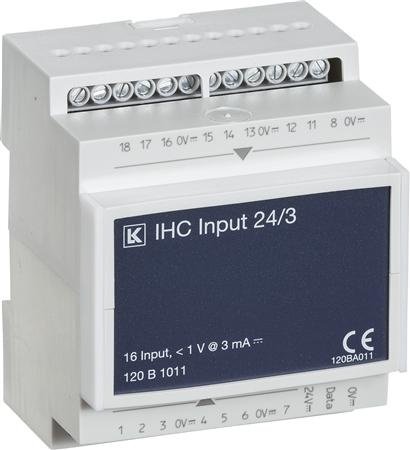

IHC Control, Input modul 24/3 med 16 indgange til 24Vdc/3mA signaler – Lauritz Knudsen

PRISGARANTI
10+ stk på lager
Billigste fragt: DAO Pakkeshop 35,00 kr. (leveres torsdag d. 4/4)
Se alle muligheder
MetodePrisLeveres
DAO Pakkeshop35,00 kr.Torsdag d. 4/4
GLS Pakkeshop39,00 kr.Torsdag d. 4/4
DAO Hjemmelevering45,00 kr.Torsdag d. 4/4
GLS Erhverv49,00 kr.Torsdag d. 4/4
GLS Hjemmelevering65,00 kr.Torsdag d. 4/4
Direkte levering149,00 kr.Onsdag d. 3/4
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 3/4
Oplyste datoer gælder ved bestilling inden tirsdag 15.30

3mA input modulet bruges til komponenter med lav gennemgangsmodstand eller som skal være aktiveret i lang tid af gangen. F.eks. PIR, termostater, magnetkontakter.

Varenr.:
1088004221
EAN nr.:
5703302111423
Typenr.:
120B1011, AAK120B1011
731,00 kr.pr. stk. | inkl. moms

Relaterede varer

IHC Control, Input modul 24/24 med 16 indgange til 24Vdc/24mA signaler – Lauritz Knudsen
646,00 kr.
IHC Control, Input modul 230 med 8 indgange til 230Vac signaler – Lauritz Knudsen
1.083,00 kr.

Beskrivelse

Anvendelse:
Input 24 V 24/3, er et specielt modul beregnet til opsamling af signaler fra svagstrømkontakter med lav gennemgangsmodstand fx alarm PIR, termostater, magnetkontakter og andre signalgivere med langvarige sluttefunktioner. Bemærk! OPUS 73 PIR LK nr. 507P2301 og FUGA PIR LK nr. 506D0308 kan ikke anvendes til dette input modul. For at IHC systemet kan betragtes som et svagstrømssystem er det et krav, at de anvendte kontakter er isoleret svarende til dobbelt isolation (8mm krybeafstand) i forhold til 230/400V nettet. Det er muligt at placere Input 24/3 modulet både centralt ved Controleren og decentralt, fordelt i installationen.
Konstruktion:
Indgangene på modulet skal ved aktivering lægges til 0 V d.c. Modulet har indbygget pull-up modstand, som holder indgangen på +24 V d.c., når denne ikke er aktiveret. De 16 indgange optager et lavt strømforbrug på 2,6 mA pr. indgang.

Specifikationer

  • Varenummer:
    1088004221
  • EAN nummer:
    5703302111423
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    120B1011, AAK120B1011
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Anbefalet kabeltype:
    Til data og 24 V: IHC LINK 10 NOPOVIC
  • Direktiver:
    89/336/EEC (EMC)
  • Egeneffekt:
    Maks. 1,1 W
  • Egetforbrug:
    5-47 mA @ 24 VDC
  • Indgangsimpedans:
    9,4 kohm: pull-up til 24 VDC
  • IP-klasse (kapslingsklasse):
    IP20
  • Kontaktmodstand for aktivering af indgange:
    Maks. 300 ohm (svarende ti
  • Luftfugtighed:
    10-90% rel. ikke kondenserende
  • Maks. kabellængde:
    Datalinie: 100 m. Indgange: 300 m
  • Mærkning:
    16
  • Modulbredde M36:
    2
  • Omgivelsestemperatur:
    - 20 °C til + 50 °C
  • Skrueklemmer:
    Maks. 2 x 1,5 mm² med trådbeskytter
  • Standarder:
    EN 61000-6-2, EN 61000-6-3
  • Strømforsyning:
    24 VDC (min. 20 VDC, maks. 28 VDC), maks. 5% ripple
  • Tilslutninger:
    3 til strømforsyning og datalinie. 16 til indgange. 5 til 0V for indgangssignaler
  • Brand:
    Lauritz Knudsen
