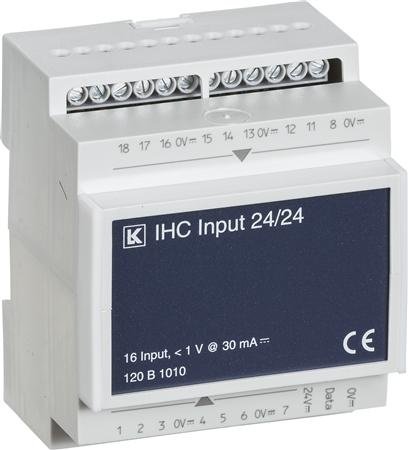

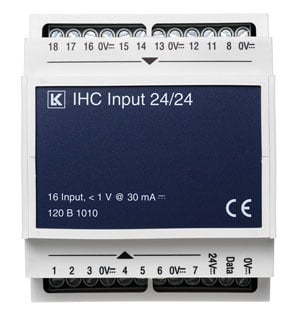

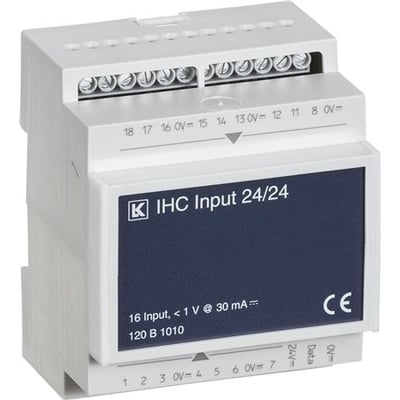

IHC Control, Input modul 24/24 med 16 indgange til 24Vdc/24mA signaler – Lauritz Knudsen

PRISGARANTI
10+ stk på lager
Billigste fragt: DAO Pakkeshop 35,00 kr. (leveres tirsdag d. 30/4)
Se alle muligheder
MetodePrisLeveres
DAO Pakkeshop35,00 kr.Tirsdag d. 30/4
GLS Pakkeshop39,00 kr.Tirsdag d. 30/4
DAO Hjemmelevering45,00 kr.Tirsdag d. 30/4
GLS Erhverv49,00 kr.Tirsdag d. 30/4
GLS Hjemmelevering65,00 kr.Tirsdag d. 30/4
Direkte levering149,00 kr.Mandag d. 29/4
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 29/4
Oplyste datoer gælder ved bestilling inden fredag 13.30

24mA input modulet er især velegnet til svagstrømstryk og andre ting som normalt kun kortvarigt er aktiveret eller har en høj gennemgangsmodstand (f.eks. pga. lang afstand til input modulet)

Varenr.:
1086012956
EAN nr.:
5703302026246
Typenr.:
120B1010, AAK120B1010
637,00 kr.
pr. stk. | inkl. moms

Relaterede varer

IHC Control, Input modul 230 med 8 indgange til 230Vac signaler – Lauritz Knudsen
1.067,00 kr.
IHC Control, Input modul 24/3 med 16 indgange til 24Vdc/3mA signaler – Lauritz Knudsen
666,00 kr.

Beskrivelse

Anvendelse:
Input 24 modulet anvendes til opsamling af signaler fra svagstrømskontakter såsom betjeningstryk og lignende. For at IHC systemet kan betragtes som et svagstrømssystem er det et krav, at de anvendte kontakter er isoleret svarende til dobbelt isolation (8mm krybeafstand) i forhold til 230/400V nettet. Det er muligt at placere Input 24 modulet både centralt ved Controleren og decentralt, fordelt i installationen.
Konstruktion:
Indgangene på Input 24 modulet skal ved aktivering lægges til 0V d.c. Modulet har indbygget pull-up modstand, som holder indgangen på +24V d.c. når denne ikke er aktiveret. Indgangsmodulet har 16 indgange. Ved mange langvarige signaler på indgangene (fx alarm PIR (NC), magnetkontakter, skumringsrelæer osv.), kan strømforbruget reduceres ved anvendelse af et input 24/3 modul.

Specifikationer

  • Varenummer:
    1086012956
  • EAN nummer:
    5703302026246
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    120B1010, AAK120B1010
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Anbefalet kabeltype:
    Til data og 24 V: IHC LINK 10 NOPOVIC
  • Antal sensorer:
    Maks. 4 stk. PIR (uden egen forsyning) pr. indgang
  • Direktiver:
    89/336/EØF
  • Egeneffekt:
    Maks. 10 W
  • Egetforbrug:
    7-391 mA @ 24 VDC
  • Indgangsimpedans:
    1 kohm: pull-up til 24 VDC
  • IP-klasse (kapslingsklasse):
    IP20
  • Kontaktmodstand for aktivering af indgange:
    Maks. 33 ohm (svarende ti
  • Luftfugtighed:
    10-90% rel. ikke kondenserende
  • Maks. kabellængde:
    Datalinie: 100 m. Indgange: 300 m
  • Mærkning:
    16
  • Modulbredde M36:
    2
  • Omgivelsestemperatur:
    - 20 °C til + 50 °C
  • Skrueklemmer:
    Maks. 2x1,5 mm² med trådbeskytter
  • Standarder:
    EN 61000-6-3 ,EN 61000-6-2
  • Strømforsyning:
    20-28 VDC maks. 5% ripple, nom. 24 VDC SELV
  • Tilslutninger:
    3 til strømforsyning og datalinie. 16 til indgange. 5 til 0V for indgangssignaler
  • Brand:
    Lauritz Knudsen
