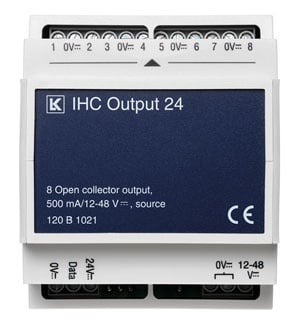

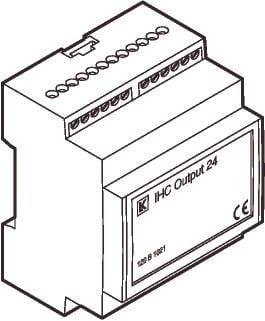

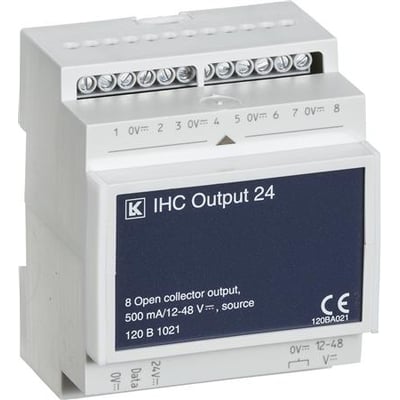

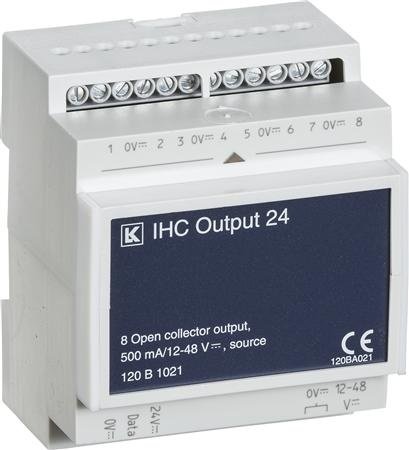

IHC Control, Output modul 24 med 8 transistor udgange til 12-48Vdc – Lauritz Knudsen

PRISGARANTI
Midlertidigt udsolgt
Varenr.:
1086012927
EAN nr.:
5703302026307
Typenr.:
120B1021
797,00 kr.pr. stk. | inkl. moms

Relaterede varer

IHC Control, Output modul 230 med 2 x 4 relæ udgange til 230Vac – Lauritz Knudsen
1.238,00 kr.
IHC Control, Output modul 400/8x10 med 8 relæ udgange til 230Vac – Lauritz Knudsen
1.745,00 kr.
IHC Control, Output modul 1-10V med én 1-10Vdc analog udgang og én 230Vac relæ udgang – Lauritz Knudsen
952,00 kr.
IHC Control, Output modul 400 Bestabilt med 8 relæ udgange til 230Vac – Lauritz Knudsen
2.748,00 kr.

Beskrivelse

Anvendelse:
Outputmodulet anvendes til kobling af 8 stk. 12-48 V d.c. belastninger f.eks. varmesækningselementer, lysdioder, kontrollamper og styresystemer.
Konstruktion:
Outputmodulet for 24 V d.c. har 8 transistorudgange. Disse 8 udgange kan kobles til separat spændingsforsyning. Spændingsforsyningen skal være SELV. Modulets udgange er aktive høje (på den eksternt tilsluttede spændingsforsynings niveau). Udgangene er beskyttede med spærredioder i forhold til 0 V d.c. Ved tilkobling af kontaktorer behøves ikke anden sikring mod induktionsspændinger ind på modulet.

Specifikationer

  • Varenummer:
    1086012927
  • EAN nummer:
    5703302026307
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    120B1021
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Anbefalet kabeltype:
    Til data og 24 V: IHC LINK NOPOVIC
  • Antal udgange:
    8
  • Direktiver:
    89/336/EØF
  • Egeneffekt:
    Maks. 0,25 W + maks. 1 W pr. udgang
  • Egetforbrug:
    10 mA @ 24 VDC
  • IP-klasse (kapslingsklasse):
    IP20
  • Luftfugtighed:
    5-95% rel. ikke kondenserende
  • Maks. kabellængde:
    Datalinie: 100 m
  • Modulbredde M36:
    2
  • Omgivelsestemperatur:
    - 20 °C til + 50 °C
  • Skrueklemmer:
    Maks. 2x1,5 mm² med trådbeskytter
  • Standarder:
    EN 61000-6-3, EN 61000-6-1
  • Strømforsyning:
    20-28 VDC maks. 5% ripple, nom. 24 VDC SELV
  • Tilslutninger:
    3 til strømforsyning og datalinie. 1 til extern 12-48 VSC for udgange. 2 til extern 0 VDC for udgange. 8 til udgangssignaler. 4 til 0V for udgangssignaler. (NB. skal overholde SELV)
  • Udgangsspænding externt tilsluttet:
    12-48 VDC
  • Udgangsstrøm:
    Maks. 500 mA pr. udgang
  • Udgangstrin:
    PNP transistorudgang (pull up) med seperat spændingsforsyning. (Internt spændingsfald = 2 V @ 500 mA)
  • Volt:
    24V
  • Brand:
    Lauritz Knudsen
