ABB Frekvensomformer ACH580-01-145A-4, 3 x 380–480 V, 75 kW, IP55

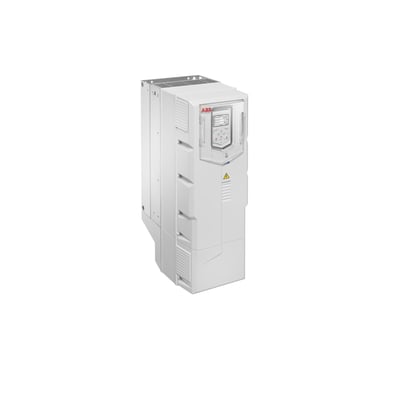

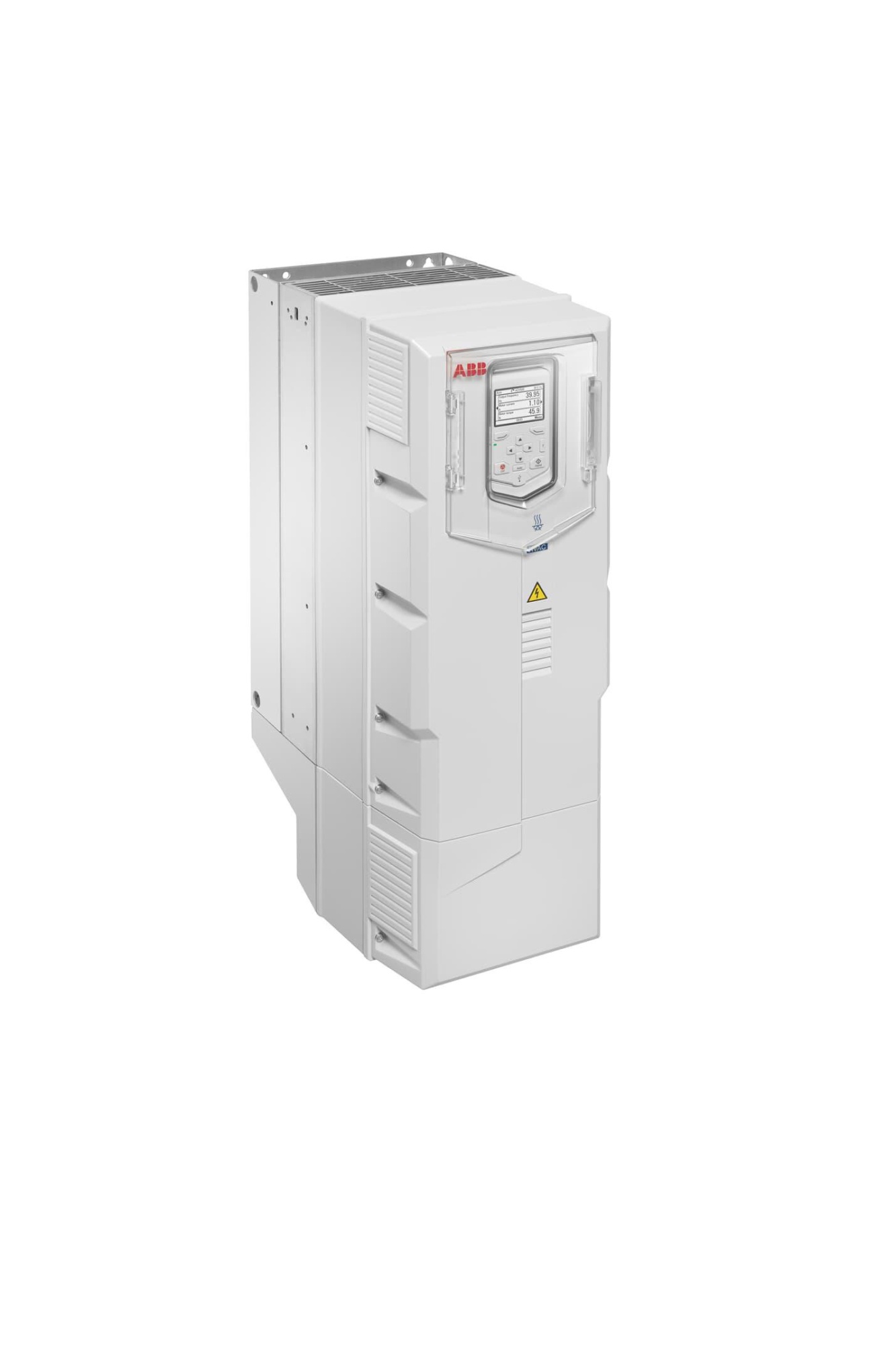

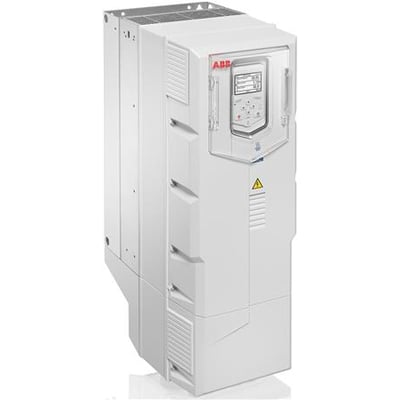

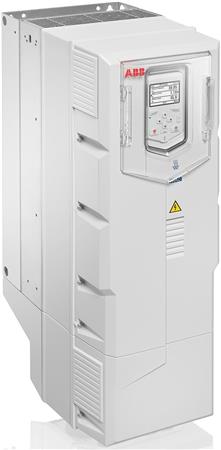

ABB ACH580-01 frekvensomformer på 75 kW set skråt forfra med betjeningspanel, ventilationsgitre og advarselsmærke.ABB ACH580-01 frekvensomformer på 75 kW set skråt forfra med hele kabinettet, topgitteret og monteringsbeslaget synligt.
Skaffevare
Levering til din adresse 99,00 kr. (leveres onsdag d. 11/11 - torsdag d. 19/11)
MetodePrisLeveres
Levering til din adresse99,00 kr.Onsdag d. 11/11 - torsdag d. 19/11
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB ACH580-01 til HVAC-applikationer, 75 kW og 145 A. 3 x 380–480 V, IP55, assistentpanel og STO (SIL 3/PLe). Læs mere…
  • Varenr.:
    2165004787
  • EAN nr.:
    5705776239634, 6438177306351
  • Typenr.:
    ACH580-01-145A-4+B056+J400+N29, ACH580-01-145A-4+B056+J400+N2901
pr. stk. inkl. moms
43.372,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

ABB ACH580-01 tilhører Industry-specific-serien og er beregnet til HVAC-applikationer. Frekvensomformeren leveres med assistentbetjeningspanel, som viser parametre, driftsværdier og alarmer. En PC kan tilsluttes via betjeningspanelet, og Drive Composer entry er angivet som PC-værktøj.

Konfiguration: ACH580-01-145A-4+B056+J400+N2901. Byggestørrelse R6.

Tekniske data

  • Nominel netspænding: 3 x 380–480 V
  • Netfrekvens: 50/60 Hz
  • Nominel effekt: 75 kW
  • Nominel strøm: 145 A
  • Effekt ved tung last: 55 kW
  • Strøm ved tung last: 105 A
  • Maks. effekt ved kvadratisk og lineær belastning: 75 kW
  • Motorspænding: 3 faser, 0–480 V
  • Maks. udgangsspænding: 480 V
  • Maks. udgangsfrekvens: 500 Hz i de primære tekniske data; en supplerende produktbeskrivelse angiver 598 Hz
  • Maks. motorkabellængde: 150 m. Leverandørdata angiver EMC-kategori C2 og oplyser, at 150 m overholder EMC-direktivet
  • Netspændingstolerance: 10 %
  • Netfrekvenstolerance: 5 %
  • Safe Torque Off (STO): inkluderet, SIL 3/PLe
  • Kapslingsklasse: IP55; beskyttelsesgrad NEMA 12
  • Ekstern styrespænding: 24 V DC, inkluderet
  • Integreret bremsemodstand: nej
  • Effektforbrug: 1960 W
  • Virkningsgrad er angivet til 97,5 %; effektivitetsklasse er angivet som IE2
  • Vægt: 43 kg
  • Mål (H x B x D): 727 x 252 x 380 mm

Tilslutninger og kommunikation

  • Analoge ind-/udgange: 2/2
  • Digitale ind-/udgange: leverandørens tekniske beskrivelse angiver 6/3; attributdata angiver 0 digitale udgange
  • Indbyggede fieldbus-protokoller: BACnet MS/TP, Modbus RTU og N2
  • Yderligere protokoller angivet som understøttet: EtherNet/IP, TCP/IP, DeviceNet, CAN, LON, PROFIsafe og PROFIBUS
  • Ikke understøttede protokoller angivet i dataene: SERCOS, INTERBUS, INTERBUS-Safety, KNX, AS-interface, Data-Highway, Foundation Fieldbus, PROFINET IO, DeviceNet Safety, SafetyBUS p og SUCONET. Andre bussystemer er også angivet som ikke understøttet
  • Hardwareinterfaces: 1 RS485, 1 USB og 5 øvrige interfaces
  • Ingen RS232-, RS422-, parallel-, TTY-, PROFINET- eller industriel Ethernet-interface er angivet
  • Firekvadrantdrift: ikke understøttet

Konfiguration og tilbehør

  • +B056: IP55
  • +J400: assistentbetjeningspanel
  • +N2901: europæisk sprogpakke med EN, DE, ES, PT, FR, CZ, HU, SE, DK, NL, SV, CZ, DA og DU
  • Fieldbus-protokoller og I/O-udvidelsesmoduler findes som tilbehør
  • ABB SmartGuide er angivet som digital manual

Produktidentifikation

  • Produktnummer: 2165004787
  • EAN: 5705776239634 og 6438177306351
  • Typenumre: ACH580-01-145A-4+B056+J400+N29 og ACH580-01-145A-4+B056+J400+N2901

Specifikationer

  • Varenummer:
    2165004787
  • EAN nummer:
    5705776239634, 6438177306351
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    ACH580-01-145A-4+B056+J400+N29, ACH580-01-145A-4+B056+J400+N2901
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Frekvensomformer
  • 4-kvadrant drift muligt:
    False
  • Antal anologe indgange:
    2.0
  • Antal anologe udgange:
    2.0
  • Antal digitale indgange:
    6.0
  • Antal digitale udgange:
    0.0
  • Antal HW-interfaces PROFINET:
    0.0
  • Antal HW-snitflader andre:
    5.0
  • Antal HW-snitflader industriel Ethernet:
    0.0
  • Antal HW-snitflader parallel:
    0.0
  • Antal HW-snitflader RS232:
    0.0
  • Antal HW-snitflader RS422:
    0.0
  • Antal HW-snitflader RS485:
    1.0
  • Antal HW-snitflader seriel TTY:
    0.0
  • Antal HW-snitflader USB:
    1.0
  • Antal indgangsfaser:
    3
  • Antal udgangsfaser:
    3
  • Anvendelse i bolig- og kontormiljø tilladt:
    True
  • Anvendelse i industrielle områder tilladt:
    True
  • Beskyttelsesgrad (NEMA):
    12
  • Bredde:
    252.0 mm
  • Dybde:
    380.0 mm
  • Effektforbrug:
    1960.0 W
  • Højde:
    727.0 mm
  • Integreret bremsemodstand:
    False
  • Kapslingsklasse IP:
    IP55
  • Konvertertype:
    Spændingskonverter
  • Max effekt ved kvadratisk belastning:
    75.0 kW
  • Max effekt ved liniær belastning:
    75.0 kW
  • Max. udgangsfrekvens:
    500.0 Hz
  • Max. Udgangsspænding:
    480.0 V
  • Med betjeningselement:
    True
  • Med PC-tilkobling:
    True
  • Netfrekvens:
    50/60 Hz
  • Netspænding:
    380 - 480 V
  • Nominel udgangsstrøm I2N:
    145.0 A
  • Optisk interface:
    False
  • Relativ symmetrisk netfrekvenstolerance:
    5.0 %
  • Relativ symmetrisk netspændingstolerance:
    10.0 %
  • Understøttende protokol for BACnet:
    True
  • Understøtter AS-interface sikkerhed på jobbet:
    False
  • Understøtter ASI-protokol:
    False
  • Understøtter CAN-protokol:
    True
  • Understøtter Data-Highway protokol:
    False
  • Understøtter DeviceNet protokol:
    True
  • Understøtter EtherNet/IP protokol:
    True
  • Understøtter KNX protokol:
    False
  • Understøtter protokol for DeviceNet Safety:
    False
  • Understøtter protokol for Foundation Fieldbus:
    False
  • Understøtter protokol for INTERBUS-Safety:
    False
  • Understøtter protokol for LON:
    True
  • Understøtter protokol for MODBUS:
    True
  • Understøtter protokol for øvrige bussystemer:
    False
  • Understøtter protokol for PROFINET IO:
    False
  • Understøtter protokol for SERCOS:
    False
  • Understøtter protokol for TCP/IP:
    True
  • Producent/forhandler:
    ABB
