ABB Frekvensomformer ACH580-01-169A-4+J400+N2901, 90 kW, 169 A, IP21

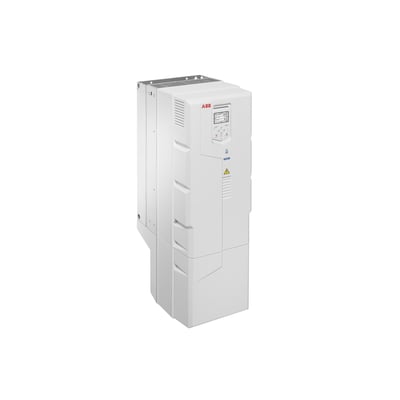

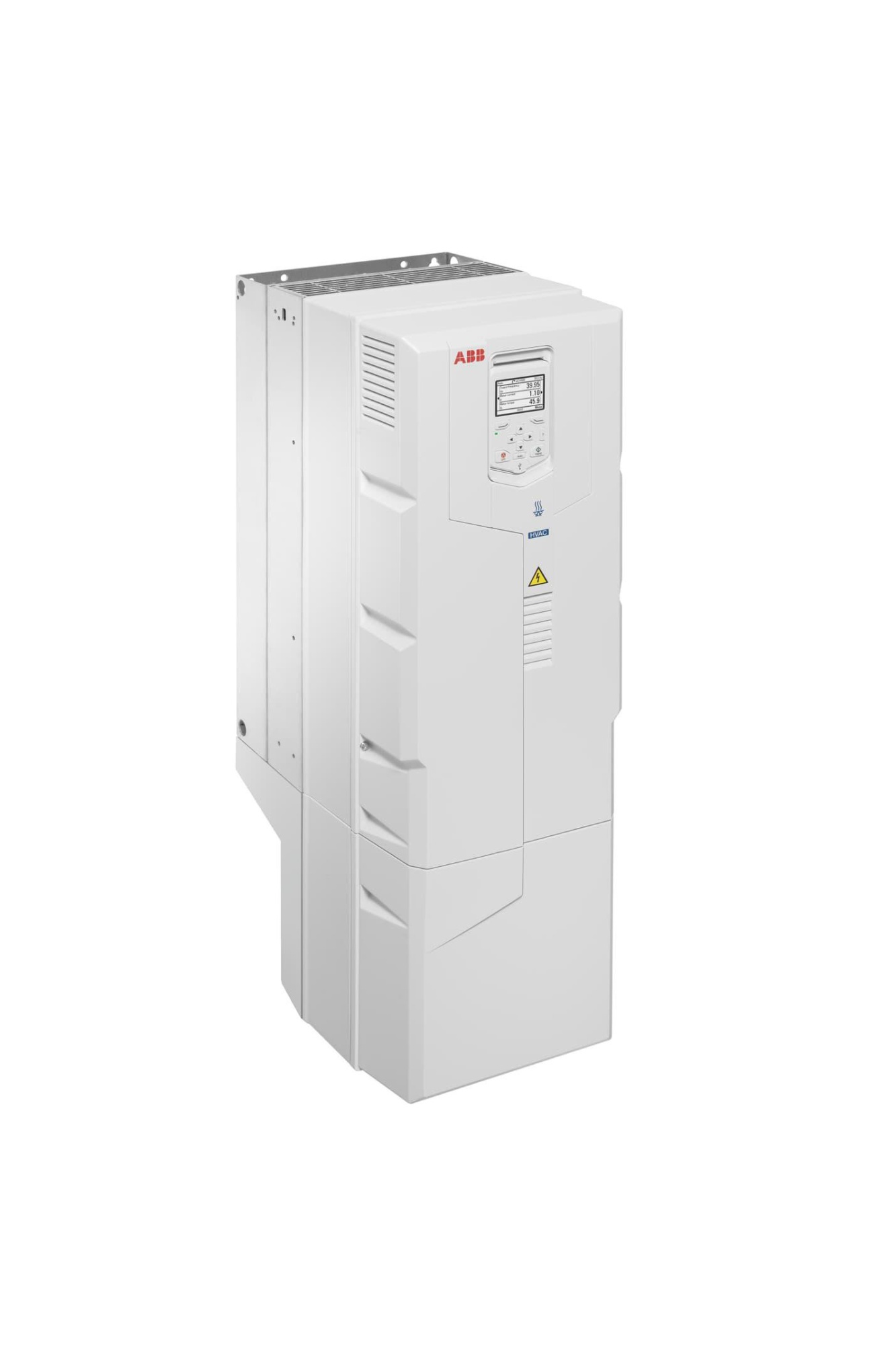

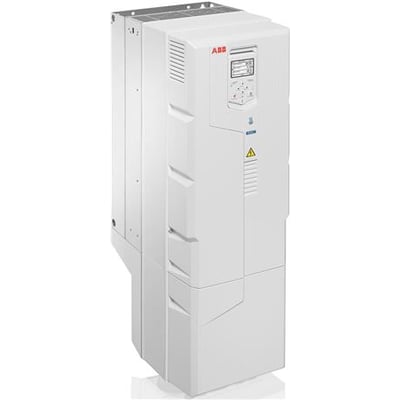

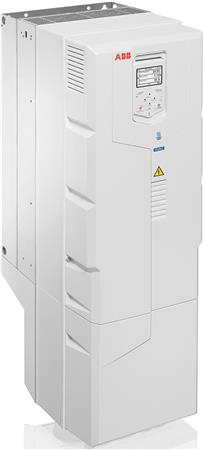

ABB ACH580-01 frekvensomformer til HVAC, 90 kW og 169 A, med gråt kabinet og betjeningspanel set skråt forfra.ABB ACH580-01 frekvensomformer til HVAC, 90 kW og 169 A, set mere frontalt med betjeningspanelet synligt.
Skaffevare
Levering til din adresse 99,00 kr. (leveres onsdag d. 11/11 - torsdag d. 19/11)
MetodePrisLeveres
Levering til din adresse99,00 kr.Onsdag d. 11/11 - torsdag d. 19/11
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB ACH580-01 til HVAC, 90 kW, 169 A, 3 x 380–480 V og IP21. Med assistentpanel, STO SIL3/PLe og BACnet MS/TP, Modbus RTU og N2. Læs mere…
  • Varenr.:
    2165002909
  • EAN nr.:
    5705776239412, 6438177305866
  • Typenr.:
    ACH580-01-169A-4+J400+N2901
pr. stk. inkl. moms
54.204,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Frekvensomformer til HVAC

ABB ACH580-01 tilhører serien Industry-specific og er beregnet til HVAC-applikationer. Konfigurationen er ACH580-01-169A-4+J400+N2901. +J400 angiver assistentbetjeningspanel, og +N2901 angiver en europæisk sprogpakke.

Funktioner og tilslutning

Betjeningspanelet giver overblik over parametre, driftsværdier og alarmer. Leverandørbeskrivelsen angiver mulighed for PC-tilslutning via panelet med Drive Composer entry; attributdata angiver samtidig, at PC-tilkobling ikke er understøttet. ABB SmartGuide er angivet som digital manual.

  • Safe Torque Off (STO) inkluderet, SIL3 / PLe
  • Indbygget fieldbus-kommunikation: BACnet MS/TP, Modbus RTU og N2
  • Ekstern 24 V DC-styrespænding inkluderet
  • 2 analoge indgange og 2 analoge udgange
  • 6 digitale indgange og 3 digitale udgange
  • Attributdata angiver også understøttelse af LON, EtherNet/IP, TCP/IP, DeviceNet, DeviceNet Safety, CAN, PROFIsafe, PROFIBUS og øvrige bussystemer. PROFINET IO er angivet som ikke understøttet.
  • Tilbehør omfatter fieldbus-protokoller og I/O-udvidelsesmoduler.

Tekniske data

  • Netspænding: 3 x 380–480 V
  • Netfrekvens: 50/60 Hz
  • Nominel effekt: 90 kW
  • Nominel strøm: 169 A
  • Effekt ved tung last: 75 kW
  • Strøm ved tung last: 145 A
  • Motorspænding: 3 faser, 0–480 V
  • Maksimal udgangsspænding: 480 V
  • Maksimal udgangsfrekvens: 500 Hz i hovedbeskrivelsen
  • Maksimal motorkabellængde: 150 meter
  • Kapslingsklasse: IP21; NEMA-beskyttelsesgrad: 1
  • Byggestørrelse: R7
  • Spændingskonverter med 3 udgangsfaser
  • Integreret bremsemodstand: nej
  • Tolerance for netspænding: ±10 %
  • Tolerance for netfrekvens: ±5 %
  • 4-kvadrantdrift: ikke mulig
  • Angivet til anvendelse i industrielle områder samt bolig- og kontormiljøer
  • Interfaces: 1 USB, 1 RS485, 2 parallelle interfaces og 2 øvrige interfaces. RS232, RS422 og seriel TTY: 0.
  • Effektforbrug angivet i attributdata: 2021 W
  • Vægt: 54 kg

Mål og supplerende specifikationer

Hovedbeskrivelsen angiver målene H x B x D til 880 x 284 x 370 mm. Attributdata angiver højden til 727 mm, og en supplerende teknisk oplysning for ACH580-01-169A-4+J400 angiver målene 727 x 284 x 370 mm. De indsendte data indeholder dermed forskellige højdeangivelser.

En supplerende leverandøroplysning for ACH580-01-169A-4+J400 angiver EMC-kategori C2, maksimal udgangsfrekvens 598 Hz, virkningsgrad 97,8 % og klasse IE2. Dette afviger fra hovedbeskrivelsens angivelse af 500 Hz for den komplette konfiguration ACH580-01-169A-4+J400+N2901.

Sprogpakke

Den europæiske sprogpakke +N2901 er angivet med sprogkoderne EN, DE, ES, PT, FR, CZ, HU, SE, DK, NL, SV, CZ, DA og DU.

Specifikationer

  • Varenummer:
    2165002909
  • EAN nummer:
    5705776239412, 6438177305866
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    ACH580-01-169A-4+J400+N2901
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Frekvensomformer
  • 4-kvadrant drift muligt:
    False
  • Antal anologe indgange:
    2.0
  • Antal anologe udgange:
    2.0
  • Antal digitale indgange:
    6.0
  • Antal digitale udgange:
    3.0
  • Antal HW-interfaces PROFINET:
    0.0
  • Antal HW-snitflader andre:
    2.0
  • Antal HW-snitflader industriel Ethernet:
    0.0
  • Antal HW-snitflader parallel:
    2.0
  • Antal HW-snitflader RS232:
    0.0
  • Antal HW-snitflader RS422:
    0.0
  • Antal HW-snitflader RS485:
    1.0
  • Antal HW-snitflader seriel TTY:
    0.0
  • Antal HW-snitflader USB:
    1.0
  • Antal indgangsfaser:
    Andet
  • Antal udgangsfaser:
    3
  • Anvendelse i bolig- og kontormiljø tilladt:
    True
  • Anvendelse i industrielle områder tilladt:
    True
  • Beskyttelsesgrad (NEMA):
    1
  • Bredde:
    284.0 mm
  • Dybde:
    370.0 mm
  • Effektforbrug:
    2021.0 W
  • Højde:
    727.0 mm
  • Integreret bremsemodstand:
    False
  • Kapslingsklasse IP:
    IP21
  • Konvertertype:
    Spændingskonverter
  • Max effekt ved kvadratisk belastning:
    90.0 kW
  • Max effekt ved liniær belastning:
    90.0 kW
  • Max. udgangsfrekvens:
    500.0 Hz
  • Max. Udgangsspænding:
    480.0 V
  • Med betjeningselement:
    False
  • Med PC-tilkobling:
    False
  • Netfrekvens:
    50/60 Hz
  • Netspænding:
    380 - 480 V
  • Nominel udgangsstrøm I2N:
    169.0 A
  • Optisk interface:
    False
  • Relativ symmetrisk netfrekvenstolerance:
    5.0 %
  • Relativ symmetrisk netspændingstolerance:
    10.0 %
  • Understøttende protokol for BACnet:
    True
  • Understøtter AS-interface sikkerhed på jobbet:
    False
  • Understøtter ASI-protokol:
    False
  • Understøtter CAN-protokol:
    True
  • Understøtter Data-Highway protokol:
    False
  • Understøtter DeviceNet protokol:
    True
  • Understøtter EtherNet/IP protokol:
    True
  • Understøtter KNX protokol:
    False
  • Understøtter protokol for DeviceNet Safety:
    True
  • Understøtter protokol for Foundation Fieldbus:
    False
  • Understøtter protokol for INTERBUS-Safety:
    False
  • Understøtter protokol for LON:
    True
  • Understøtter protokol for MODBUS:
    True
  • Understøtter protokol for øvrige bussystemer:
    True
  • Understøtter protokol for PROFINET IO:
    False
  • Understøtter protokol for SERCOS:
    False
  • Understøtter protokol for TCP/IP:
    True
  • Producent/forhandler:
    ABB
