Triarca kabelskab KSEÅ 30 15 09, 4-leder, 630 A, 49 moduler, klasse II, grå

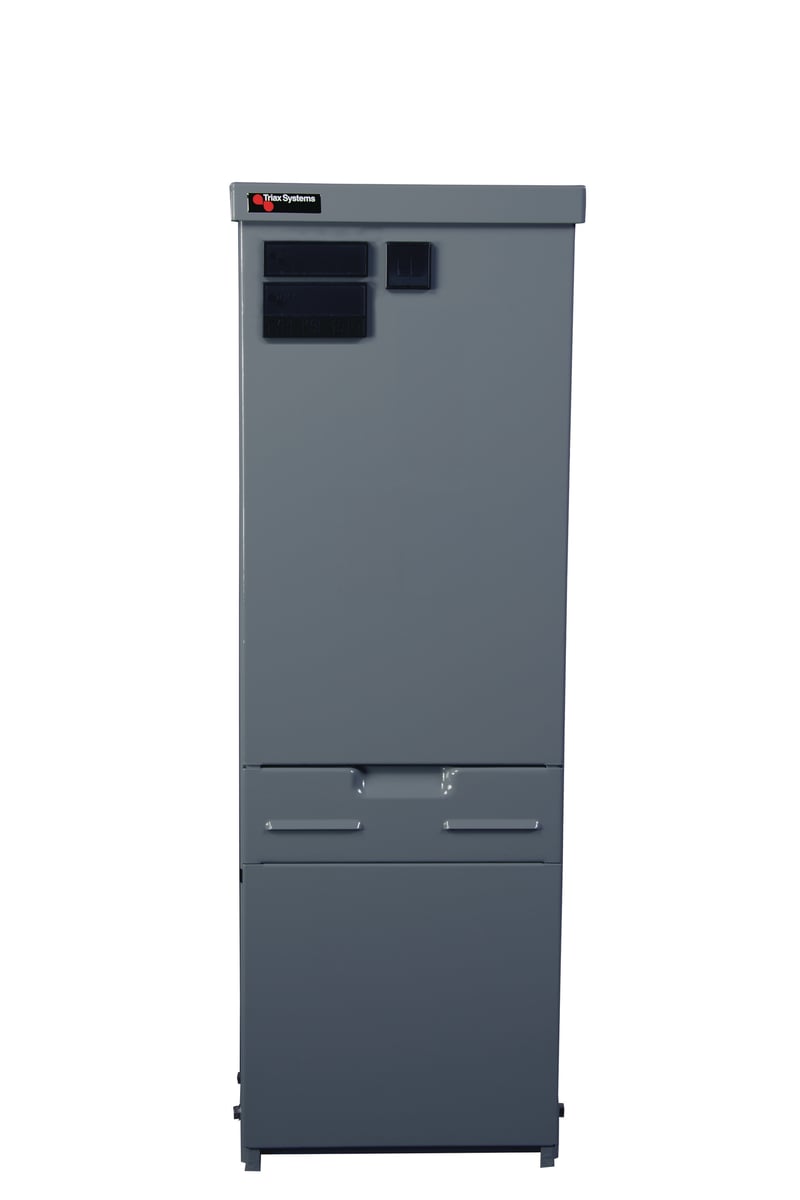

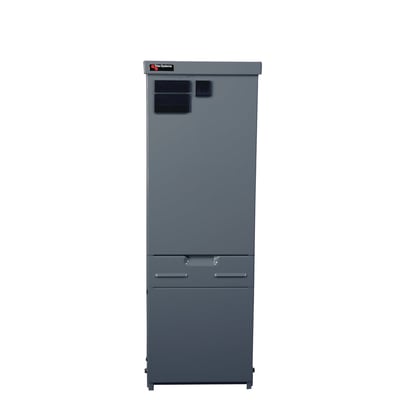

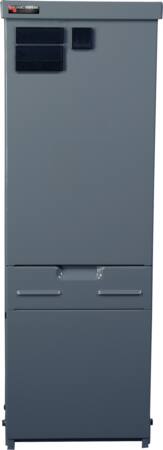

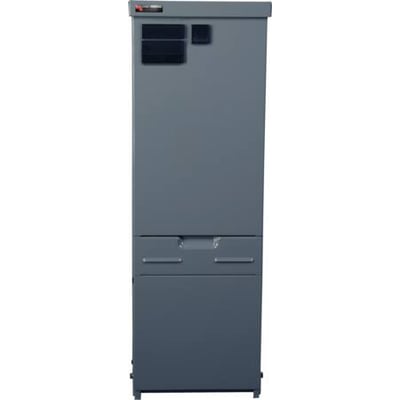

Gråt Triarca KSEÅ 30 15 09-kabelskab set forfra med lukkede låger og sorte skilterammer, 4-leder og 49 moduler.
PRISGARANTI
60+ stk. på lager
Levering til din adresse 99,00 kr. (leveres tirsdag d. 3/11)
MetodePrisLeveres
Levering til din adresse99,00 kr.Tirsdag d. 3/11
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden mandag 15.30
Triarca KSEÅ-kabelskab i grå, 4-leder, 630 A og klasse II. Med 49 moduler, samleskinne med integreret N-skinne og IP 20-afdækning. Mål: 700 × 330 × 198 mm. Læs mere…
  • Varenr.:
    8211986177
  • EAN nr.:
    5711256986172
  • Typenr.:
    698617
pr. stk. inkl. moms
5.296,00 kr.

Måske interessant?

Beskrivelse

Triarca KSEÅ-kabelskab til elforsyning

KSEÅ 30 15 09 er et gråt Triarca-kabelskab til det danske elforsyningsnetværk. Skabet er udført som 4-leder-model med et 630 A skinnesystem, integreret N-skinne og 49 moduler. Det leveres med samleskinne og IP 20-afdækning.

Tekniske specifikationer

  • Type: KSEÅ 30 15 09, 4-leder.
  • Strømværdi: 630 A.
  • Materiale: galvaniseret stål. Triarcas serieoplysninger angiver sendzimirgalvaniseret stål og tag i rustfrit stål.
  • Overfladebehandling: Rilsan.
  • Isolationsklasse: klasse II. Isoleringen er oplyst testet ved 5,25 kV.
  • Forberedt til DS/EN 61439.
  • Tæthedsgrad: IP 34D. Skinnesystemet har IP 20-afdækning.
  • Korrosionsklasse: KSE-serien er angivet med minimum C4; specifikationsoplysningerne angiver også C4n.
  • Farve: grå, RAL 7037.
  • Udvendige mål: 700 × 330 × 198 mm (højde × bredde × dybde).
  • Bredde i serieoversigten: 330 mm.
  • Modulantal: 49.
  • Vægt: 26,5 kg.
  • Udførelse med dobbelt skilterammer og trekantlås i plastikhus.
  • Varenummer: 8211986177. Typenummer: 698617. EAN: 5711256986172.

KSE er Triarcas kabelskabsserie til elforsyning. Serien fås ifølge produktdataene som standard i Triarca-grøn eller grå (RAL 7037); andre farver kan også vælges. Der findes tilbehør, forlængersæt og løse reservedele, herunder låger og topdæksel.

Tilbehør og kompatible komponenter

KSE-skabet kan kombineres med følgende komponenter, afhængigt af installationens opbygning:

  • 595934 – IC-indgangsklemmesæt, 16–35 mm², 6/10 moduler.
  • 595935 – IC-indgangsklemmesæt, 25–95 mm², 6/12 moduler.
  • 595939 – IC-indgangsklemmesæt, 95–300 mm², 8/14 moduler.
  • 596006 – sikringsliste DZ 2 × 63 A, 2,5–35 mm², 11 moduler.
  • 595940 – sikringsliste DIN 00 uden klemmer, 16–35 mm², 9 moduler.
  • 595981 – sikringsliste DIN 2 uden klemmer, 50–300 mm², 26 moduler.
  • 595980 – FSD-indsløjfningsliste uden klemmer, 50–240 mm², 12 moduler.
  • 595917 – OC-afgangsklemmesæt, 16–35 mm², DIN 00.
  • 595918 – OC-afgangsklemmesæt, 25–95 mm², DIN 00.
  • 595919 – OC-afgangsklemmesæt, 50–95 mm², DIN 2/FSD.
  • 595920 – OC-afgangsklemmesæt, 95–240 mm², DIN 2/FSD.
  • 595991 – OC-afgangsklemmesæt, 95–300 mm², DIN 2.
  • 595925 – OC-dobbelt klemmesæt, 70–240 mm², SE/50–185 SM, DIN 2.
  • Pasindsatser til sikringsliste 596006, 2 × DZ 63 A: 225931 (10 A), 225932 (16 A), 225933 (25 A), 225934 (35 A) og 225935 (50 A).
  • 848611 – patronhåndtag, 1-polet, til sikringsliste 596006.
  • 848612 – patronhåndtag, 3-polet, til sikringsliste 596006.
  • 251886 – sammenkoblingsbeslag til KSE og KSM, side om side, grå.
  • 251884 – sammenkoblingsbeslag til KSE og KSM, side om side, grøn.
  • 848618 – beslag til parallelføring, DIN 00.
  • 848613 – beslag til parallelføring, DIN 2.
  • 848606 – Triarca isoleret 5 mm unbrakonøgle med 3/8" firkantsokkel (One Tool).
  • Aflastningsbøjler med modlæg: 546122 til 18–22 mm, 546126 til 22–26 mm, 546130 til 26–30 mm, 546134 til 30–34 mm, 546138 til 34–38 mm, 546142 til 38–42 mm, 546146 til 42–46 mm, 546150 til 46–50 mm, 546154 til 50–54 mm, 546158 til 54–58 mm, 546164 til 58–64 mm og 546176 til 70–76 mm.

Seriens tilbehør omfatter også FSD til indsløjfning videre til næste kabelskab. Aflastningsbøjler, pasindsatser, beslag og øvrige komponenter vælges efter kabeldimensioner og skabets opbygning.

Andre størrelser i KSE-serien

Serieoversigten angiver følgende 4-leder-varianter. Målene herunder er udvendig bredde; derefter følger modulantal og vægt.

  • KSE 30 09 09, grå, varenr. 698566: 198 mm, 27 moduler, 20 kg. Grøn, varenr. 698567: 198 mm, 27 moduler, 20 kg.
  • KSE 30 12 09, grå, varenr. 698587: 264 mm, 38 moduler, 22,8 kg. Grøn, varenr. 968588: 264 mm, 38 moduler, 22,8 kg.
  • KSE 30 15 09, grå, varenr. 698617: 330 mm, 49 moduler, 26,5 kg. Grøn, varenr. 698618: 330 mm, 49 moduler, 26,5 kg.
  • KSE 30 18 09, grå, varenr. 698623: 396 mm, 60 moduler, 29,8 kg. Grøn, varenr. 698624: 396 mm, 60 moduler, 29,8 kg.
  • KSE 30 21 09, grå, varenr. 698638: 462 mm, 71 moduler, 34 kg. Grøn, varenr. 698639: 462 mm, 71 moduler, 34 kg.
  • KSE 30 27 09, grå, varenr. 698659: 594 mm, 93 moduler, 39,5 kg. Grøn, varenr. 698660: 594 mm, 93 moduler, 39,5 kg.
  • KSE 30 36 09, grå, varenr. 698680: 792 mm, 126 moduler, 57,5 kg. Grøn, varenr. 698681: 792 mm, 126 moduler, 57,5 kg.
  • KSE 30 45 09, grå, varenr. 698701: 990 mm, 159 moduler, 72,5 kg. Grøn, varenr. 698702: 990 mm, 159 moduler, 72,5 kg.

Serieoversigten angiver også følgende 5-leder-varianter:

  • KSE 30 18 09, grå, varenr. 698610: 392 mm, 60 moduler, 29,8 kg. Grøn, varenr. 698609: 392 mm, 60 moduler, 29,8 kg.
  • KSE 30 21 09, grå, varenr. 698611: 462 mm, 71 moduler, 34 kg. Grøn, varenr. 698613: 462 mm, 71 moduler, 34 kg.
  • KSE 30 27 09, grå, varenr. 698612: 607 mm, 93 moduler, 43,5 kg. Grøn, varenr. 698615: 607 mm, 93 moduler, 43,5 kg.
  • KSE 30 36 09, grå, varenr. 698813: 792 mm, 126 moduler, 60 kg. Grøn, varenr. 698035: 792 mm, 126 moduler, 60 kg.
  • KSE 30 45 09, grå, varenr. 698795: 990 mm, 159 moduler, 72,5 kg; serieoversigten anfører også noten +AH428. Grøn, varenr. 698796: 990 mm, 159 moduler, 72,5 kg.

Specifikationer

  • Varenummer:
    8211986177
  • EAN nummer:
    5711256986172
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    698617
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Kabelskabe
  • Bestykket med samleskinne:
    True
  • Bredde:
    330.0 mm
  • Dybde:
    198.0 mm
  • Højde:
    700.0 mm
  • Materiale:
    Stål
  • Producent/forhandler:
    TRIARCA
