Beskrivelse
Produktbeskrivelse

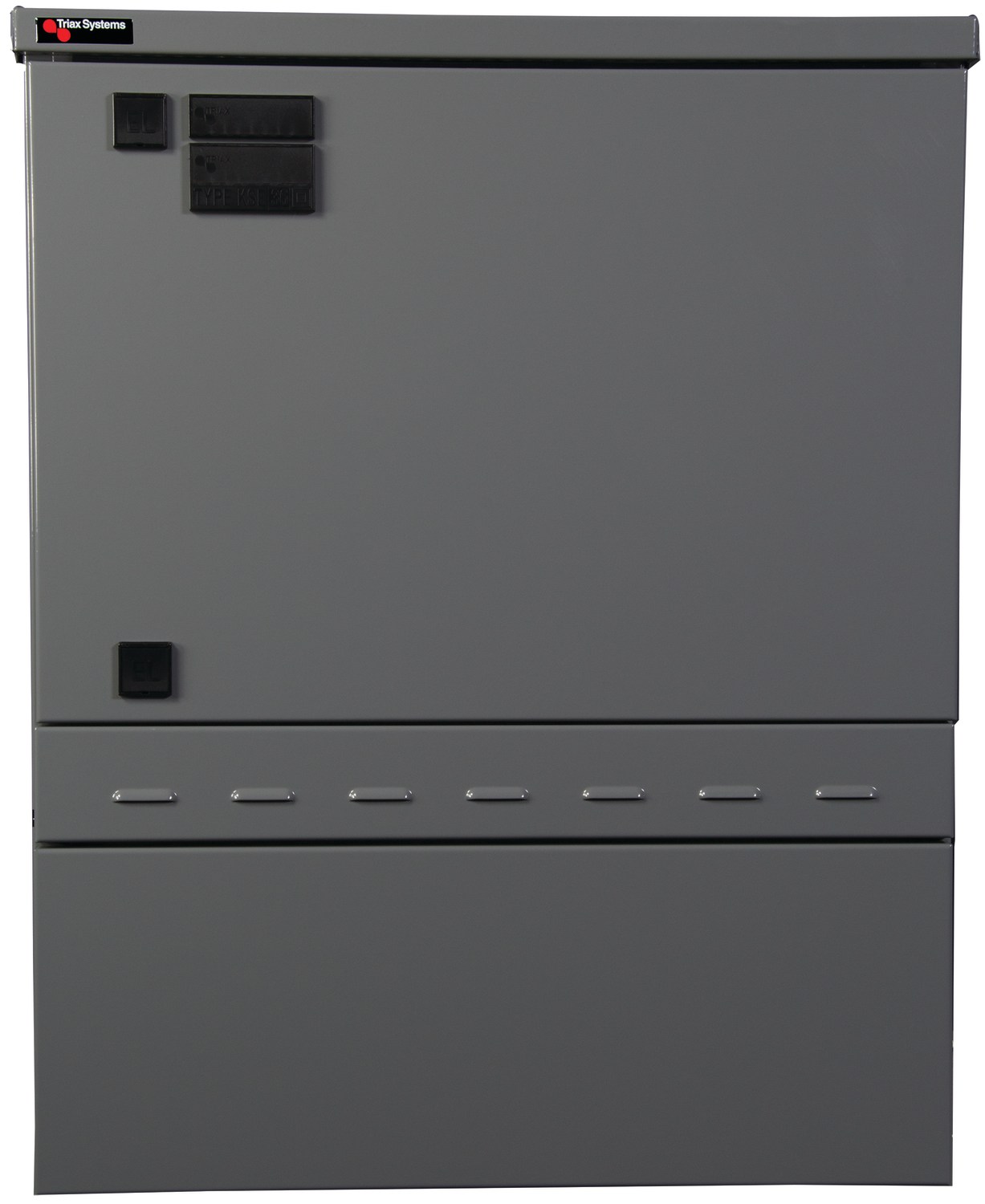

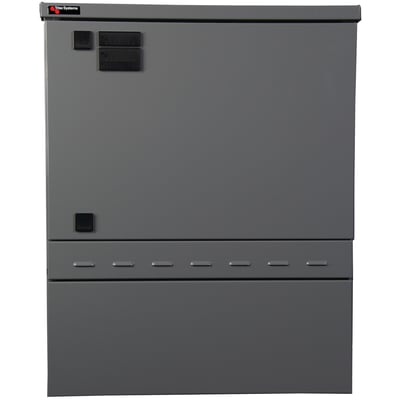

Triarca KSEÅ 303609 er et gråt kabelskab til elforsyningsnettet med 4-leder, 630 A skinnesystem og integreret N-skinne. Skabet har IP 20-afdækning og en kapslingsgrad på IP 34D. Det er overfladebehandlet med Rilsan og opfylder kravene til dobbeltisolering, klasse II.
Skabet er fremstillet af galvaniseret stål. KSE-seriens beskrivelse angiver sendzimirgalvaniseret stål og tag af rustfrit stål. Skabene har dobbelt skilterammer og trekantlås i plastikhus. Rilsanbehandlingen er angivet med korrosionsklasse C4n; seriebeskrivelsen angiver minimum C4.
Tekniske data
- Brand: Triarca
- Type: 698680
- Varenummer: 8211986805
- EAN: 5711256986806
- Udførelse: 4-leder
- Skinnesystem: 630 A, med integreret N-skinne
- Afdækning: IP 20
- Kapslingsgrad: IP 34D
- Isolationsklasse: klasse II, dobbeltisoleret
- Isoleringen er testet med 5,25 kV. Skabet er forberedt til DS/EN 61439.
- Materiale: galvaniseret stål
- Farve: grå, RAL 7037
- Udvendige mål: 700 × 792 × 198 mm (højde × bredde × dybde)
- Modulbredde: 126 moduler
- Vægt: 57,5 kg
Tilbehør og kombinationsmuligheder
KSE-skabet kan kombineres med følgende indgangs- og afgangsklemmer, sikringslister, indsløjfningslister og øvrigt tilbehør:
- 595934, IC-indgangsklemmesæt, 16–35 mm², 6/10 moduler
- 595935, IC-indgangsklemmesæt, 25–95 mm², 6/12 moduler
- 595939, IC-indgangsklemmesæt, 95–300 mm², 8/14 moduler
- 596006, sikringsliste DZ 2 × 63 A, 2,5–35 mm², 11 moduler
- 595940, sikringsliste DIN 00 uden klemmer, 16–35 mm², 9 moduler
- 595981, sikringsliste DIN 2 uden klemmer, 50–300 mm², 26 moduler
- 595980, FSD-indsløjfningsliste uden klemmer, 50–240 mm², 12 moduler
- 595917, OC-afgangsklemmesæt, 16–35 mm², DIN 00
- 595918, OC-afgangsklemmesæt, 25–95 mm², DIN 00
- 595919, OC-afgangsklemmesæt, 50–95 mm², DIN 2/FSD
- 595920, OC-afgangsklemmesæt, 95–240 mm², DIN 2/FSD
- 595991, OC-afgangsklemmesæt, 95–300 mm², DIN 2
- 595925, OC-dobbelt klemmesæt, 70–240 mm² SE/50–185 SM, DIN 2
- Pasindsatser på 10 A, 16 A, 25 A, 35 A og 50 A til sikringsliste 2 × DZ 63 A, varenummer 596006
- 848611, patronhåndtag, 1-polet, til sikringsliste 596006
- 848612, patronhåndtag, 3-polet, til sikringsliste 596006
- 251886, sammenkoblingsbeslag til KSE og KSM, side om side, grå
- 251884, sammenkoblingsbeslag til KSE og KSM, side om side, grøn
- 848618, beslag til parallelføring, DIN 00
- 848613, beslag til parallelføring, DIN 2
- 848606, Triarca isoleret 5 mm unbrakonøgle med 3/8-tommers firkantsokkel, One Tool
Tilvalg
Der kan vælges aflastningsbøjle til hvert kabel. Sortimentet omfatter bøjler med modlæg til kabeldiametre på 18–22 mm, 22–26 mm, 26–30 mm, 30–34 mm, 34–38 mm, 38–42 mm, 42–46 mm, 46–50 mm, 50–54 mm, 54–58 mm, 58–64 mm og 70–76 mm. Pasindsats kan være relevant ved valg af sikringsliste 596006. Beslag til parallelføring og værktøj til installation kan også vælges.
Andre størrelser i KSE-serien
Serien omfatter nedenstående 4-leder- og 5-ledervarianter. Målene i oversigten er udvendig bredde; modulantal og vægt er angivet efter bredden.
- 4-leder KSE 30 09 09, grå, varenr. 698566: 198 mm, 27 moduler, 20 kg. Grøn, varenr. 698567: 198 mm, 27 moduler, 20 kg.
- 4-leder KSE 30 12 09, grå, varenr. 698587: 264 mm, 38 moduler, 22,8 kg. Grøn, varenr. 968588: 264 mm, 38 moduler, 22,8 kg.
- 4-leder KSE 30 15 09, grå, varenr. 698617: 330 mm, 49 moduler, 26,5 kg. Grøn, varenr. 698618: 330 mm, 49 moduler, 26,5 kg.
- 4-leder KSE 30 18 09, grå, varenr. 698623: 396 mm, 60 moduler, 29,8 kg. Grøn, varenr. 698624: 396 mm, 60 moduler, 29,8 kg.
- 4-leder KSE 30 21 09, grå, varenr. 698638: 462 mm, 71 moduler, 34 kg. Grøn, varenr. 698639: 462 mm, 71 moduler, 34 kg.
- 4-leder KSE 30 27 09, grå, varenr. 698659: 594 mm, 93 moduler, 39,5 kg. Grøn, varenr. 698660: 594 mm, 93 moduler, 39,5 kg.
- 4-leder KSE 30 36 09, grå, varenr. 698680: 792 mm, 126 moduler, 57,5 kg. Grøn, varenr. 698681: 792 mm, 126 moduler, 57,5 kg.
- 4-leder KSE 30 45 09, grå, varenr. 698701: 990 mm, 159 moduler, 72,5 kg. Grøn, varenr. 698702: 990 mm, 159 moduler, 72,5 kg.
- 5-leder KSE 30 18 09, grå, varenr. 698610: 392 mm, 60 moduler, 29,8 kg. Grøn, varenr. 698609: 392 mm, 60 moduler, 29,8 kg.
- 5-leder KSE 30 21 09, grå, varenr. 698611: 462 mm, 71 moduler, 34 kg. Grøn, varenr. 698613: 462 mm, 71 moduler, 34 kg.
- 5-leder KSE 30 27 09, grå, varenr. 698612: 607 mm, 93 moduler, 43,5 kg. Grøn, varenr. 698615: 607 mm, 93 moduler, 43,5 kg.
- 5-leder KSE 30 36 09, grå, varenr. 698813: 792 mm, 126 moduler, 60 kg. Grøn, varenr. 698035: 792 mm, 126 moduler, 60 kg.
- 5-leder KSE 30 45 09, grå, varenr. 698795: 990 mm, 159 moduler, 72,5 kg + AH428. Grøn, varenr. 698796: 990 mm, 159 moduler, 72,5 kg.
Specifikationer
-
Varenummer:8211986805
-
EAN nummer:5711256986806Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:698680Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Varens primære kategori:
-
Bestykket med samleskinne:Ja
-
Bredde:792.0 mm
-
Dybde:198.0 mm
-
Højde:700.0 mm
-
Materiale:Stål
-
Producent/forhandler:Triarca
