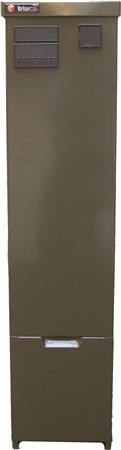

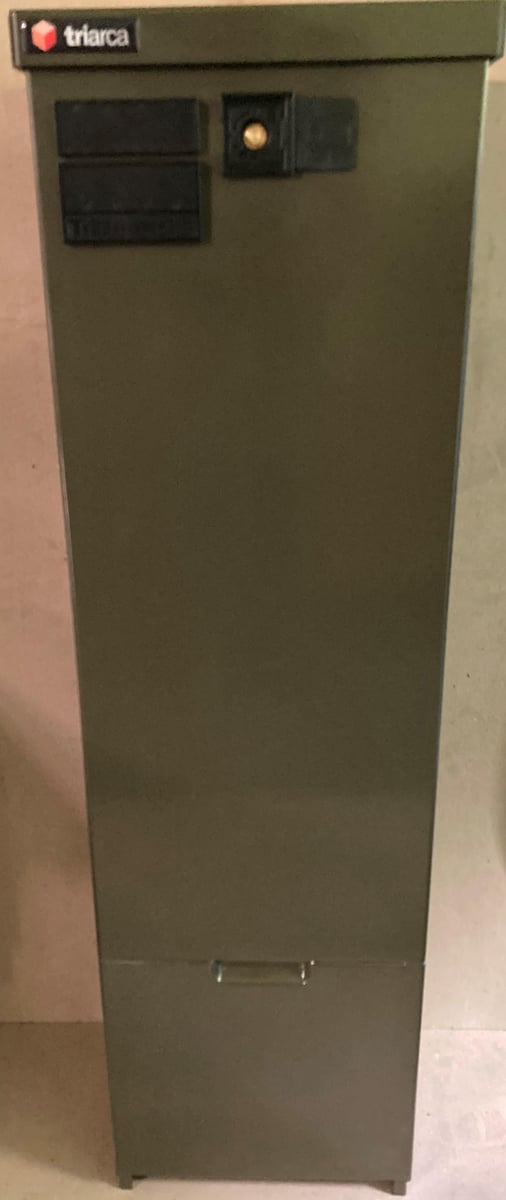

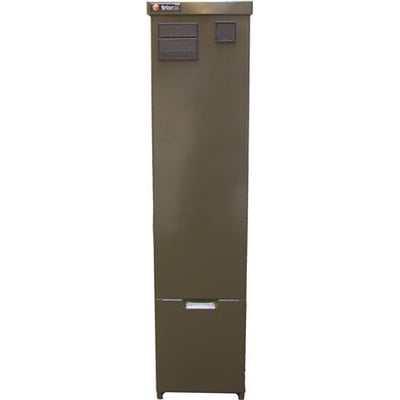

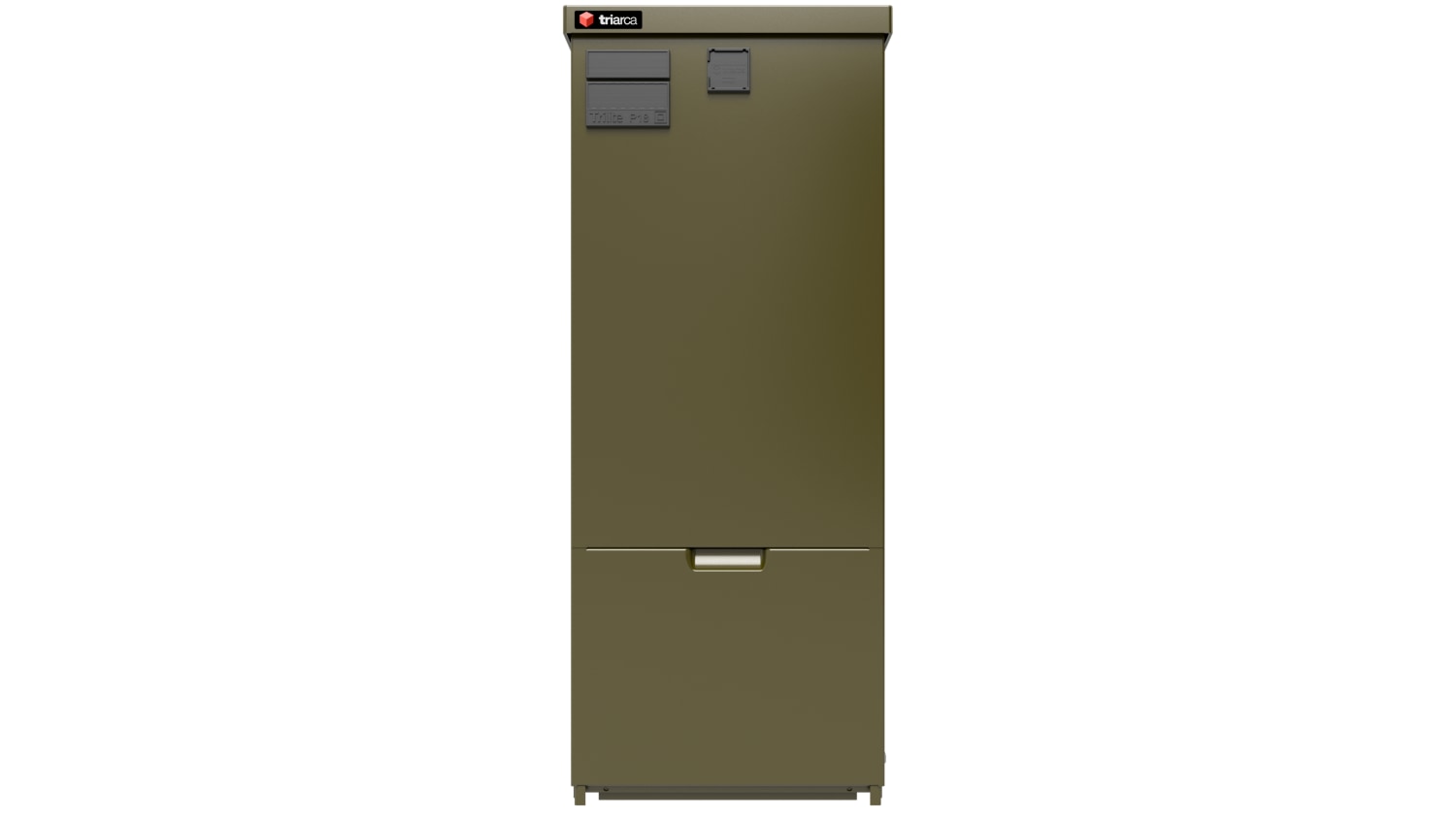

Trilite P12 XL, 400A, KL.II, 38M, grøn

Trilite P XL El-distribution

Trilite P XL el-distribution serien er højere og dybere end den oprindelige Trilite P serie. Trilite P har en højde over jord på 700mm og en dybde på 212mm. Trilite P XL har en højde over jord på 850mm og en dybde på 265mm.

Med Trilite er det lykkedes at udvikle en aluminiumskapsling med en forventet levetid på +60 år for den robuste Rilsan® udgave, og +50 år for polyesterudgaven. Kapslingerne er produceret i søvandsbestandigt aluminium, der tåler barske udendørsmiljøer som salt, havgus, fugt og temperaturskift. Kapslingerne er naturligt ventilerende, og designelementer reducerer kondens.

Trilite P-serien anvendes i el-distributionsnettet, mens andre Trilite produkter er forberedt for montageplade. Kapslingerne fås i to overfladeudgaver: polyester coating eller Rilsan® overflade, afhængigt af om kapslingen skal overholde klasse I eller klasse II specifikationer.

Trilite P med skinnesystem

• Første aluminiums overfladebehandling i verden med Rilsan® som opfylder isolationsklasse II
• Skinnesystem i kobber eller aluminium, 630 A / 400 A
• Forventet levetid +60 år i et C4 miljø

Trilite forberedt for montageplade

• Overfladebehandling i enten Rilsan® eller polyester
• Isolationsklasse I eller II
• Access punkter til kommunikations-netværk, FTTx og kabel TV
• Også brugbart i installationer for vej-, tog-, havn- og pumper mm.
• Forventet levetid +60/+50 år i et C4 miljø

Egenskaber

• Standardfarver: Grøn og grå
• Andre farver som option
• Anti-graffiti overflade
• Aftagelig forlåge for nem adgang
• Trekantlås som standard
• Lågesæt med bygge-strøms-udtag kan tilkøbes
• Udtrækssokkel for hurtig installation
• Forberedt for mærkning og logo
• Egnet til arktiske forhold

Opfylder kravene i standarderne: EN 61439-1, EN 61439-5, IP44 efter EN 60529 og IK10 efter EN 62262.

Planlægning af installation

For at planlægge din installation anbefales det at benytte Easy Planner (login/anmod om adgang på www.kabelskab.dk for fuld dokumentation). Vær forberedt med følgende information:

• Antal tilgange, kabeldimension og kabeldiameter
• Behov for sløjfning til næste kabelskab (evt. FSD kan anvendes)
• Antal afgange, kabeldimension og kabeldiameter
• Valg af aflastningsbøjle (til hvert kabel)
• Evt. pasindsats (hvis 596006 er valgt)
• Evt. beslag til parallelføring
• Evt. værktøj til installation

Kompatible tilbehør og komponenter

• IC Indgangsklemmesæt (16-35mm2) (6/10 moduler)
• IC Indgangsklemmesæt (25-95mm2) (6/12 moduler)
• IC Indgangsklemmesæt (95-300mm2) (8/14 moduler)
• Sikringsliste DZ 2X63A (2,5-35 mm2) (11 moduler)
• Sikringsliste DIN 00 u/klemmer (16-35 mm2) (9 moduler)
• Sikringsliste DIN 2 u/klemmer (50-300 mm2) (26 moduler)
• FSD Indsløjfningsliste u/klemmer (50-240 mm2) (12 moduler)
• OC Afgangsklemmesæt til (16-35mm2) DIN 00
• OC Afgangsklemmesæt til (25-95mm2) DIN 00
• OC Afgangsklemmesæt til (50-95mm2) DIN 2/FSD
• OC Afgangsklemmesæt til (95-240mm2) DIN 2/FSD
• OC Afgangsklemmesæt til (95-300mm2) DIN 2
• OC Dobbelt klemmesæt til (70-240mm2) SE/50-185 SM, DIN 2
• Pasindsats 10A f. sikringsliste 2 X DZ 63A - 596006
• Pasindsats 16A f. sikringsliste 2 X DZ 63A - 596006
• Pasindsats 25A f. sikringsliste 2 X DZ 63A - 596006
• Pasindsats 35A f. sikringsliste 2 X DZ 63A - 596006
• Pasindsats 50A f. sikringsliste 2 X DZ 63A – 596006
• Patronhåndtag, 1-pol, til sikringsliste 596006
• Patronhåndtag, 3-pol, til sikringsliste 596006
• Sammenkoblingsbeslag for KSE+KSM. side/side grå
• Sammenkoblingsbeslag for KSE+KSM. side/side grøn
• Beslag til parallelføring DIN 00
• Beslag til parallelføring DIN 2
• Triarca Isoleret 5mm Unbraco med 3/8" Firkant-sokkel (One Tool)
• 18-22 mm. aflastningsbøjle m.modlæg
• 22-26 mm. aflastningsbøjle m.modlæg
• 26-30 mm. aflastningsbøjle m.modlæg
• 30-34 mm. aflastningsbøjle m.modlæg
• 34-38 mm. aflastningsbøjle m.modlæg
• 38-42 mm. aflastningsbøjle m.modlæg
• 42-46 mm. aflastningsbøjle m.modlæg
• 46-50 mm. aflastningsbøjle m.modlæg
• 50-54 mm. aflastningsbøjle m.modlæg
• 54-58 mm. aflastningsbøjle m.modlæg
• 58-64 mm. aflastningsbøjle m.modlæg
• 70-76 mm. aflastningsbøjle m.modlæg

Tilgængelige skabsstørrelser (Trilite P XL)

• 400A: Bredde 280mm, 13 moduler, Vægt 13kg (Varenr. 692420)
