Wibe kabelstige KHZP, 300 mm, FZV, 6 meter - 6 meter

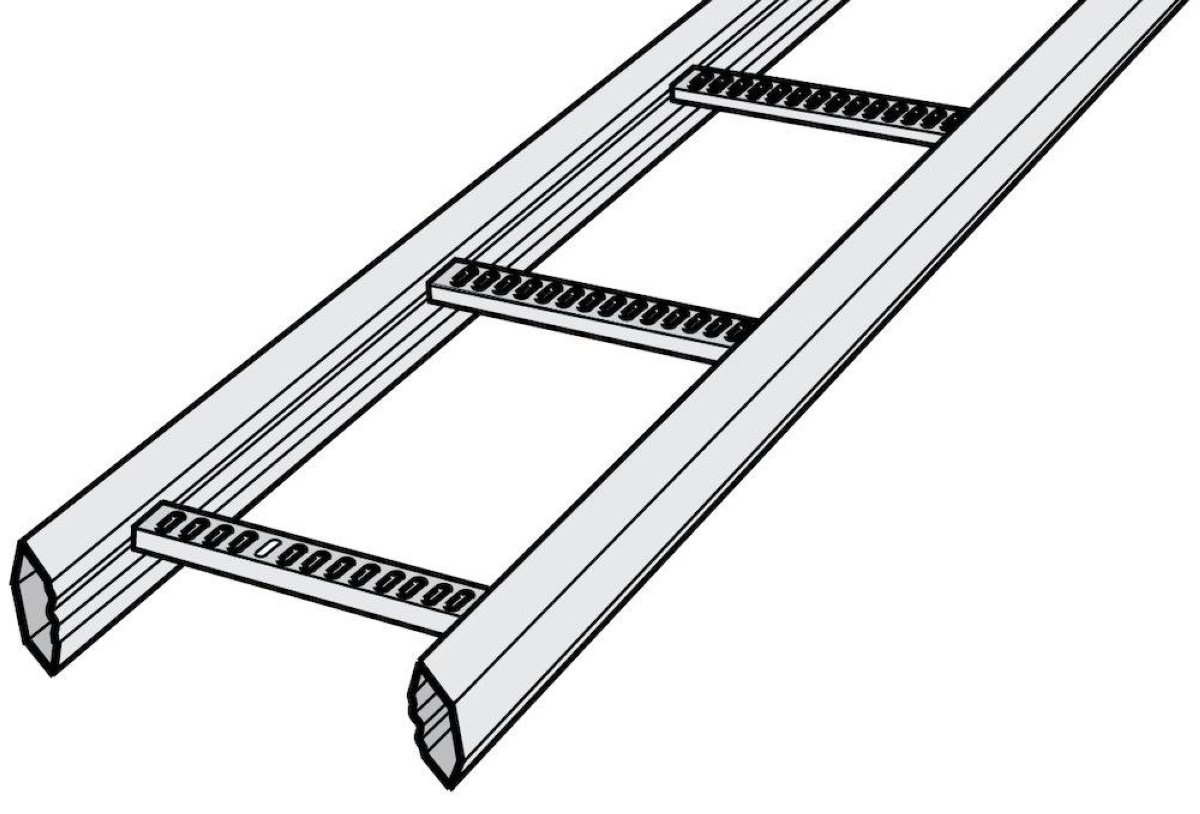

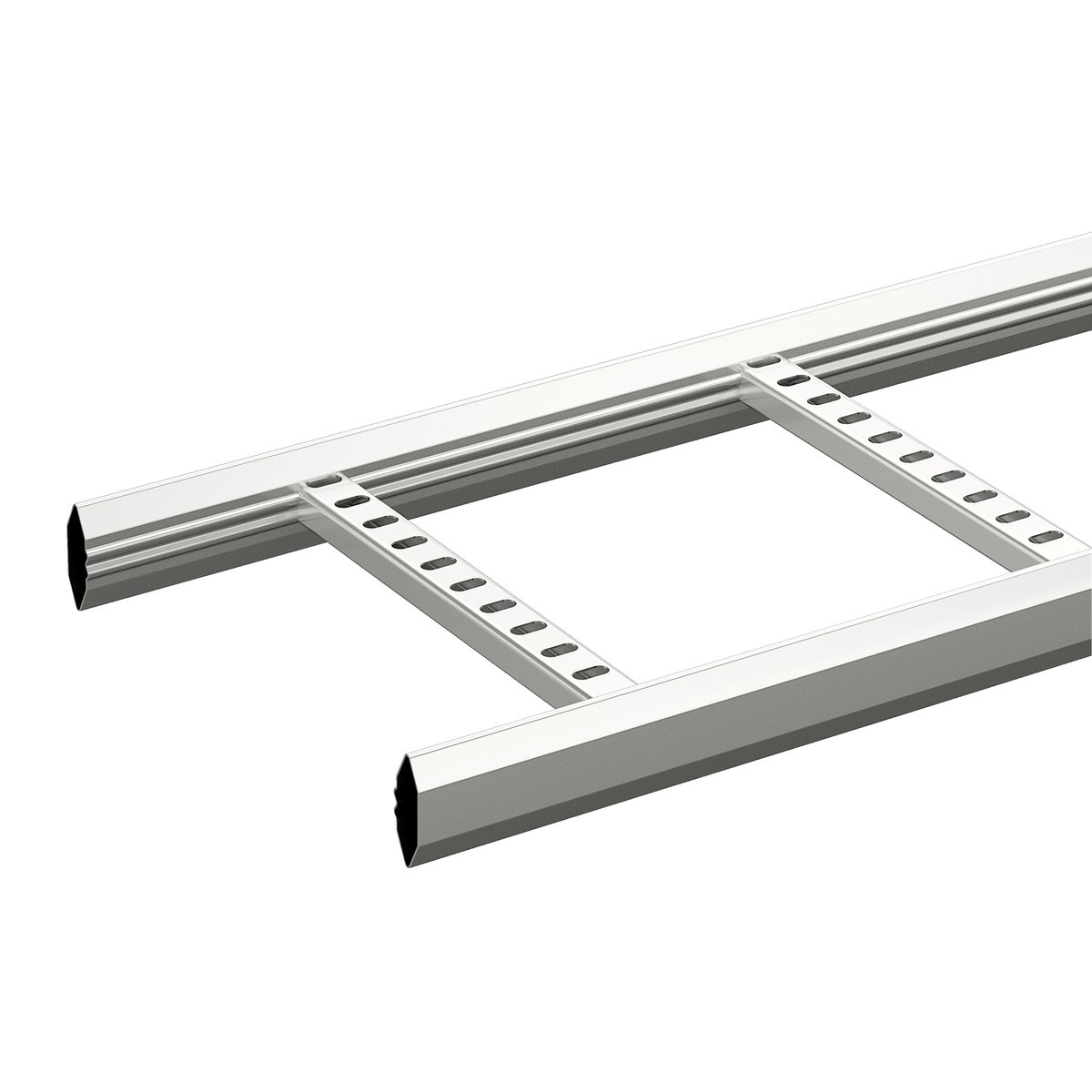

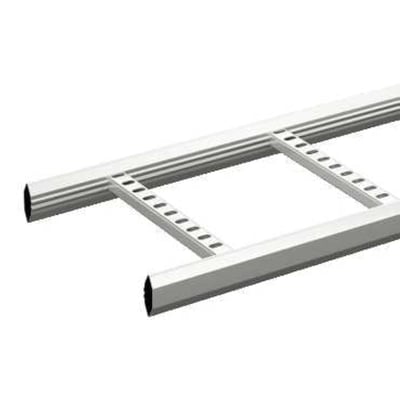

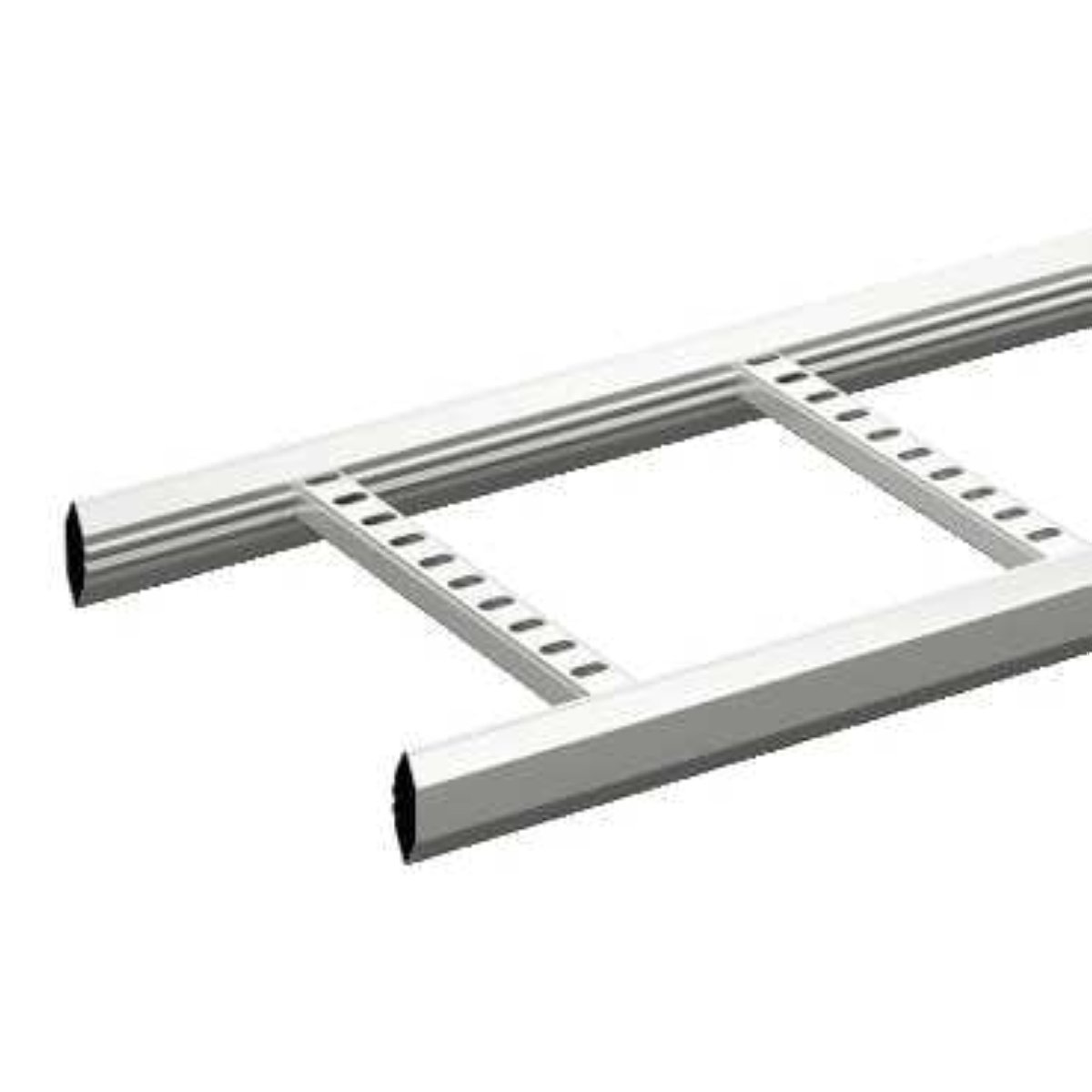

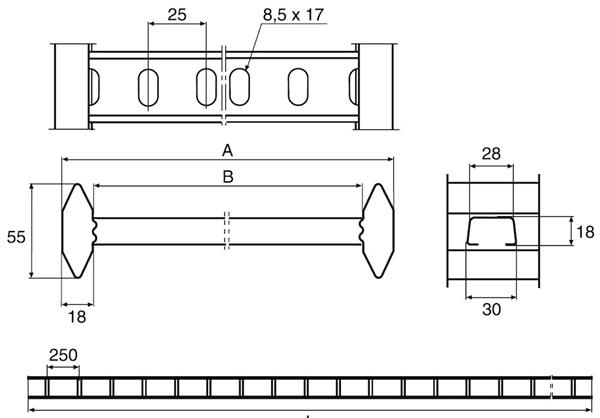

Wibe KHZP kabelstige i varmgalvaniseret stål, 300 mm bred og 6 meter lang, set skråt med perforerede trin.Teknisk stregtegning af Wibe KHZP kabelstige med lukkede sideprofiler og perforerede tværtrin, set skråt fra enden.Målskitse af Wibe KHZP kabelstige med tværprofil, perforeringer og angivne mål, herunder 55 mm højde og 250 mm trinafstand.Skitse af Wibe KHZP kabelstige set skråt ovenfra med lukkede sideprofiler og tværgående trin.Wibe KHZP kabelstige i varmgalvaniseret stål set skråt ovenfra med lange sideprofiler og perforerede trin.
PRISGARANTI
90+ stk. på lager
Levering til din adresse 99,00 kr. (leveres tirsdag d. 17/11 - onsdag d. 18/11)
MetodePrisLeveres
Levering til din adresse99,00 kr.Tirsdag d. 17/11 - onsdag d. 18/11
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Wibe
Varmgalvaniseret kabelstige i stål, 6 meter lang og 300 mm bred, med lukkede sideprofiler og svejste, perforerede trin. Belastningstestet efter IEC 61537, type II. Læs mere…
  • Varenr.:
    8037306478
  • EAN nr.:
    7321677185641
  • Typenr.:
    718564, 8037306478
Længde á 6 meter inkl. moms
1.235,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

Wibe KHZP er en kabelstige til mellemtunge belastninger, fremstillet af varmgalvaniseret stål. Den er 6 meter lang, 300 mm bred og 55 mm høj. Kabelstigen har lukkede, sekskantede sideprofiler og svejste trin. Trinene er beskrevet som flade og perforerede i den tekniske beskrivelse; en supplerende varetekst beskriver dem som runde.

Anvendelsesdataene nævner industrielle installationer både inde og ude, herunder installationer i fødevareindustrien, og henviser til AISI 316 L. Produktets angivne materiale er varmgalvaniseret stål. Korrosionsklassen er angivet som C4 i specifikationerne og C4-C5M i anvendelsesbeskrivelsen.

Funktioner og anvendelse

  • Perforerede trin med 250 mm centerafstand giver mulighed for fastgørelse af kabler.
  • Trinenes underside muliggør montering af M8-møtrik til ophængning af pendler til rørinstallationer.
  • Kan samles med eksempelvis samling 21 eller samling 22.
  • Kan anvendes som lodret kabelstige.
  • Ved gennemføring i en brandvæg skal stigen skæres af på begge sider af væggen.
  • Kabelstigen må ikke benyttes til at gå eller klatre på.

Tekniske specifikationer

  • Materiale og overfladebehandling: varmgalvaniseret stål.
  • Mål: 6 meter lang, 300 mm bred og 55 mm høj.
  • Vægt: 2,93 kg/m.
  • Nyttigt tværsnit: 31.320.000 mm².
  • Driftstemperaturområde: -40 til 120 °C.
  • Mulig støtteafstand: 1,5-4 meter.
  • Belastningstest: IEC 61537, type II.
  • Ved ensartet fordelt belastning er den angivne minimumssikkerhedsfaktor mod brud 1,7.
  • Sikker arbejdsbelastning efter IEC 61537: 4.326 N/m ved 1,5 meters støtteafstand, 2.374 N/m ved 2 meter, 1.009 N/m ved 3 meter og 349 N/m ved 4 meter.

Montering og belastning

Ved samling skal samlingen placeres midt mellem to spænd. Belastningsværdierne er angivet efter IEC 61537 for de nævnte støtteafstande.

Specifikationer

  • Varenummer:
    8037306478
  • EAN nummer:
    7321677185641
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    718564, 8037306478
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Kabelstiger
  • Bredde:
    300 mm
  • Drifttemperaturområde:
    -40 - 120 °C
  • Farve:
    Ingen
  • Højde:
    55.0 mm
  • Korrosionsklasse:
    C4
  • Længde:
    6000 mm
  • Lodret kabelstige:
    Ja
  • Materiale:
    Stål
  • Materiale:
    Stål ( Varmgalvaniseret )
  • Materialekvalitet:
    Andet
  • Montering af sprosse:
    Svejste
  • Mulig støtteafstand:
    1.5 - 4 m
  • Nyttige tværsnit:
    31320000.0 mm²
  • Overflade:
    Varmgalvaniseret
  • Overfladebehandling:
    Varmgalvaniseret
  • Rustfrit stål, farvet:
    Nej
  • Sikker arbejdsbelastning i henhold til IEC 61537 med støtteafstand 1,5 m:
    4326.0 N/m
  • Sikker arbejdsbelastning i henhold til IEC 61537 med støtteafstand 2,0 m:
    2374.0 N/m
  • Sikker arbejdsbelastning i henhold til IEC 61537 med støtteafstand 3,0 m:
    1009.0 N/m
  • Sikker arbejdsbelastning i henhold til IEC 61537 med støtteafstand 4,0 m:
    349.0 N/m
  • Trin centerafstand:
    250.0 mm
  • Trintype:
    Perforeret profil
  • Type af belastningstest i henhold til IEC 61537:
    Type II
  • Type sidevæg:
    Rørformet (lukket)
  • Vægt:
    2.93 kg/m
  • Vidtspændende udførelse:
    Nej
  • Producent/forhandler:
    Wibe
