Maksimalafbryder ComPacT NSXm Vigi, 25 kA, 4P4D, 100 A, Micrologic 4.1, strømrelæ E

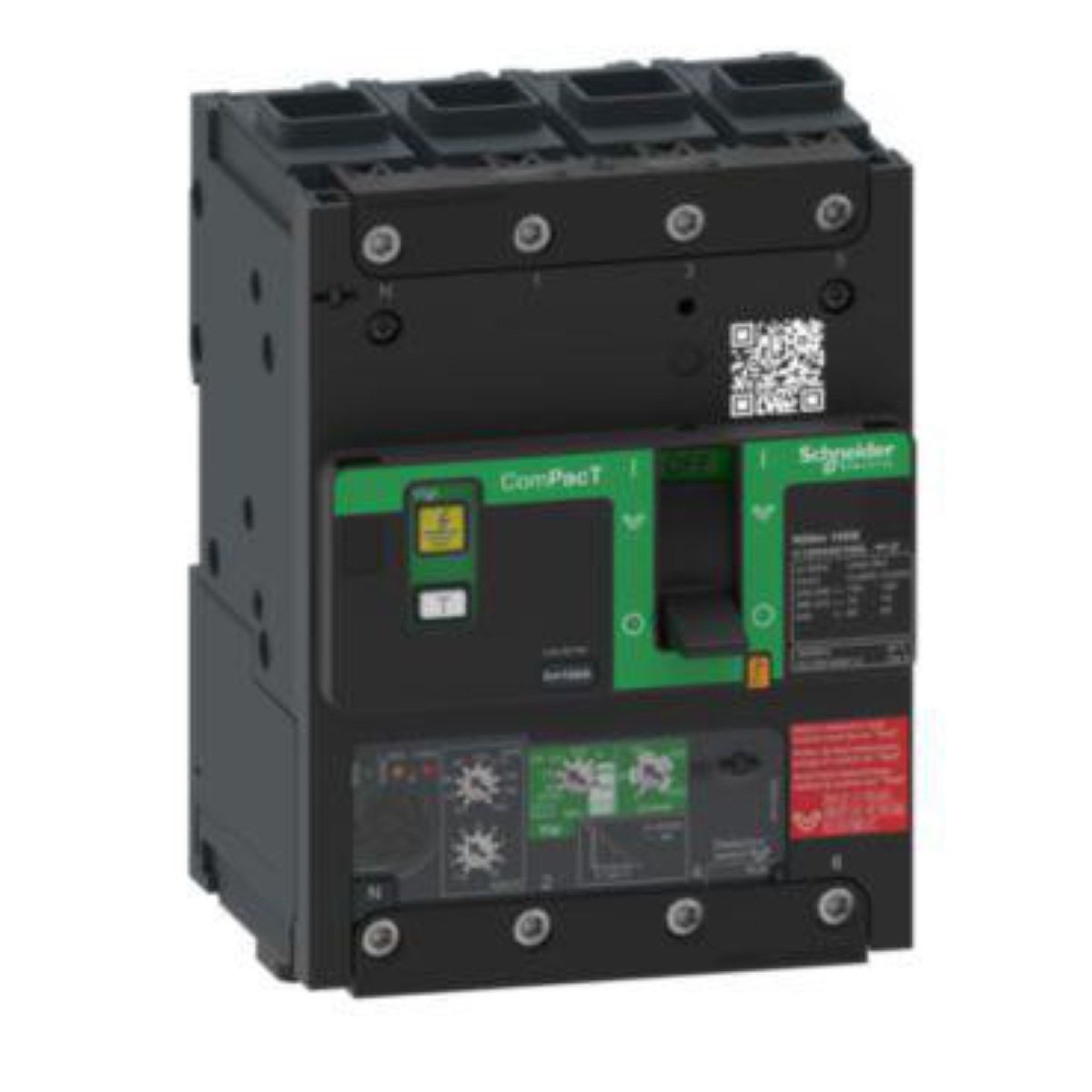

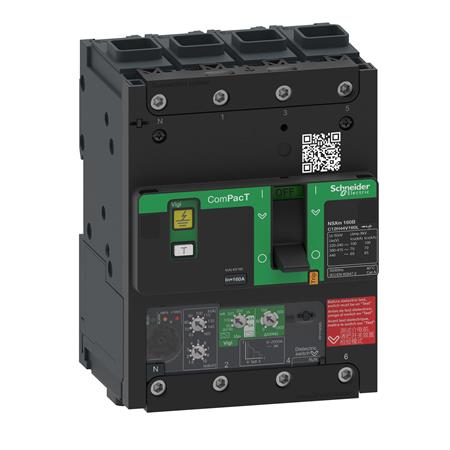

Schneider Electric ComPacT NSXm Vigi maksimalafbryder, 4-polet og 100 A, set skråt forfra med tilslutninger øverst.Schneider Electric ComPacT NSXm Vigi maksimalafbryder, 4-polet og 100 A, vist mere direkte forfra med betjeningsgreb og kontrolfelter.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 26/11 - tirsdag d. 8/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Erhverv49,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Hjemmelevering59,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 25/11 - mandag d. 7/12
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket Schneider Electric
4-polet ComPacT NSXm100B maksimalafbryder med 100 A mærkestrøm, integreret jordfejlsbeskyttelse og 25 kA Icu. Læs mere…
  • Varenr.:
    3322746816
  • EAN nr.:
    3606481992581
  • Typenr.:
    C11B44V100L
pr. stk. inkl. moms
14.264,00 kr.

Måske interessant?

Beskrivelse

ComPacT NSXm100B er en fastmonteret maksimalafbryder med fire poler (4P4D), 100 A mærkestrøm og integreret jordfejlsbeskyttelse (ELCB). Den leveres som et komplet apparat med beskyttelsesenhed og har typebetegnelsen C11B44V100L.

Elektriske data

  • Mærkespænding: 220–440 V. Driftsspænding: 440 V AC ved 50/60 Hz.
  • Kortslutningsbrydeevne (Icu): 25 kA rms ved 415 V AC, 50/60 Hz. Den nominelle Icu er desuden angivet til 25 kA ved 400 V, 50 Hz.
  • Indstillingsområde for overbelastningsudløser: 40–100 A.
  • Indstillingsområde for korttidsforsinket kortslutningsudløser: 60–1000 A.
  • Indstillingsværdi for momentan kortslutningsudløser: 1500 A.
  • Effekttab: 19,2 W.

Funktioner og tilslutning

Afbryderen betjenes med knebel. Hovedstrømkredsens tilslutninger er placeret foran og udført med skrueforbindelse. Enheden har udløserindikator og er egnet til DIN-skinne-montage. Serien har Everlink-tilslutningsteknologi samt indbygget mulighed for montering på DIN-skinne og bundplade. Der findes typer af hjælpekontakter og udløsespoler med skrueløse terminaler, som kan ses udefra gennem et transparent frontdæksel.

  • Ingen hjælpekontakter monteret: 0 NO, 0 NC og 0 med skiftefunktion.
  • Integreret motordrev: Nej. Motordrev som option: Nej.
  • Underspændingsudløser: Nej.
  • Kapslingsklasse: IP40.

Mål og standarder

Målene er 108 mm bred, 144 mm høj og 80 mm dyb. Enheden er angivet i overensstemmelse med IEC 60947, CCC og EAC samt marine specifikationer.

Specifikationer

  • Varenummer:
    3322746816
  • EAN nummer:
    3606481992581
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    C11B44V100L
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    4.0
  • DIN-skinne montage valgfri:
    Nej
  • Effekttab:
    19.2 W
  • Egnet for DIN-skinne montering:
    Ja
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for korttidsforsinket kortslutningsudløser:
    60 - 1000 A
  • Indstillingsområde for momentan kortslutningsudløser:
    1500 - 1500 A
  • Indstillingsområde for overbelasningsudløser:
    40 - 100 A
  • Integreret jordfejlsbeskyttelse:
    Ja
  • Integreret motordrev:
    Nej
  • Kapslingsklasse IP:
    IP40
  • Komplet apparat med beskyttelsesenhed:
    Ja
  • Mærkespænding:
    220 - 440 V
  • Med underspændingsudløser:
    Nej
  • Motordrev som option:
    Nej
  • Nominel kortslutningsstrøm Icu ved 400 V, 50 Hz:
    25.0 kA
  • Nominel strøm IE:
    100.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    Ja
  • Serie:
    ComPacT NSXm
  • Producent/forhandler:
    Schneider Electric
