ComPacT NSXm F Vigi maksimalafbryder, 3P3D, 160 A, 36 kA, Micrologic 4.1

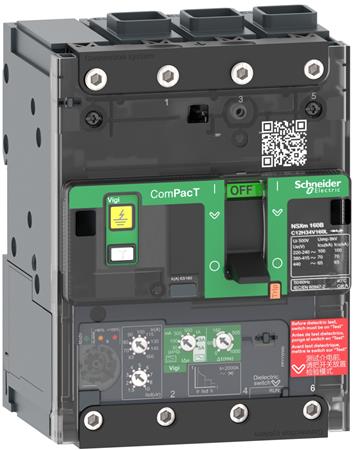

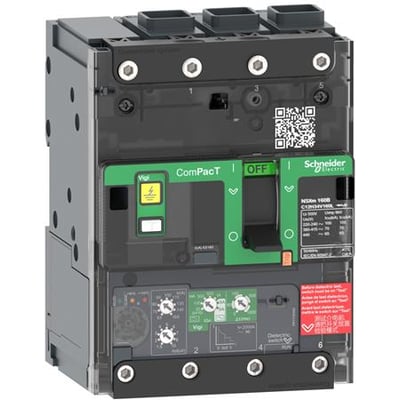

Schneider Electric ComPact NSXm160F maksimalafbryder med Vigi-fejlstrømsbeskyttelse og grøn betjeningsfront.Schneider Electric ComPact NSXm160F, 3-polet maksimalafbryder på 160 A med Vigi-modul, set skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 6/11 - onsdag d. 18/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 6/11 - onsdag d. 18/11
GLS Erhverv49,00 kr.Fredag d. 6/11 - onsdag d. 18/11
GLS Hjemmelevering59,00 kr.Fredag d. 6/11 - onsdag d. 18/11
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 5/11 - tirsdag d. 17/11
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket Schneider Electric
Fastmonteret 3P3D maksimalafbryder med 160 A mærkestrøm, integreret fejlstrømsbeskyttelse, IP40 og 36 kA kortslutningsbrydeevne. Læs mere…
  • Varenr.:
    3322746942
  • EAN nr.:
    3606481992710
  • Typenr.:
    C12F34V160L
pr. stk. inkl. moms
13.261,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket
Se hele serien
Udvalgte kategorier fra serien

Beskrivelse

Produktbeskrivelse

ComPacT NSXm F Vigi er en fastmonteret maksimalafbryder med 3 poler og 3 beskyttede poler (3P3D). Den har en mærkestrøm på 160 A, et Micrologic 4.1-strømrelæ og integreret fejlstrømsbeskyttelse (ELCB). Apparatet leveres komplet med beskyttelsesenhed.

Funktioner og tilslutning

  • Kortslutningsbrydeevne (Icu): 36 kA. Specifikationerne angiver 36 kA ved 400 V AC, mens leverandørbeskrivelsen angiver 36 kA rms ved 415 VAC, 50/60 Hz.
  • Driftsspænding: 440 VAC, 50/60 Hz.
  • Hovedstrømkredsen tilsluttes med skrueforbindelse foran.
  • Betjening med knebel. Udløserindikator er inkluderet.
  • Ingen integreret motordrift eller mulighed for motordrev. Underspændingsudløser er ikke inkluderet.
  • Der er angivet 0 NO-hjælpekontakter, 0 NC-hjælpekontakter og 0 hjælpekontakter med skiftefunktion.
  • Effekttab: 36,9 W.

Montering og mål

Apparatet er beregnet til indbygning og fast montering og er egnet til DIN-skinne- og bundplademontering. Kapslingsklassen er IP40. Målene er 108 mm bredde × 144 mm højde × 80 mm dybde.

ComPacT NSXm-serien omfatter også hjælpekontakter og udløserspoler med skrueløse terminaler. Leverandørbeskrivelsen angiver, at disse kan ses udefra gennem et transparent frontdæksel.

Identifikation og standarder

  • Serie: ComPacT NSXm
  • Typebetegnelse: C12F34V160L
  • Standarder og specifikationer: IEC 60947, CCC, EAC samt marinespecifikationer.

Specifikationer

  • Varenummer:
    3322746942
  • EAN nummer:
    3606481992710
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    C12F34V160L
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    3.0
  • DIN-skinne montage valgfri:
    False
  • Effekttab:
    36.9 W
  • Egnet for DIN-skinne montering:
    True
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for korttidsforsinket kortslutningsudløser:
    - A
  • Indstillingsområde for momentan kortslutningsudløser:
    - A
  • Indstillingsområde for overbelasningsudløser:
    - A
  • Integreret jordfejlsbeskyttelse:
    True
  • Integreret motordrev:
    False
  • Kapslingsklasse IP:
    IP40
  • Komplet apparat med beskyttelsesenhed:
    True
  • Mærkespænding:
    - V
  • Med underspændingsudløser:
    False
  • Motordrev som option:
    False
  • Nominel kortslutningsstrøm Icu ved 400 V, AC:
    36.0 kA
  • Nominel strøm IE:
    160.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    True
  • Serie:
    ComPacT NSXm
  • Producent/forhandler:
    Schneider Electric
