ComPacT NSXm F maksimalafbryder, 4P4D, 160 A, 36 kA, TM160D

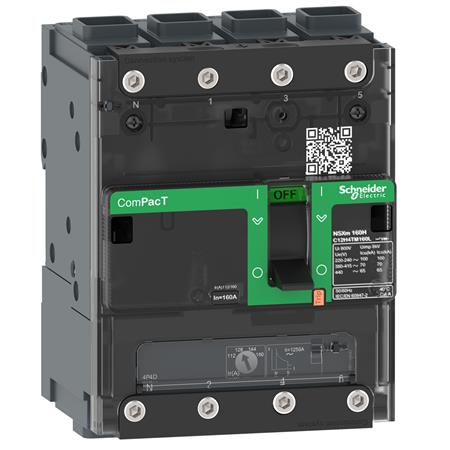

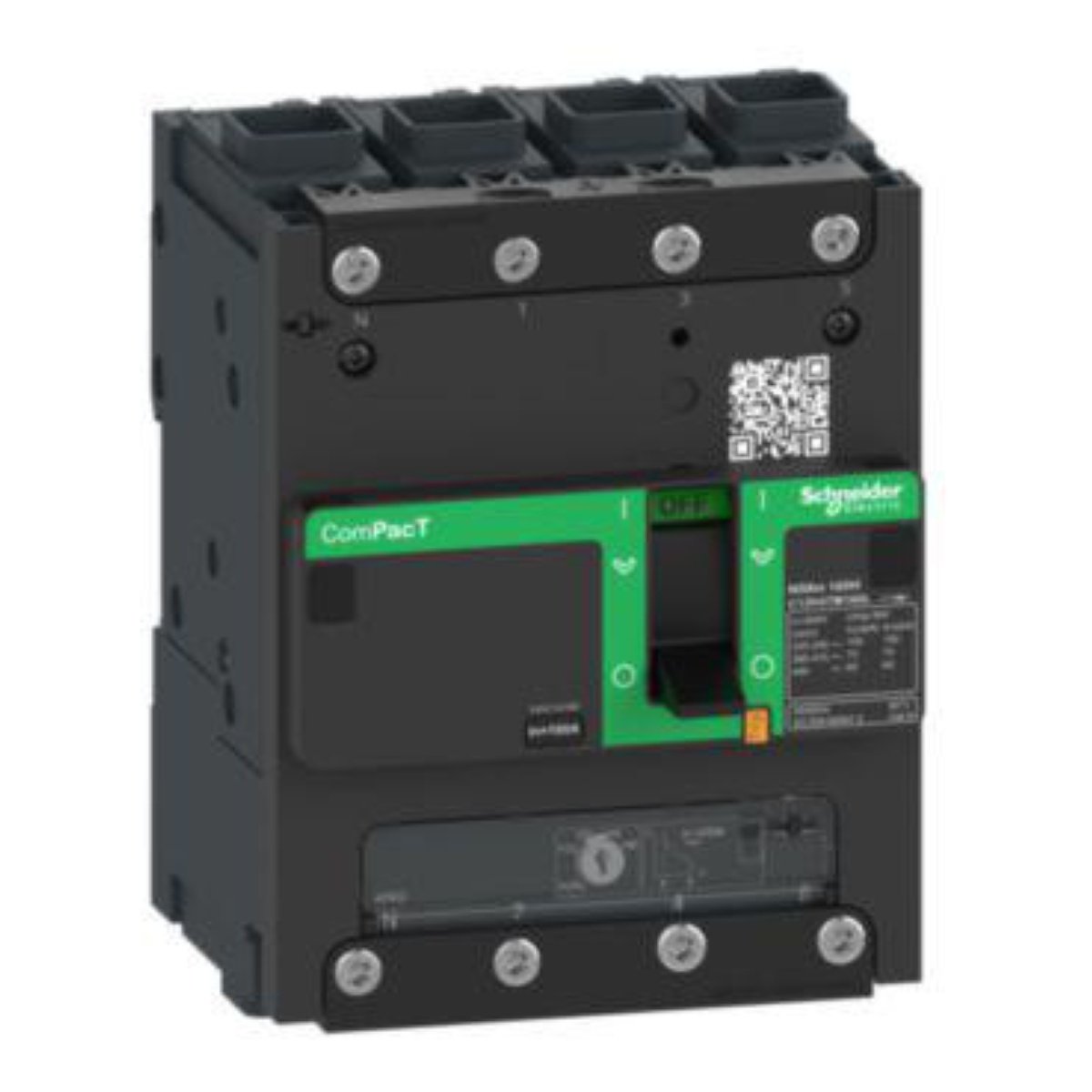

Schneider Electric ComPacT NSXm maksimalafbryder i mørkegråt kabinet, set skråt forfra med grøn betjening og fire poler.Schneider Electric ComPacT NSXm 4-polede maksimalafbryder set mere lige forfra med grøn betjeningsdel og fire tilslutninger øverst.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 6/11 - onsdag d. 18/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 6/11 - onsdag d. 18/11
GLS Erhverv49,00 kr.Fredag d. 6/11 - onsdag d. 18/11
GLS Hjemmelevering59,00 kr.Fredag d. 6/11 - onsdag d. 18/11
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 5/11 - tirsdag d. 17/11
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket Schneider Electric
4-polet ComPacT NSXm maksimalafbryder med 160 A mærkestrøm, termomagnetisk udløser, IP40 og 36 kA kortslutningsbrydeevne. Læs mere…
  • Varenr.:
    3322745587
  • EAN nr.:
    3606481990853
  • Typenr.:
    C12F4TM160L
pr. stk. inkl. moms
7.581,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket
Se hele serien
Udvalgte kategorier fra serien

Beskrivelse

ComPacT NSXm maksimalafbryder

Denne fastmonterede, 4-polede maksimalafbryder har 4 beskyttede poler (4P4D), en mærkestrøm på 160 A og en indbygget termomagnetisk udløserenhed. Den er beregnet til lavspændingsstandardapplikationer og har betjening med knebel.

Leverandørbeskrivelsen angiver en kortslutningsbrydeevne på 36 kA ved 415 VAC. Attributdata angiver Icu på 36 kA ved 400 V AC, 50 Hz. Typebetegnelsen er C12F4TM160L.

Funktioner og tilslutning

  • Hovedstrømkredsen tilsluttes foran med skrueforbindelse.
  • Egnet til DIN-skinnemontering; leverandørbeskrivelsen angiver også montering på bundplade.
  • Udløserindikator er inkluderet.
  • Kapslingsklasse IP40.
  • Effekttab: 54,8 W.
  • Ingen integreret jordfejlsbeskyttelse, underspændingsudløser eller motordrev. Motordrev er heller ikke angivet som tilvalg.
  • Produktdata angiver 0 NO-hjælpekontakter, 0 NC-hjælpekontakter og 0 hjælpekontakter med skiftefunktion.

Serie, mål og specifikationer

ComPacT NSXm-serien har Everlink-teknologi. Leverandørbeskrivelsen omtaler også nye typer hjælpekontakter og udløsespoler med skrueløse terminaler, som kan ses udefra gennem et transparent frontdæksel. Disse dele er ikke angivet som inkluderet i denne maksimalafbryder.

  • Mål: 108 mm (B) × 137 mm (H) × 80 mm (D).
  • Type: C12F4TM160L; udløserbetegnelse: TM160D.
  • Overensstemmelse med IEC 60947, CCC og EAC samt marine specifikationer.

Leverandøren beskriver ComPacT NSXm som en af de mindste MCCB-serier på markedet.

Specifikationer

  • Varenummer:
    3322745587
  • EAN nummer:
    3606481990853
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    C12F4TM160L
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    4.0
  • DIN-skinne montage valgfri:
    False
  • Effekttab:
    54.8 W
  • Egnet for DIN-skinne montering:
    True
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for korttidsforsinket kortslutningsudløser:
    - A
  • Indstillingsområde for momentan kortslutningsudløser:
    - A
  • Indstillingsområde for overbelasningsudløser:
    - A
  • Integreret jordfejlsbeskyttelse:
    False
  • Integreret motordrev:
    False
  • Kapslingsklasse IP:
    IP40
  • Komplet apparat med beskyttelsesenhed:
    True
  • Mærkespænding:
    - V
  • Med underspændingsudløser:
    False
  • Motordrev som option:
    False
  • Nominel kortslutningsstrøm Icu ved 400 V, AC:
    36.0 kA
  • Nominel strøm IE:
    160.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    True
  • Serie:
    ComPacT NSXm
  • Producent/forhandler:
    Schneider Electric
