- Varenr.:3322746049
- EAN nr.:3606481991515
- Typenr.:C11N3TM063B
Måske interessant?
Beskrivelse

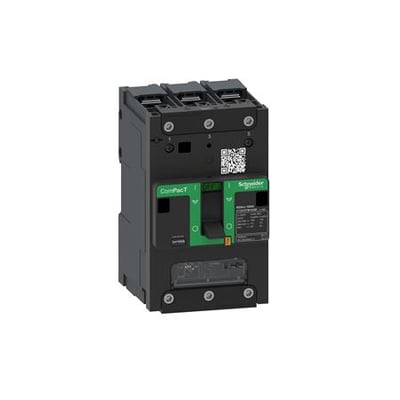

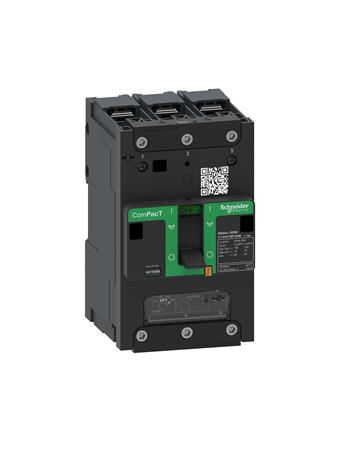

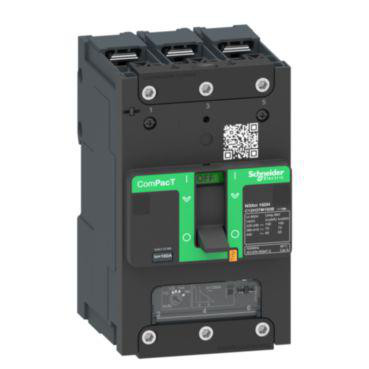

ComPacT NSXm maksimalafbryder
Denne 3-polede maksimalafbryder har en indbygget termomagnetisk strømrelæenhed og en mærkestrøm på 63 A. Den er beregnet til LV-standardapplikationer og har en kortslutningsbrydeevne på 50 kA ved 415 VAC ifølge leverandørbeskrivelsen. Den nominelle kortslutningsstrøm Icu er angivet til 50 kA ved 400 V, 50 Hz.
Modellen er C11N3TM063B. Mærkespændingen er 220–690 V, og kapslingsklassen er IP40.
Funktioner og tilslutning
- Termomagnetisk udløser med indstillingsområde for overbelastningsudløser på 44,1–63 A.
- Indstillingsområde for momentan kortslutningsudløser: 800 A.
- Betjening med knebel og udløserindikator.
- Hovedstrømkredsen tilsluttes foran med skrueforbindelse.
- Komplet apparat med beskyttelsesenhed.
- Ingen integreret jordfejlsbeskyttelse, underspændingsudløser eller motordrev. Motordrev er heller ikke angivet som tilvalg.
- Ingen hjælpekontakter: 0 NO-kontakter, 0 NC-kontakter og 0 hjælpekontakter med skiftefunktion.
- Effekttab: 17,1 W.
Montering og konstruktion
Enheden er et fastmonteret indbygningselement og er egnet til DIN-skinne. Leverandørbeskrivelsen angiver også bundplademontering. ComPacT NSXm-serien omfatter Everlink-teknologi samt typer af hjælpekontakter og udløsespoler med skrueløse terminaler. Disse kan ses udefra gennem det transparente frontdæksel.
Målene er 81 mm bred, 137 mm høj og 80 mm dyb.
Standarder og specifikationer
Enheden er angivet som værende i overensstemmelse med IEC 60947, CCC og EAC samt marine specifikationer.
Specifikationer
-
Varenummer:3322746049
-
EAN nummer:3606481991515Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:C11N3TM063BNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal hjælpekontakter med skifte funktion:0.0
-
Antal hjælpekontakter som er NO:0.0
-
Antal hjælpekontakter som er NC:0.0
-
Antal poler:3.0
-
DIN-skinne montage valgfri:Nej
-
Effekttab:17.1 W
-
Egnet for DIN-skinne montering:Ja
-
Enhedskontruktion:Indbygningelement, fastmonteret
-
Indstillingsområde for momentan kortslutningsudløser:800 - 800 A
-
Indstillingsområde for overbelasningsudløser:44.1 - 63 A
-
Integreret jordfejlsbeskyttelse:Nej
-
Integreret motordrev:Nej
-
Kapslingsklasse IP:IP40
-
Komplet apparat med beskyttelsesenhed:Ja
-
Mærkespænding:220 - 690 V
-
Med underspændingsudløser:Nej
-
Motordrev som option:Nej
-
Nominel kortslutningsstrøm Icu ved 400 V, 50 Hz:50.0 kA
-
Nominel strøm IE:63.0 A
-
Placering af tilslutning for hovedstrømkredsen:Foran
-
Tilslutningstype hovedstrømkreds:Skrueforbindelse
-
Type af betjeningselement:Knebel
-
Udløserindikator findes:Ja
-
Serie:ComPacT NSXm
-
Producent/forhandler:Schneider Electric
