Viega Prestabo bøjning 90°, muffe/nippel, 22 mm, PN 16, 558215

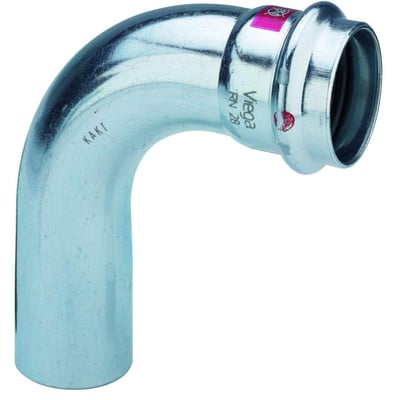

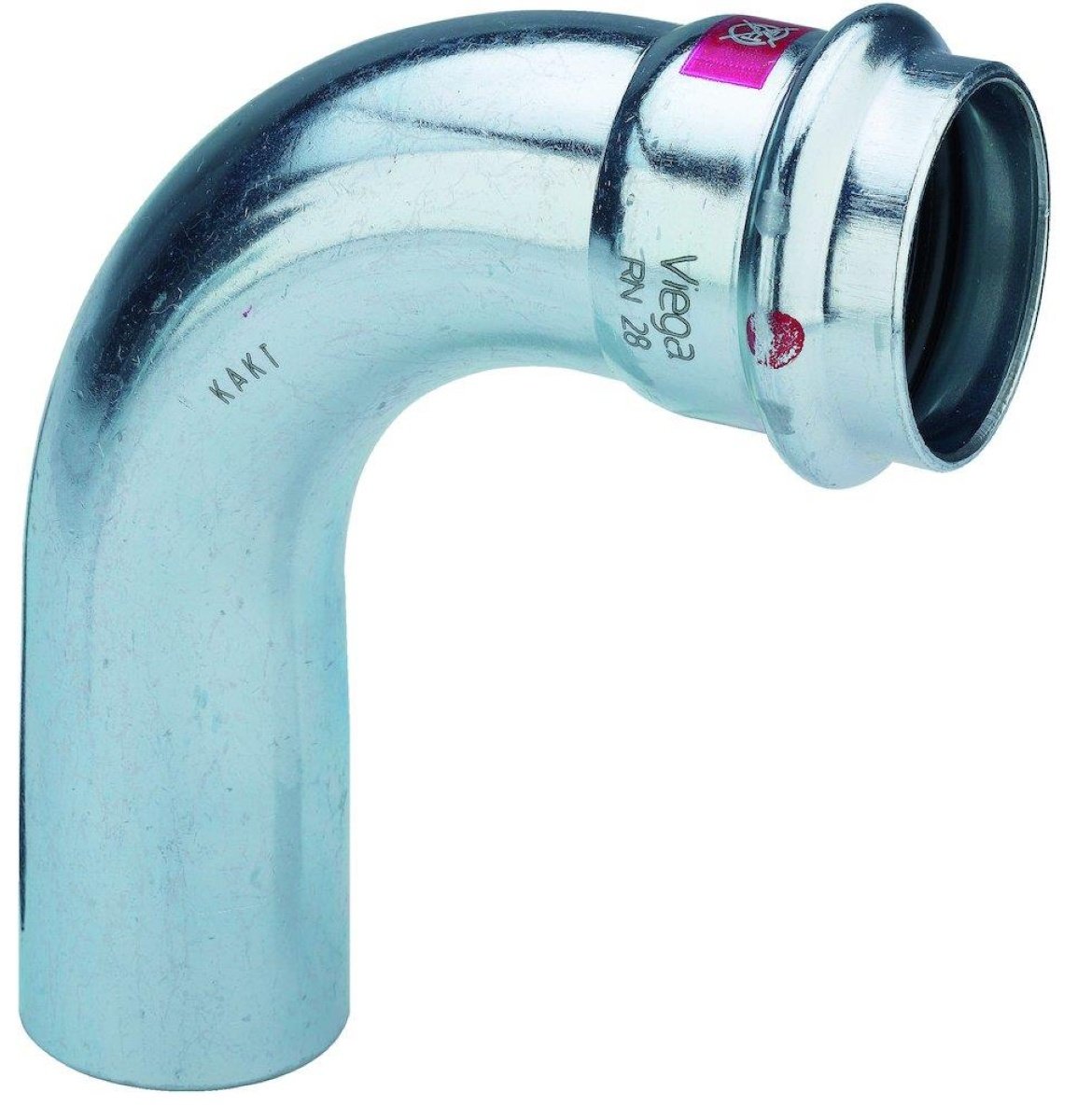

Viega Prestabo 90°-bøjning i forzinket stål med 22 mm muffe og nippel, vist med pressmuffen vendt mod højre.Viega Prestabo 90°-bøjning i forzinket stål, set skråt forfra med hele bøjningen og den åbne pressmuffe mod højre.
PRISGARANTI
900+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 21/11
GLS Erhverv49,00 kr.Mandag d. 23/11
GLS Hjemmelevering59,00 kr.Mandag d. 23/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket Viega
Viega Prestabo 90°-bøjning i galvanisk forzinket stål med EPDM-pakning, 22 mm muffe/nippel, V-kontur og SC-Contur. PN 16. Ikke til drikkevand. Læs mere…
  • Varenr.:
    033900022
  • EAN nr.:
    4015211558215
  • Typenr.:
    558215
pr. stk. inkl. moms
31,00 kr.

Andre købte også

Måske interessant?

Beskrivelse

Produktbeskrivelse

Viega Prestabo bøjning med 90° vinkel, 22 mm presstilslutning og indstiksende. Fittingen er fremstillet af ulegeret stål og har galvanisk zinkbelægning. Den leveres med EPDM-pakning og er mærket med rød markering, der angiver, at Prestabo-systemet ikke er beregnet til drikkevandsinstallationer.

  • Serie: Prestabo
  • Type: Bøjning, 90°
  • Tilslutninger: 22 mm pressystem og 22 mm indstiksende
  • Nominel diameter: DN 20 på begge tilslutninger
  • Presbakke og kontur: V-bakker og V-kontur; SC-kontur ved begge tilslutninger
  • Materiale: Stål, materialekvalitet St. 35 (DIN 10308); systembeskrivelsen angiver ulegeret stål 1.0308 (E235) iht. DIN EN 10305-3
  • Overflade: Galvanisk forzinket og blå kromateret; tilslutningernes overfladebehandling er angivet som ubehandlet
  • Tætningsmateriale: EPDM
  • Varenummer: 033900022; type-/modelnummer: 558215; EAN: 4015211558215

SC-Contur og tekniske data

Fittingen har SC-Contur. En fitting, der ikke er presset, bliver synligt utæt ved fyldning af anlægget. SC-Contur er angivet som certificeret efter DVGW-arbejdsseddel W 534, punkt 12.14. Ved tæthedsprøvning kan upressede fittings registreres ved vandtryk fra 0,1 til 0,65 MPa og ved tør prøvning med trykluft eller inerte gasser fra 22 hPa til 0,3 MPa.

  • Trykklasse: PN 16
  • Maks. arbejdstryk ved 20 °C: 16 bar
  • Maks. driftstryk ved maks. medietemperatur: 16 bar
  • Temperaturområde for kontinuerlig middeltemperatur angivet for produktet: -25 til 105 °C
  • Systemdata med EPDM-pakning angiver en maksimal driftstemperatur på 110 °C og et maksimalt driftstryk på 1,6 MPa (PN 16)
  • Længde tilslutning 1: 49,4 mm; reel arbejdslængde: 26,4 mm
  • Længde tilslutning 2: 49,9 mm; reel arbejdslængde: 23,0 mm
  • Trækfast: Ja; reducerende: Nej; excentrisk: Nej
  • Uden udlufter, aftap, termisk isolering og stopbuffer
  • VdS-kontrolleret og UL-undersøgt

Anvendelse og Prestabo-systemet

Prestabo-systemet er angivet til varmeanlæg, industri- og anlægsbyggeri, solvarmeanlæg, klimaanlæg og vandbaserede kølekredse. Sprinkleranlæg og trykluftanlæg er angivet i forbindelse med sendzimirforzinkede rør. Systemet er ikke beregnet til drikkevandsinstallationer.

Systembeskrivelsen omfatter systemrør af ulegeret stål 1.0308 (E235) iht. DIN EN 10305-3 med udvendig galvanisk forzinkning; rør af 1.0308 (E235) iht. DIN EN 10305 med udvendig galvanisk forzinkning og hvid polypropylenkappe (PP, RAL 9001); samt rør af 1.0215 (E220) iht. DIN EN 10305, sendzimirforzinket indvendigt og udvendigt. De angivne standarddimensioner er 12, 15, 18, 22, 28, 35, 42 og 54 mm. XL-dimensionerne er 64,0, 76,1, 88,9 og 108,0 mm.

Den galvaniske forzinkning giver ikke varig beskyttelse mod udvendig korrosion ved kontakt med fugt eller korrosivt virkende byggematerialer.

Specifikationer

  • Varenummer:
    033900022
  • EAN nummer:
    4015211558215
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    558215
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    1Stk
  • Bakker:
    V bakker
  • Diameter:
    22 mm
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Bøjning
  • Gastilladelse QA:
    Nej
  • Grad:
    90 °
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Nej
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde tilslutning 1:
    49.4 mm
  • Længde tilslutning 2:
    49.9 mm
  • LPCB-undersøgelse:
    Nej
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Forzinket stål
  • Materiale tilslutning 1:
    Stål
  • Materiale tilslutning 2:
    Stål
  • Materialekvalitet tilslutning 2:
    St. 35 ( DIN 10308)
  • Materialekvalitet tilslutning 1:
    St. 35 ( DIN 10308)
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med trermisk isolering:
    Nej
  • Med udlufter:
    Nej
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN20
  • Nominel diameter tilslutning 1:
    DN20
  • Overflade:
    FZ
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Galvanisk/elektrolytisk zinkbelagt
  • Overfladebeskyttelse tilslutning 2:
    Galvanisk/elektrolytisk zinkbelagt
  • Pres-ende type:
    Muffe/nippel
  • Reducerende:
    Nej
  • Reel arbejdslængde tilslutning 1:
    26.4 mm
  • Reel arbejdslængde tilslutning 2:
    23.0 mm
  • Ring stivhedsklasse:
    Andet
  • Rørdimension 1:
    22mm
  • Rørdimension 2:
    22mm
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Indstik
  • Trækfast:
    Ja
  • Tryktrinsflange:
    PN 16
  • Type:
    Bøjning
  • Udvendig rørdiameter tilslutning 2:
    22.0 mm
  • Udvendig rørdiameter tilslutning 1:
    22.0 mm
  • UL-undersøgelse:
    Ja
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Ja
  • Vinkel:
    90gr
  • Vinkel på bøjning:
    90.0 °
  • Serie:
    Prestabo
  • Producent/forhandler:
    Viega
