Viega Prestabo bøjning 45°, 22 mm, muffe/nippel

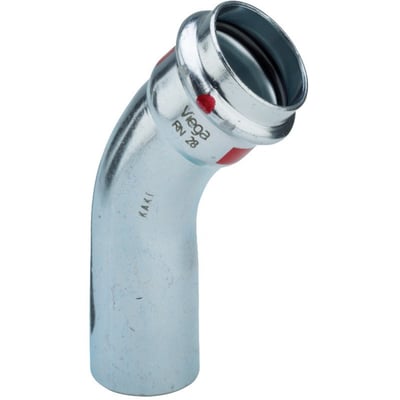

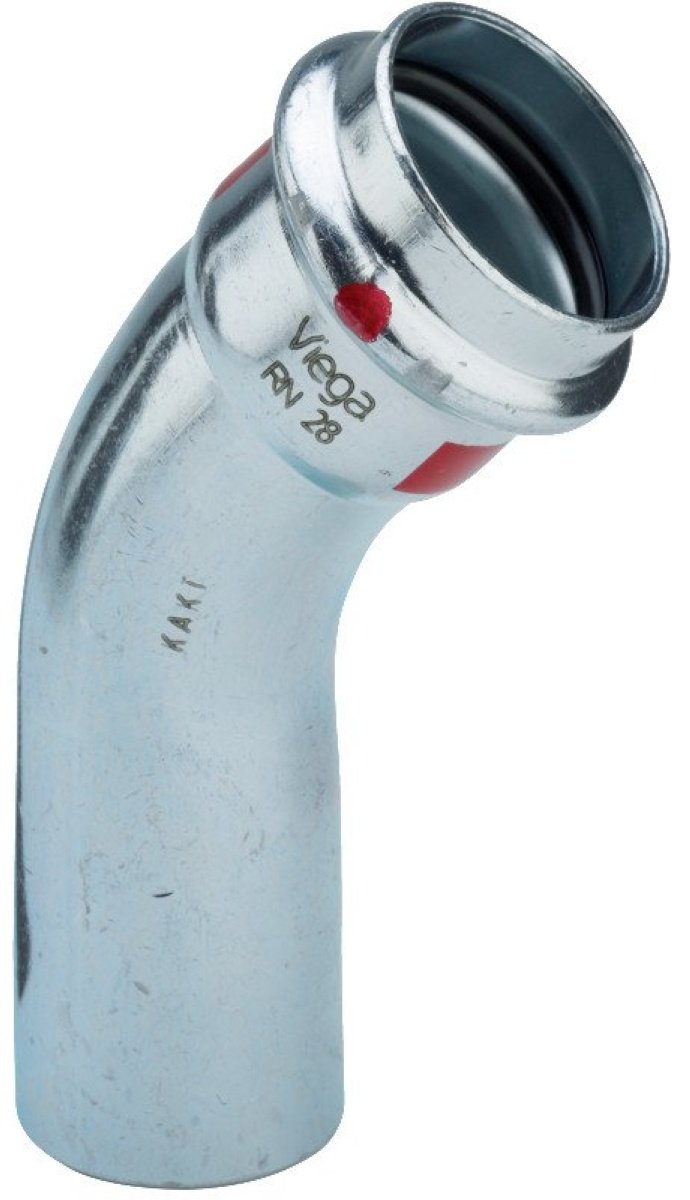

Viega Prestabo bøjning i forzinket stål, 22 mm diameter og 45 graders vinkel med muffe/nippel tilslutning.Nærbillede af Viega Prestabo 22 mm bøjning, viser muffe/nippel enden og 45 graders vinkel i forzinket stål.
PRISGARANTI
300+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 31/10)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 31/10
GLS Erhverv49,00 kr.Mandag d. 2/11
GLS Hjemmelevering59,00 kr.Mandag d. 2/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket Viega
Viega Prestabo-bøjning i galvanisk forzinket stål til 22 mm presrør. 45° vinkel, muffe/nippel-tilslutning, V-profil og EPDM-pakning. Ikke til drikkevand. Læs mere…
  • Varenr.:
    033903022
  • EAN nr.:
    4015211558352
  • Typenr.:
    558352
pr. stk. inkl. moms
34,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Se hele serien

Beskrivelse

Produktbeskrivelse

Viega Prestabo er en 45° bøjning til 22 mm presrør med muffe og glat nippel. Bøjningen er udført i forzinket stål, har én presmuffe og anvender V-profil med V-bakker. Den er en 1-delt fitting med EPDM-pakning og er VdS-kontrolleret.

Fittingen er galvanisk forzinket udvendigt. Systembeskrivelsen angiver ulegeret stål 1.0308 (E235) iht. DIN EN 10305-3, blå kromatering og et zinklag på 8–15 µm. Tilslutningsmaterialet er også angivet som St. 35 (DIN 10308). Overfladebehandlingen på tilslutning 1 er angivet som ubehandlet.

Prestabo-systemets røde mærkning advarer om, at komponenterne ikke er til drikkevandsinstallationer, og hjælper med at skelne dem fra Sanpress Inox-komponenter af rustfrit stål.

SC-Contur og tæthedsprøvning

Fittingen har SC-Contur. En fitting, der ikke er presset, bliver synligt utæt, når anlægget fyldes. SC-Contur er certificeret og opfylder kravene i DVGW-arbejdsseddel W 534, pkt. 12.14.

  • Ved tæthedsprøvning med vand kan upressede fittings registreres ved 0,1–0,65 MPa.
  • Ved tør tæthedsprøvning med trykluft eller inerte gasser kan upressede fittings registreres ved 22 hPa–0,3 MPa.

Anvendelse og driftsdata

Prestabo-systemet er beskrevet til varmeanlæg, industri- og anlægsbyggeri, vandbaserede lukkede kølekredse, solvarmeanlæg og klimaanlæg. Det kan også indgå i sprinkleranlæg og trykluftanlæg med sendzimirforzinkede rør. Leverandørdata angiver desuden trykluft under 25 mg/m². Ved andre anvendelsesområder skal materialernes egnethed afstemmes med Viega Service Center.

  • Driftstemperatur med EPDM-pakning: maks. 110 °C.
  • Kontinuerligt temperaturområde angivet for produktet: -25 til 105 °C.
  • Maks. arbejdstryk ved 20 °C: 16 bar.
  • Systemets maksimale driftstryk: 1,6 MPa (PN 16).
  • Nominel diameter: DN20.

Prestabo-systemrør

Prestabo-systemet omfatter rør i flere udførelser. Dimensionerne for standardrør er 12, 15, 18, 22, 28, 35, 42 og 54 mm. XL-dimensionerne er 64,0, 76,1, 88,9 og 108,0 mm.

  • Ulegeret stål 1.0308 (E235) iht. DIN EN 10305-3 med udvendig galvanisk forzinkning.
  • Ulegeret stål 1.0308 (E235) iht. DIN EN 10305 med udvendig galvanisk forzinkning og hvid PP-kappe i RAL 9001.
  • Ulegeret stål 1.0215 (E220) iht. DIN EN 10305, sendzimirforzinket indvendigt og udvendigt.

Prestabo-rør og -fittings har udvendig forzinkning. Fugt, vandstænk og korrosivt virkende byggematerialer kan medføre udvendig korrosion, da zinklaget ikke giver varig beskyttelse under sådanne påvirkninger.

Produktdata

  • Dimension: 22 mm på begge tilslutninger.
  • Vinkel: 45°.
  • Tilslutninger: pres system og glat nippel.
  • Konturkode: V.
  • Uden aftap, udlufter, stopbuffer og reducering; ikke excentrisk.
  • Produktnummer: 033903022.
  • Typenummer: 558352.
  • EAN: 4015211558352.
  • Oprindelsesland angivet i data: DE.

Specifikationer

  • Varenummer:
    033903022
  • EAN nummer:
    4015211558352
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    558352
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    False
  • Antal presmuffer:
    1Stk
  • Bakker:
    V bakker
  • Diameter:
    22 mm
  • Excentrisk:
    False
  • FM-undersøgelse:
    False
  • Form:
    Bøjning
  • Gastilladelse QA:
    False
  • Grad:
    45 °
  • KIWA certificeret:
    False
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    V
  • LPCB-undersøgelse:
    False
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Forzinket stål
  • Materiale tilslutning 1:
    Stål
  • Materiale tilslutning 2:
    Stål
  • Materialekvalitet tilslutning 2:
    St. 35 ( DIN 10308)
  • Med aftap:
    False
  • Med stopbuffer:
    False
  • Med tætningsringe / pakninger:
    True
  • Med udlufter:
    False
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN20
  • Overflade:
    FZ
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Galvanisk/elektrolytisk zinkbelagt
  • Pres-ende type:
    Muffe/nippel
  • Reducerende:
    False
  • Rørdimension 1:
    22mm
  • Rørdimension 2:
    22mm
  • Systembundet:
    False
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Glat nippel
  • Tryktrinsflange:
    PN 16
  • Type:
    Bøjning
  • Udvendig rørdiameter tilslutning 2:
    22.0 mm
  • UL-undersøgelse:
    False
  • ULC-farve:
    False
  • VdS-kontrolleret:
    True
  • Vinkel:
    45gr
  • Vinkel på bøjning:
    45.0 °
  • Serie:
    Prestabo
  • Producent/forhandler:
    Viega
