- Varenr.:033904022
- EAN nr.:4015211558284
- Typenr.:558284
Andre købte også
Måske interessant?
Beskrivelse

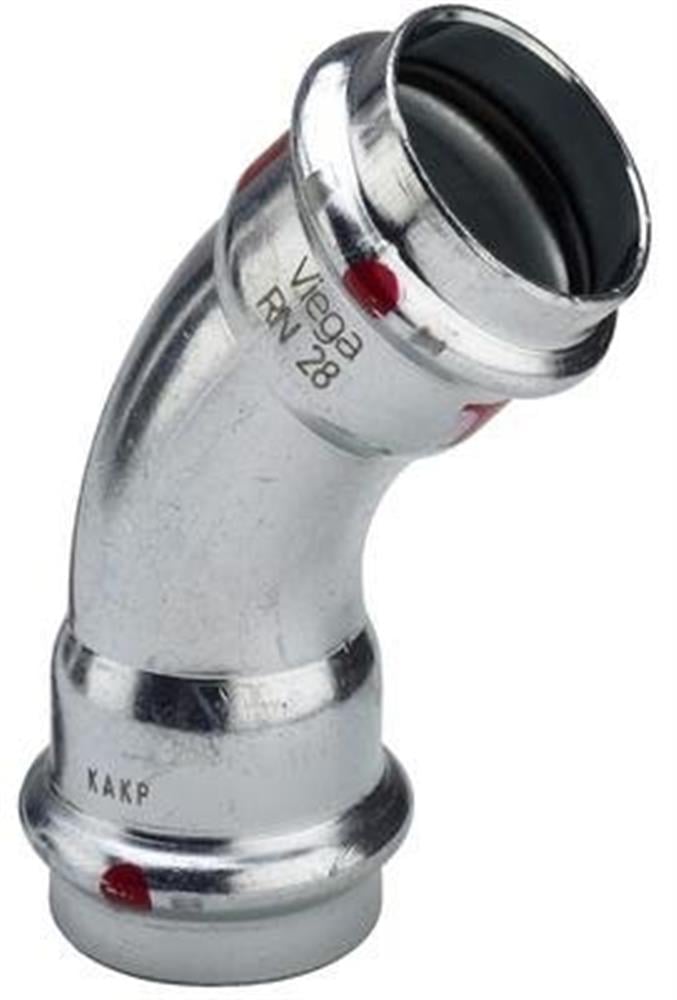

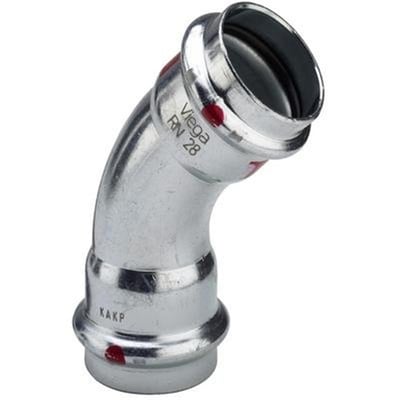

Viega Prestabo bøjning med 45° vinkel og to 22 mm presmuffer. Fittingen er fremstillet af ulegeret stål 1.0308 (E235) efter DIN EN 10305-3 og er galvanisk forzinket udvendigt samt blå kromateret. Den har EPDM-pakning og V-profil til presning.
Fittingen er en del af Prestabo-systemet og er tydeligt markeret med rødt for at vise, at systemet ikke er beregnet til drikkevandsinstallationer.
Funktion og tilslutning
- To presmuffer, begge med udvendig rørdiameter 22 mm og nominel diameter DN20.
- 45° bøjning med SC-Contur ved begge tilslutninger.
- SC-Contur gør upressede fittings synligt utætte ved fyldning af anlægget. Funktionen er certificeret efter DVGW-arbejdsseddel W 534, punkt 12.14.
- Ved tæthedsprøvning med vand registreres upressede fittings i trykområdet 0,1–0,65 MPa. Ved tør tæthedsprøvning med trykluft eller inerte gasser er området 22 hPa–0,3 MPa.
- Systembundet og trækfast. Fittingen er ikke reducerende eller excentrisk og har hverken udlufter eller aftap.
Anvendelse og driftsdata
Prestabo-systemet anvendes blandt andet til varmeanlæg, industri- og anlægsbyggeri, solvarmeanlæg, klimaanlæg og vandbaserede lukkede kølekredse. Systemet kan også anvendes til sprinkler- og trykluftanlæg med sendzimirforzinkede rør. Det er ikke egnet til drikkevand.
- Driftsbetingelser med EPDM-pakning: maksimal driftstemperatur 110 °C og maksimalt driftstryk 1,6 MPa (PN 16).
- Kontinuerlig middeltemperatur er angivet til -25–105 °C.
- Maksimalt arbejdstryk ved 20 °C: 16 bar.
- VdS-kontrolleret og UL-undersøgt.
Produktdata
- Serie: Prestabo.
- Materiale: forzinket stål, kvalitet 1.0308 (E235).
- Overflade: galvanisk/elektrolytisk zinkbelægning; blå kromateret.
- Tætningsmateriale: EPDM.
- Artikelnummer: 033904022.
- Typenummer: 558284.
- EAN: 4015211558284.
- Oprindelsesland: DE.
Specifikationer
-
Varenummer:033904022
-
EAN nummer:4015211558284Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:558284Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Afdækket:Nej
-
Antal presmuffer:2Stk
-
Bakker:V bakker
-
Diameter:22 mm
-
Excentrisk:Nej
-
FM-undersøgelse:Nej
-
Form:Bøjning
-
Gastilladelse QA:Nej
-
Grad:45 °
-
Hovedfarve fitting:Andet
-
KIWA certificeret:Nej
-
Kontur kode:V
-
Kontur kode tilslutning 1:SC
-
Kontur kode tilslutning 2:SC
-
LPCB-undersøgelse:Nej
-
Maksimal arbejdstryk ved 20 gr.C:16.0 bar
-
Maksimal middeltemperatur (kontinuerlig):110.0 °C
-
Materiale:Forzinket stål
-
Materiale tilslutning 1:Stål
-
Materiale tilslutning 2:Stål
-
Materialekvalitet tilslutning 2:St. 35 ( DIN 10308)
-
Materialekvalitet tilslutning 1:St. 35 ( DIN 10308)
-
Med aftap:Nej
-
Med stopbuffer:Nej
-
Med tætningsringe / pakninger:Ja
-
Med udlufter:Nej
-
Middeltemperatur (kontinuerlig):-25 - 105 °C
-
Minimal mellemtemperatur (kontinuerlig):-25.0 °C
-
Nominel diameter tilslutning 2:DN20
-
Nominel diameter tilslutning 1:DN20
-
Overflade:FZ
-
Overfladebehandling tilslutning 1:Ubehandlet
-
Overfladebehandling tilslutning 2:Ubehandlet
-
Overfladebeskyttelse tilslutning 1:Galvanisk/elektrolytisk zinkbelagt
-
Overfladebeskyttelse tilslutning 2:Galvanisk/elektrolytisk zinkbelagt
-
Pres-ende type:2 muffer
-
Reducerende:Nej
-
Ring stivhedsklasse:Andet
-
Rørdimension 1:22mm
-
Rørdimension 2:22mm
-
Systembundet:Ja
-
Tætningsmateriale:EPDM
-
Tilslutning (1):Pres system
-
Tilslutning 2:Pres system
-
Trækfast:Ja
-
Tryktrinsflange:PN 16
-
Type:Bøjning
-
Udvendig rørdiameter tilslutning 2:22.0 mm
-
Udvendig rørdiameter tilslutning 1:22.0 mm
-
UL-undersøgelse:Ja
-
ULC-farve:Nej
-
VdS-kontrolleret:Ja
-
Vinkel:45gr
-
Vinkel på bøjning:45.0 °
-
Serie:Prestabo
-
Producent/forhandler:Viega
