Prestabo T-stykke, 22 x 15 x 22 mm

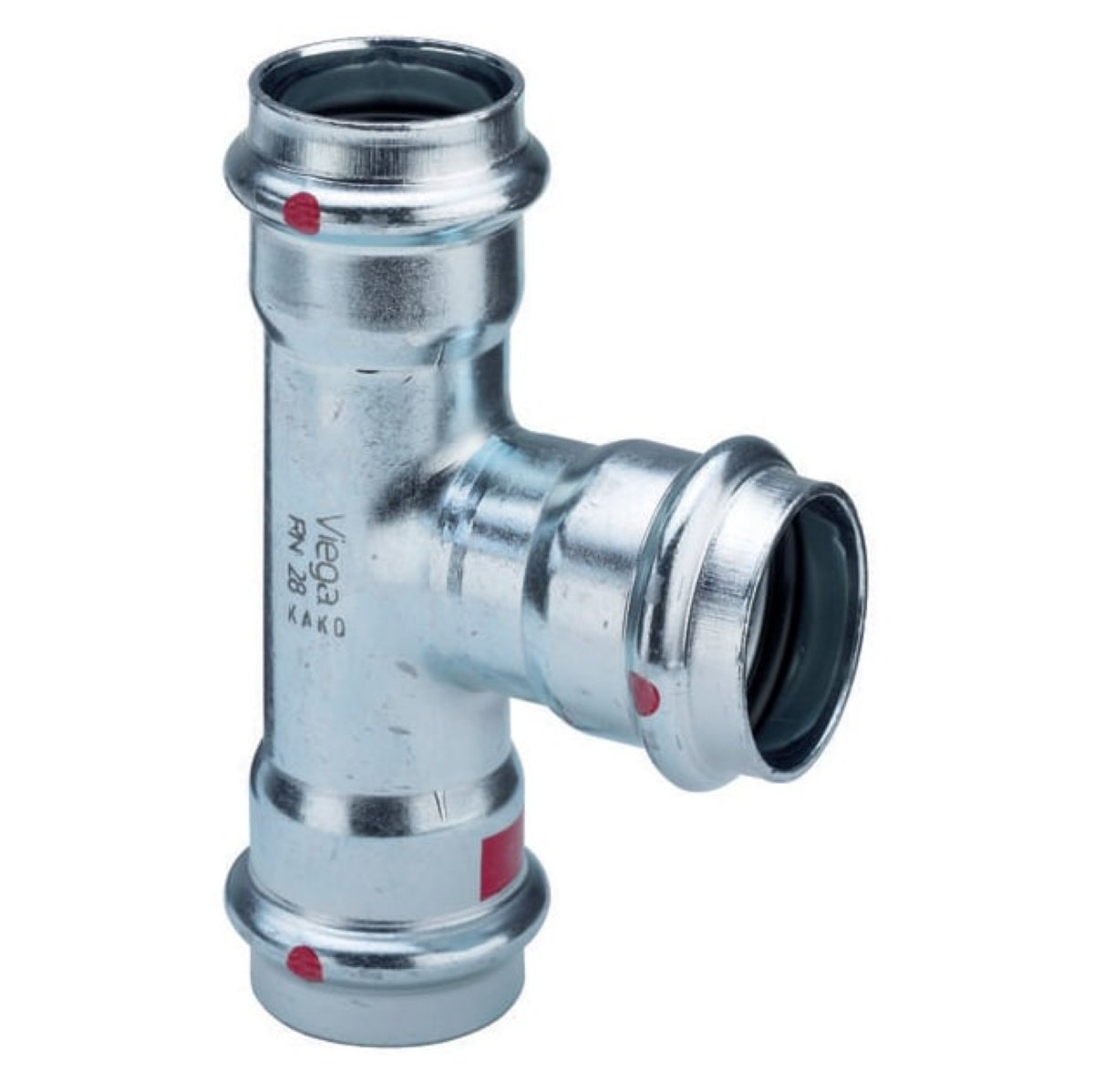

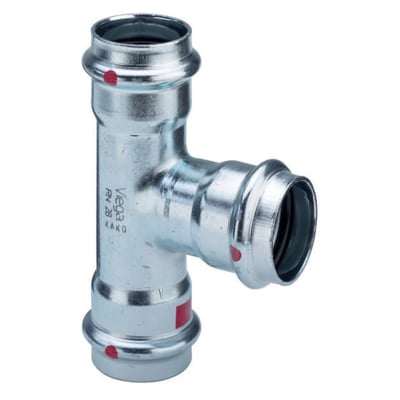

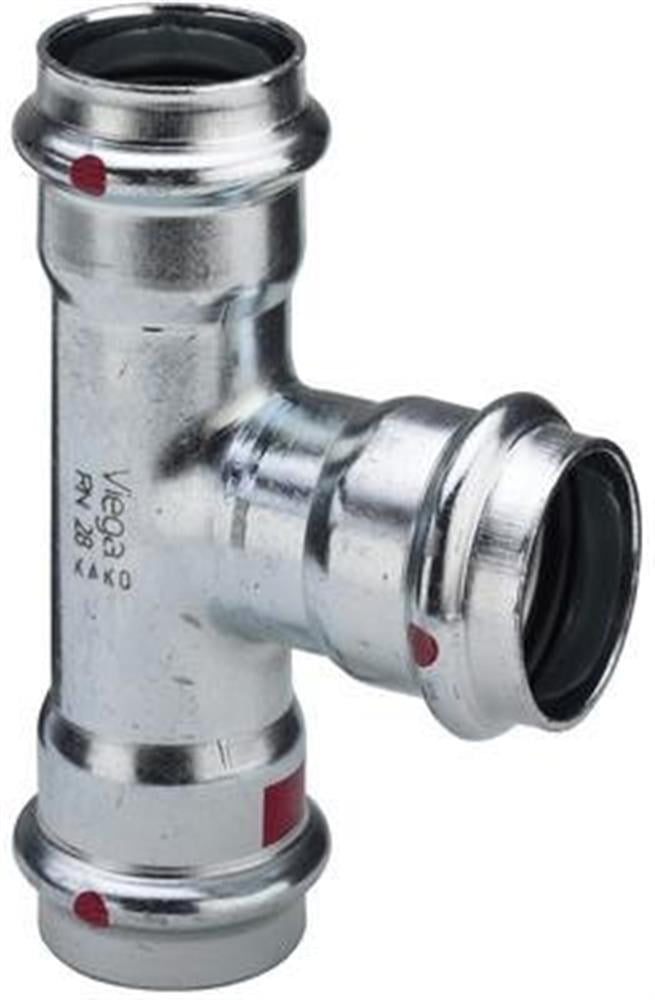

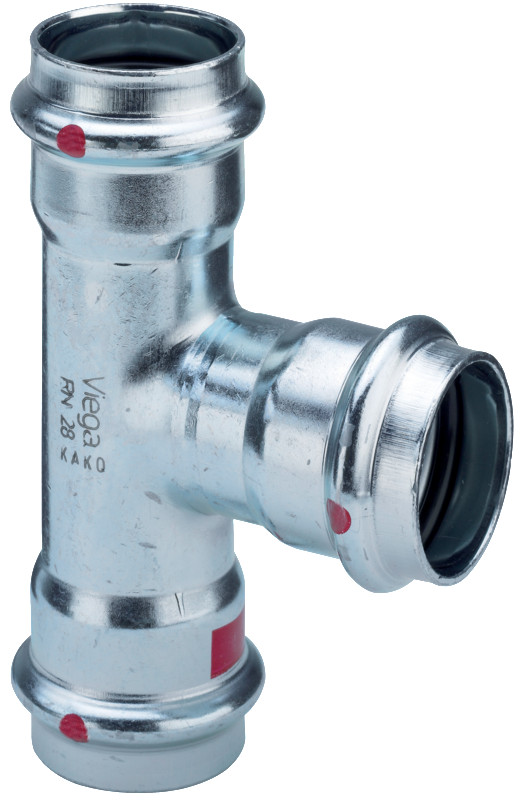

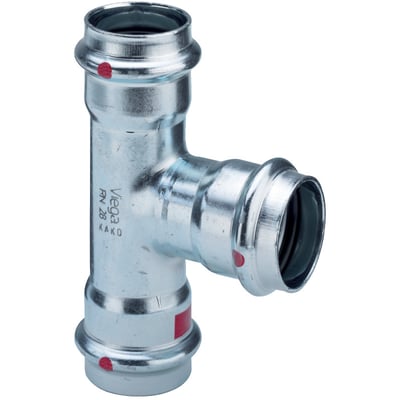

Viega Prestabo T-stykke i forzinket stål med tre pressmuffer, set skråt forfra med afgreningen mod højre.Viega Prestabo T-stykke med tre pressmuffer og røde markeringer, set skråt forfra med tydelige åbninger.
PRISGARANTI
50+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 3/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 3/11
GLS Erhverv49,00 kr.Tirsdag d. 3/11
GLS Hjemmelevering59,00 kr.Tirsdag d. 3/11
Direkte levering149,00 kr.Mandag d. 2/11
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 2/11
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket Viega
90° T-stykke i forzinket stål til Prestabo-pressystem med 22 x 15 x 22 mm tilslutninger, V-kontur, SC-Contur og EPDM-pakninger. Ikke til drikkevand. Læs mere…
  • Varenr.:
    033930263
  • EAN nr.:
    4015211558697
  • Typenr.:
    558697
pr. stk. inkl. moms
45,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket
Se hele serien
Udvalgte kategorier fra serien

Beskrivelse

Produktbeskrivelse

Prestabo T-stykke med tre pressmuffer og reduceret afgrening. Fittingen er fremstillet af stål med galvanisk zinkbelagt overflade og har SC-Contur, som gør samlingen synligt utæt, hvis den ikke er presset. Røde markeringer og linjer signalerer, at Prestabo-systemet ikke er egnet til drikkevand.

Dimensioner og udførelse

  • Tilslutninger: 22 x 15 x 22 mm; grenen er 15 mm.
  • Fast vinkel på 90°.
  • Tre presmuffer med V-kontur, beregnet til V-bakker.
  • Pressystem med EPDM-tætningsringe og stopbuffer.
  • Ingen aftapning eller udlufter; vinklen kan ikke justeres.
  • Materiale: stål. Materialekvaliteten er angivet som St. 35 (DIN 10308); systembeskrivelsen angiver ulegeret stål St. 37/2.
  • Tilslutningslængder: 45,3 mm, 47 mm og 45,3 mm. Arbejdslængderne er angivet til henholdsvis 25 mm og 25 mm; den faktiske længde for tilslutning 3 er angivet til 22,3 mm.

Anvendelse og tekniske data

T-stykket er beregnet til Prestabo-pressystemer og kan anvendes til varme, vandbaserede køleanlæg og lukkede kølekredse, trykluft samt industrianlæg. Trykluft er i leverandørdata angivet som u/25 mg/m². Fittingen må ikke anvendes til drikkevand.

  • Maksimalt arbejdstryk ved 20 °C: 16 bar.
  • Maksimalt driftstryk ved maksimal medietemperatur: 16 bar.
  • Kontinuerligt medietemperaturområde: -25 til 105 °C.
  • Maksimal kontinuerlig middeltemperatur er desuden angivet til 110 °C.

Prestabo-systemet

Prestabo-systemrør fås som ulegeret stål med udvendig galvanisk forzinkning samt som rør med samme forzinkning og en hvid polypropylenbeklædning (PP, RAL 9001). Systemets rørdimensioner er 15, 18, 22, 28, 35, 42, 54, 64, 76,1, 88,9 og 108 mm.

Produktidentifikation

  • Varenummer: 033930263.
  • Typenummer: 558697.
  • EAN: 4015211558697.
  • Oprindelsesland: DE.

Specifikationer

  • Varenummer:
    033930263
  • EAN nummer:
    4015211558697
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    558697
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    False
  • Antal presmuffer:
    3Stk
  • Bakker:
    V bakker
  • Diameter:
    15;22 mm
  • Dimension på gren:
    15mm
  • Faktisk længde af tilslutning 3:
    22.3 mm
  • Flerdelet:
    False
  • Flow type:
    False
  • FM-undersøgelse:
    False
  • Gastilladelse QA:
    False
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    False
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    V
  • Kontur kode tilslutning 2:
    V
  • Kontur kode tilslutning 3:
    V
  • Længde tilslutning 1:
    45.3 mm
  • Længde tilslutning 2:
    47.0 mm
  • Længdetilslutning 3:
    45.3 mm
  • LPCB-undersøgelse:
    False
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Stål
  • Materiale tilslutning 1:
    Stål
  • Materiale tilslutning 2:
    Stål
  • Materialekvalitet 3:
    St. 35 ( DIN 10308)
  • Materialekvalitet tilslutning 2:
    St. 35 ( DIN 10308)
  • Materialetilslutning 3:
    Stål
  • Med aftap:
    False
  • Med stopbuffer:
    True
  • Med tætningsringe / pakninger:
    True
  • Med trermisk isolering:
    False
  • Med udlufter:
    False
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN20
  • Overflade:
    Forzinket
  • Overflade behandling forbindelse 3:
    Ubehandlet
  • Overflade beskyttelse forbindelse 3:
    Galvanisk/elektrolytisk zinkbelagt
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Galvanisk/elektrolytisk zinkbelagt
  • Pres-ende type:
    3 muffer
  • Reducerende:
    False
  • Reel arbejdslængde tilslutning 1:
    25.0 mm
  • Rørdimension 1:
    22mm
  • Rørdimension 2:
    22mm
  • Systembundet:
    True
  • Systemteknik:
    Press
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Pres system
  • Tilslutning 3:
    Pres system
  • Type:
    T-stykke
  • Udvendig rørdiameter tilslutning 2:
    22.0 mm
  • UL-undersøgelse:
    False
  • ULC-farve:
    False
  • VdS-kontrolleret:
    False
  • Vinkel:
    90.0 °
  • Vinkel justerbar:
    False
  • Vinkelområde:
    90 - 90 °
  • Serie:
    Prestabo
  • Producent/forhandler:
    Viega
