- Varenr.:047512018
- EAN nr.:4015211345617
- Typenr.:345617
Andre købte også
Måske interessant?
Beskrivelse

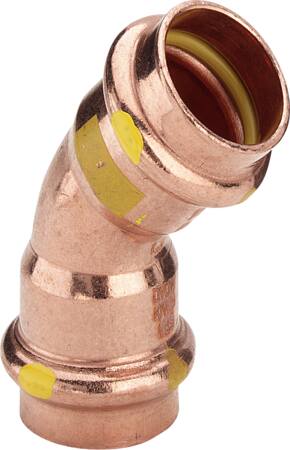

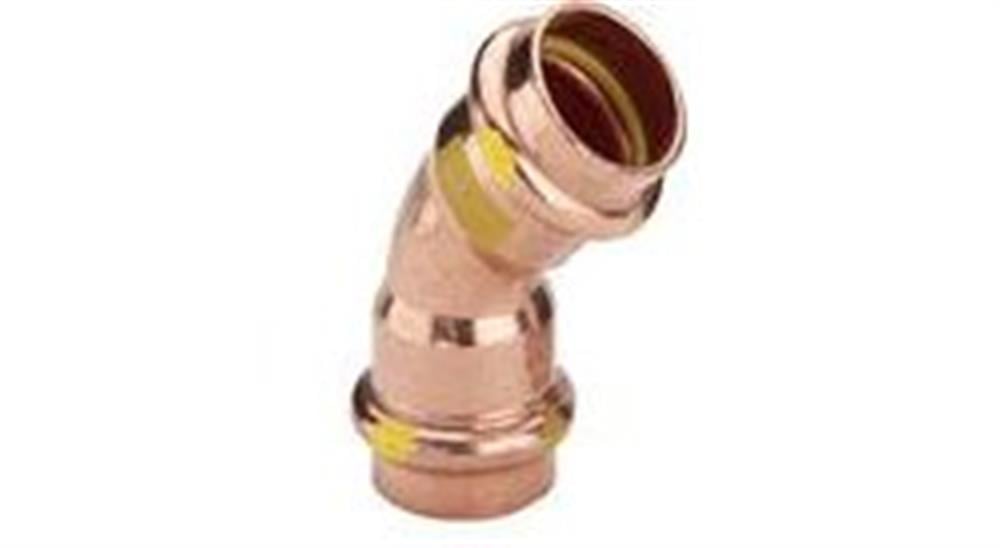

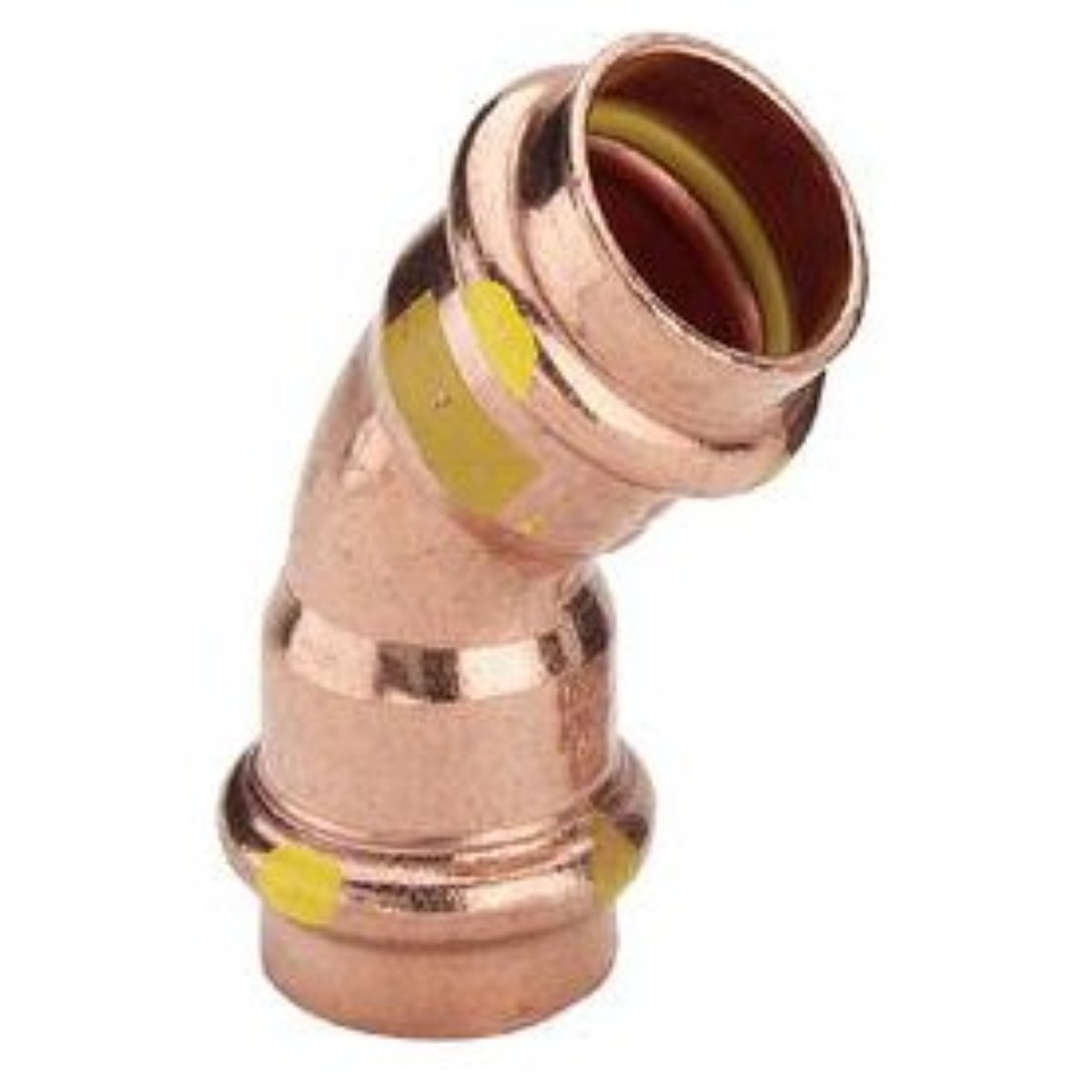

Viega Profipress G-bøjning med 45° vinkel, to muffeender til 18 mm rør og SC-Contur. Bøjningen er udført i kobber, har DN15-tilslutninger og er beregnet til pressamling med V-bakker. Pressamlingen giver en fast, uadskillelig og trækfast rørforbindelse. SC-Contur gør en upresset samling synlig ved tæthedsprøvning.
Den formstabile koldsamling udføres uden lodde- eller svejsesamlinger, hvilket kan være relevant ved renoveringsarbejde. Systemet er beregnet til gasinstallationer og installationer til fyringsolie og dieselolie samt til suge- og trykledninger.
Anvendelsesområder
- Naturgas og flaskegas, herunder flaskegas i gasfasen til husholdnings- og industriel brug.
- Fyringsolie og dieselolie.
- Kælder-, stige- og etageledninger i gasinstallationer samt suge- og trykledninger i fyringsolieinstallationer.
Systemet er beskrevet til kobberrør efter DIN EN 1057, herunder SANCO®-, WICU®- og cuprotherm®-rør. Det elektrohydrauliske systempressværktøj og det ledningsfri akku-systempressværktøj er angivet til etablering af pressamlingen. Sortimentet omfatter dimensionerne 12, 15, 18, 22, 28, 35, 42, 54 og 64 mm. Kildedata angiver fyrings- og dieselolieinstallationer op til 35 mm i én beskrivelse og dimensionerne 12–54 mm i en anden.
Tekniske oplysninger
- Type: 1-styks bøjning med to presmuffer, 18 mm og 45°.
- Materiale: Kobber Cu-DHP (CW024A); begge tilslutninger er ubehandlede.
- Nominel diameter: DN15 ved begge tilslutninger.
- Længde: 29 mm. Reel arbejdslængde ved hver tilslutning: 7 mm.
- Konturdata: V-bakker og V-kontur; SC-Contur er angivet for fittingsystemet.
- Zeta-værdi: 0,4. Ikke excentrisk eller reducerende.
- Attributdata angiver et kontinuerligt temperaturområde fra −25 °C til 110 °C samt et maksimalt arbejdstryk på 16 bar ved 20 °C og 16 bar ved maksimal medietemperatur.
- Supplerende driftsdata for gasinstallationer angiver −20 °C til +70 °C og højst 0,5 MPa. Ved HTB-krav er dataene 650 °C i 30 minutter ved højst 0,1 MPa. For fyringsolie- og dieselolieinstallationer angives op til 40 °C og et trykområde fra −0,05 til +0,5 MPa.
- Attributdata angiver EPDM som tætningsmateriale, mens en supplerende teknisk produkttekst angiver HNBR.
Standarder og mærkning
De supplerende produktdata beskriver kobberrør og presfittings efter DIN EN 1057 og DVGW-arbejdsseddel GW 392. Anvendelserne er beskrevet med henvisninger til DVGW G 260, DVGW-TRGI 2008 (G 600), DVFG-TRF 2012, DVGW G 5614, DIN 51603-1 og DIN EN 590 samt den almene byggemyndighedsgodkendelse Z-38.4-71. For Profipress G i dimensionerne 12–54 mm er DVGW-registreringsnummeret angivet som DG-4550AU0070; DVGW-godkendelse efter arbejdsblad VP 614 er også nævnt.
Produktbeskrivelserne angiver mærkningen med gul firkant og henviser både til Gas PN5 GT/1 og Gas MOP 5 / GT1. De angiver, at Viega-kobber- og rødgods-pressfittings med den relevante gasmærkning anvendes til gas-, fyringsolie- og dieselolieinstallationer. De maksimale driftsværdier afhænger af anvendelsesområdet og er angivet i den tekniske dokumentation.
Specifikationer
-
Varenummer:047512018
-
EAN nummer:4015211345617Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:345617Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Afdækket:Nej
-
Antal presmuffer:2Stk
-
Bakker:V bakker
-
Diameter:18 mm
-
Excentrisk:Nej
-
FM-undersøgelse:Nej
-
Form:Bøjning
-
Gastilladelse QA:Ja
-
Grad:45 °
-
Hovedfarve fitting:Andet
-
KIWA certificeret:Nej
-
Kontur kode:V
-
Kontur kode tilslutning 1:SC
-
Kontur kode tilslutning 2:SC
-
Længde:29.0 mm
-
Længde tilslutning 1:29.0 mm
-
Længde tilslutning 2:29.0 mm
-
LPCB-undersøgelse:Nej
-
Maks. driftstryk ved maks. medietemperatur:16.0 bar
-
Maksimal arbejdstryk ved 20 gr.C:16.0 bar
-
Maksimal middeltemperatur (kontinuerlig):110.0 °C
-
Materiale:Gas
-
Materiale tilslutning 1:Kobber
-
Materiale tilslutning 2:Kobber
-
Materialekvalitet tilslutning 2:Cu-DHP (CW024A)
-
Materialekvalitet tilslutning 1:Cu-DHP (CW024A)
-
Med aftap:Nej
-
Med stopbuffer:Nej
-
Med tætningsringe / pakninger:Ja
-
Med trermisk isolering:Nej
-
Med udlufter:Nej
-
Minimal mellemtemperatur (kontinuerlig):-25.0 °C
-
Nominel diameter tilslutning 2:DN15
-
Nominel diameter tilslutning 1:DN15
-
Overfladebehandling tilslutning 1:Ubehandlet
-
Overfladebehandling tilslutning 2:Ubehandlet
-
Overfladebeskyttelse tilslutning 1:Ubehandlet
-
Overfladebeskyttelse tilslutning 2:Ubehandlet
-
Reducerende:Nej
-
Reel arbejdslængde tilslutning 1:7.0 mm
-
Reel arbejdslængde tilslutning 2:7.0 mm
-
Ring stivhedsklasse:Andet
-
Rørdimension 1:18mm
-
Rørdimension 2:18mm
-
Samling:Muffe
-
Systembundet:Ja
-
Tætningsmateriale:EPDM
-
Tilslutning (1):Pres system
-
Tilslutning 2:Pres system
-
Trækfast:Ja
-
Type:1-stykke
-
Udformning:Muffe/muffe
-
Udvendig rørdiameter tilslutning 2:18.0 mm
-
Udvendig rørdiameter tilslutning 1:18.0 mm
-
UL-undersøgelse:Nej
-
ULC-farve:Nej
-
VdS-kontrolleret:Nej
-
Vinkel:45gr
-
Vinkel på bøjning:45.0 °
-
Zeta værdi:0.4
-
Serie:Profipress
-
Producent/forhandler:Viega
