Viega Profipress G bøjning, 45°, 18 mm, muffe/nippel

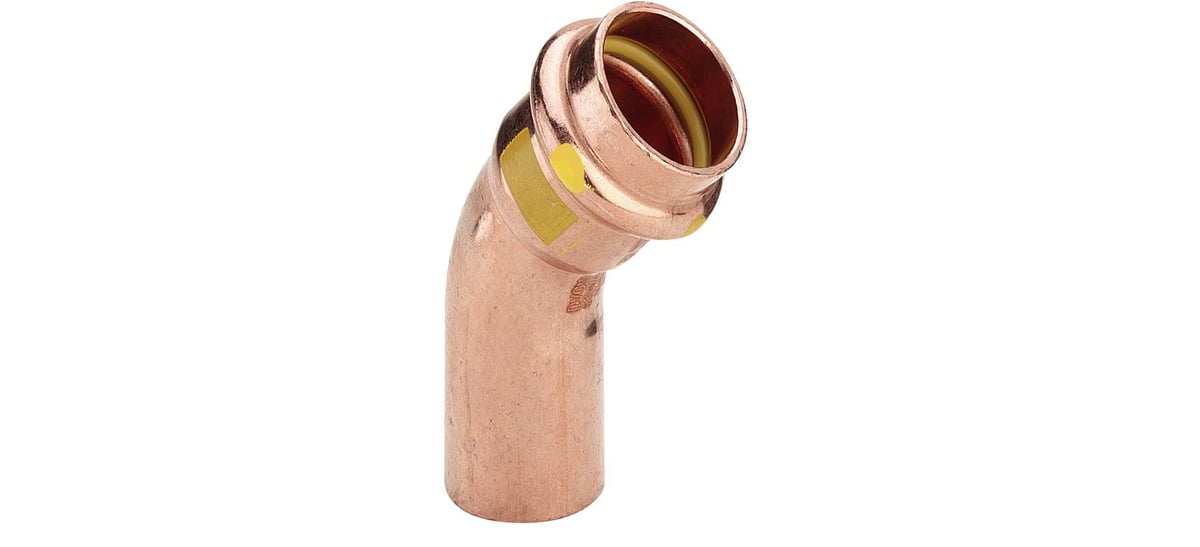

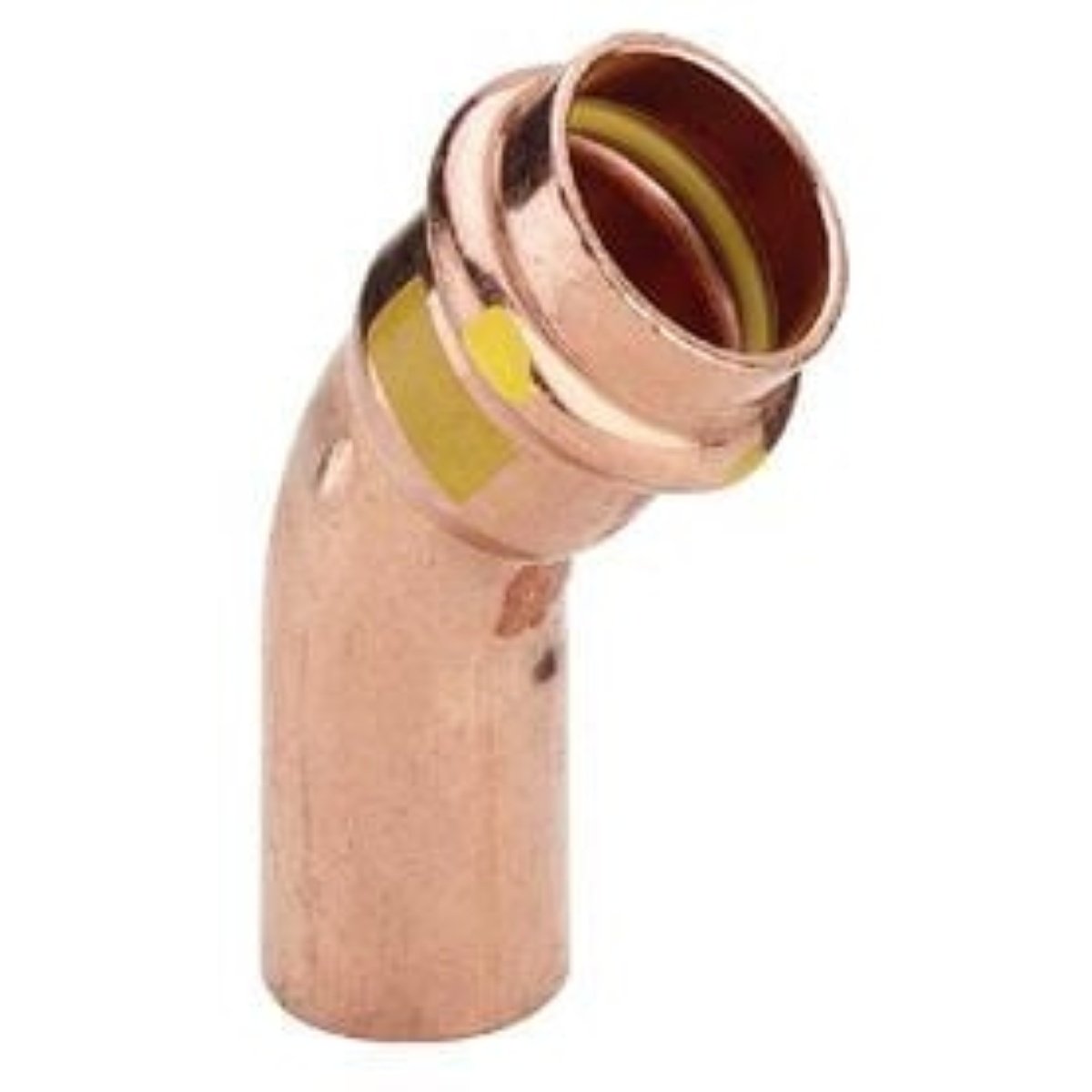

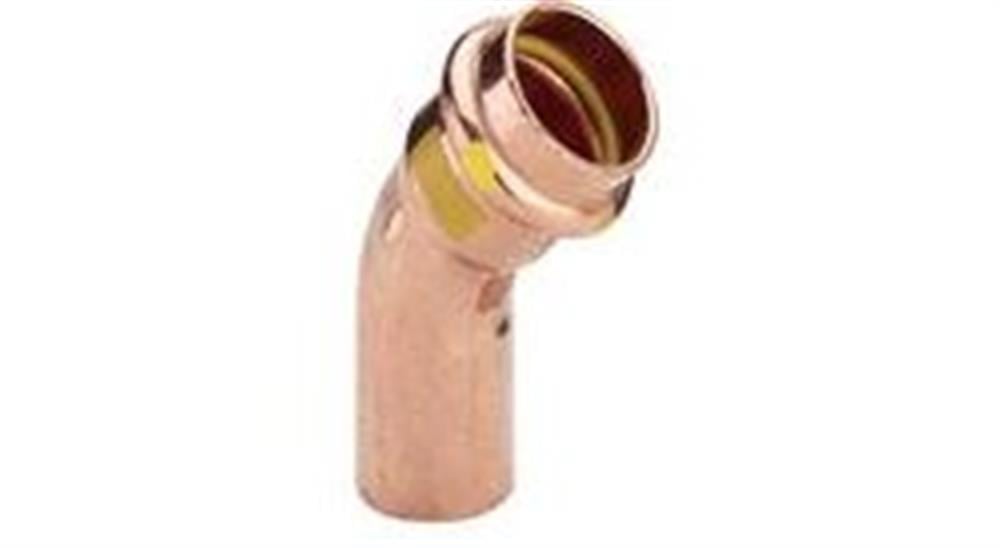

Viega Profipress G kobberbøjning på 45° til 18 mm rør, set skråt med den åbne muffe og gule markering synlig.Viega Profipress G 45° kobberbøjning til 18 mm rør, større og tættere beskåret med muffens åbning vendt frem.Viega Profipress G kobberbøjning på 45° til 18 mm rør, set skråt så åbningen, tætningsringen og mærkningen ses.
PRISGARANTI
100+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 4/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 4/11
GLS Erhverv49,00 kr.Onsdag d. 4/11
GLS Hjemmelevering59,00 kr.Onsdag d. 4/11
Direkte levering149,00 kr.Tirsdag d. 3/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 3/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Viega
Viega Profipress G kobberbøjning til 18 mm rør med 45° vinkel, SC-Contur og HNBR-tætning. Til gas samt fyrings- og dieselolieinstallationer. Læs mere…
  • Varenr.:
    047511018
  • EAN nr.:
    4015211345686
  • Typenr.:
    345686
pr. stk. inkl. moms
40,25 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket
Se hele serien
Udvalgte kategorier fra serien

Beskrivelse

Produktbeskrivelse

Viega Profipress G er en 45° bøjning i kobber til 18 mm rør. Fittingen har muffe/nippel-udformning med indstikstilslutning og presforbindelse, V-kontur og SC-Contur. Den er beregnet til gasinstallationer samt fyrings- og dieselolieledninger, herunder suge- og trykledninger.

Pressamlingsteknikken giver en kold samling uden lodde- eller svejsearbejde. SC-Contur gør upressede samlinger synlige ved tæthedsprøvning. Viega beskriver forbindelserne som uadskillelige og med stor trækbrudstyrke.

Anvendelse og kompatibilitet

  • Til naturgas, flaskegas, fyringsolie og dieselolie.
  • Til gasinstallationer samt kælder-, stige- og etageledninger.
  • Til fyringsolieinstallationers suge- og trykledninger.
  • Til kobberrør efter DIN EN 1057, herunder SANCO®, WICU® og cuprotherm®.
  • Profipress G-serien fås i dimensionerne 12, 15, 18, 22, 28, 35, 42, 54 og 64 mm. Til fyrings- og dieselolieledninger angives dimensioner op til 35 mm.
  • Systemet omfatter fittings i kobber og rødgods samt forskellige installations- og tilslutningsvarianter.
  • Samlingen etableres med elektrohydraulisk systempressværktøj eller ledningsfrit akku-systempressværktøj.

Tekniske oplysninger

  • Vinkel: 45°.
  • Rørdimension: 18 mm i begge tilslutninger; nominel diameter DN15.
  • Tilslutninger: indstik og pres-system, muffe/nippel.
  • Antal presmuffer: 1. Konturkode: V.
  • Materiale: kobber. Overflade: ubehandlet. Hovedfarve angivet som bronze.
  • Tætning: gul HNBR-pakning.
  • Længde tilslutning 1: 29 mm. Længde tilslutning 2: 30,5 mm. Reel arbejdslængde er angivet til 22 mm.
  • Zeta-værdi: 0,4.
  • Produktattributterne angiver et kontinuerligt middeltemperaturområde på -20 til +70 °C, en minimumstemperatur på -25 °C samt en maksimal middeltemperatur på 110 °C.
  • Produktattributterne angiver et maksimalt arbejdstryk på 16 bar ved 20 °C og et maksimalt driftstryk på 16 bar ved maksimal medietemperatur.

Standarder, mærkning og driftsdata

Systembeskrivelsen angiver kobberrør efter DIN EN 1057 og DVGW-arbejdsseddel GW 392. Profipress G beskrives til gasinstallationer efter DVGW-TRGI 2008 og DVGW-arbejdsseddel G 600 samt gasser efter DVGW-arbejdsseddel G 260. For flaskegas henvises der til DVFG-TRF 2012 og DVGW-arbejdsseddel G 5614. Fyringsolie er angivet efter DIN 51603-1, og dieselolie efter DIN EN 590 samt den almene byggemyndighedsgodkendelse Z-38.4-71.

Fittings er beskrevet med gul prik og gul firkant. Mærkningen angives som Gas MOP 5 / GT1; en anden leverandøroplysning angiver Gas PN5 GT/1. Til gas-, fyringsolie- og dieselolieinstallationer angives Viega-kobber- og rødgods-pressfittings med denne mærkning som anvendelige.

  • For gas- og flaskegasinstallationer angives driftstemperatur fra -20 til +70 °C og maksimalt driftstryk på 0,5 MPa.
  • For fyringsolie- og dieselolieinstallationer angives maksimal driftstemperatur på 40 °C og driftstryk fra -0,05 til +0,5 MPa.
  • Ved HTB-krav angives 650 °C i 30 minutter ved maksimalt 0,1 MPa.
  • Ved tæthedsprøvning med vand kan SC-Contur registrere upressede fittings ved 0,1–0,65 MPa. Ved tør tæthedsprøvning med trykluft eller inerte gasser angives 22 hPa–0,3 MPa.
  • DVGW-registreringsnummer for Profipress G i dimensionerne 12–54 mm: DG-4550AU0070. For Profipress G XL i dimension 64 mm: DG-8531BR0258.

De tekniske oplysninger angiver forskellige tryk- og temperaturværdier afhængigt af produktattributter og anvendelsesområde. De aktuelle driftsbetingelser og dimensioneringsdata fremgår af Viegas tekniske dokumentation.

Specifikationer

  • Varenummer:
    047511018
  • EAN nummer:
    4015211345686
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    345686
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    False
  • Antal presmuffer:
    1Stk
  • Bakker:
    V bakker
  • Diameter:
    18 mm
  • Excentrisk:
    False
  • FM-undersøgelse:
    False
  • Form:
    Bøjning
  • Gastilladelse QA:
    True
  • Grad:
    45 °
  • Hovedfarve fitting:
    Bronze
  • KIWA certificeret:
    False
  • Kontur kode:
    V
  • Kontur kode tilslutning 2:
    V
  • Længde tilslutning 1:
    29.0 mm
  • Længde tilslutning 2:
    30.5 mm
  • LPCB-undersøgelse:
    False
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Gas
  • Materiale tilslutning 1:
    Kobber
  • Materiale tilslutning 2:
    Kobber
  • Materialekvalitet tilslutning 2:
    Andet
  • Med aftap:
    False
  • Med stopbuffer:
    False
  • Med tætningsringe / pakninger:
    True
  • Med trermisk isolering:
    False
  • Med udlufter:
    False
  • Middeltemperatur (kontinuerlig):
    -20 - 70 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN15
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Ubehandlet
  • Reducerende:
    False
  • Reel arbejdslængde tilslutning 1:
    22.0 mm
  • Rørdimension 1:
    18mm
  • Rørdimension 2:
    18mm
  • Systembundet:
    True
  • Tætningsmateriale:
    HNBR
  • Tilslutning (1):
    Indstik
  • Tilslutning 2:
    Pres system
  • Type:
    1-stykke
  • Udformning:
    Muffe/nippel
  • Udvendig rørdiameter tilslutning 2:
    18.0 mm
  • UL-undersøgelse:
    False
  • ULC-farve:
    False
  • VdS-kontrolleret:
    False
  • Vinkel:
    45gr
  • Vinkel på bøjning:
    45.0 °
  • Zeta værdi:
    0.4
  • Serie:
    Profipress
  • Producent/forhandler:
    Viega
