Viega Profipress G gasbøjning, 90°, 18 mm, muffe/muffe

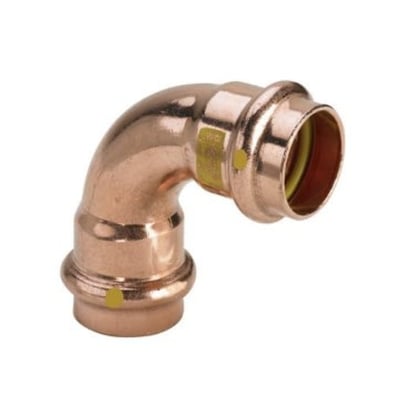

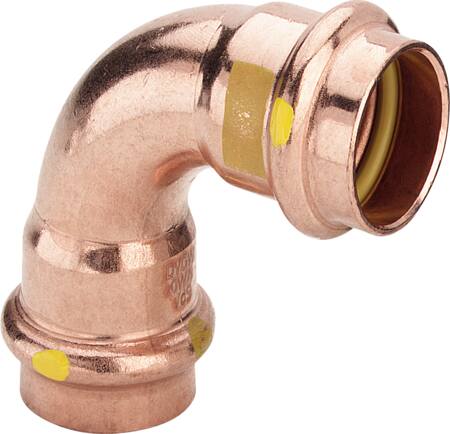

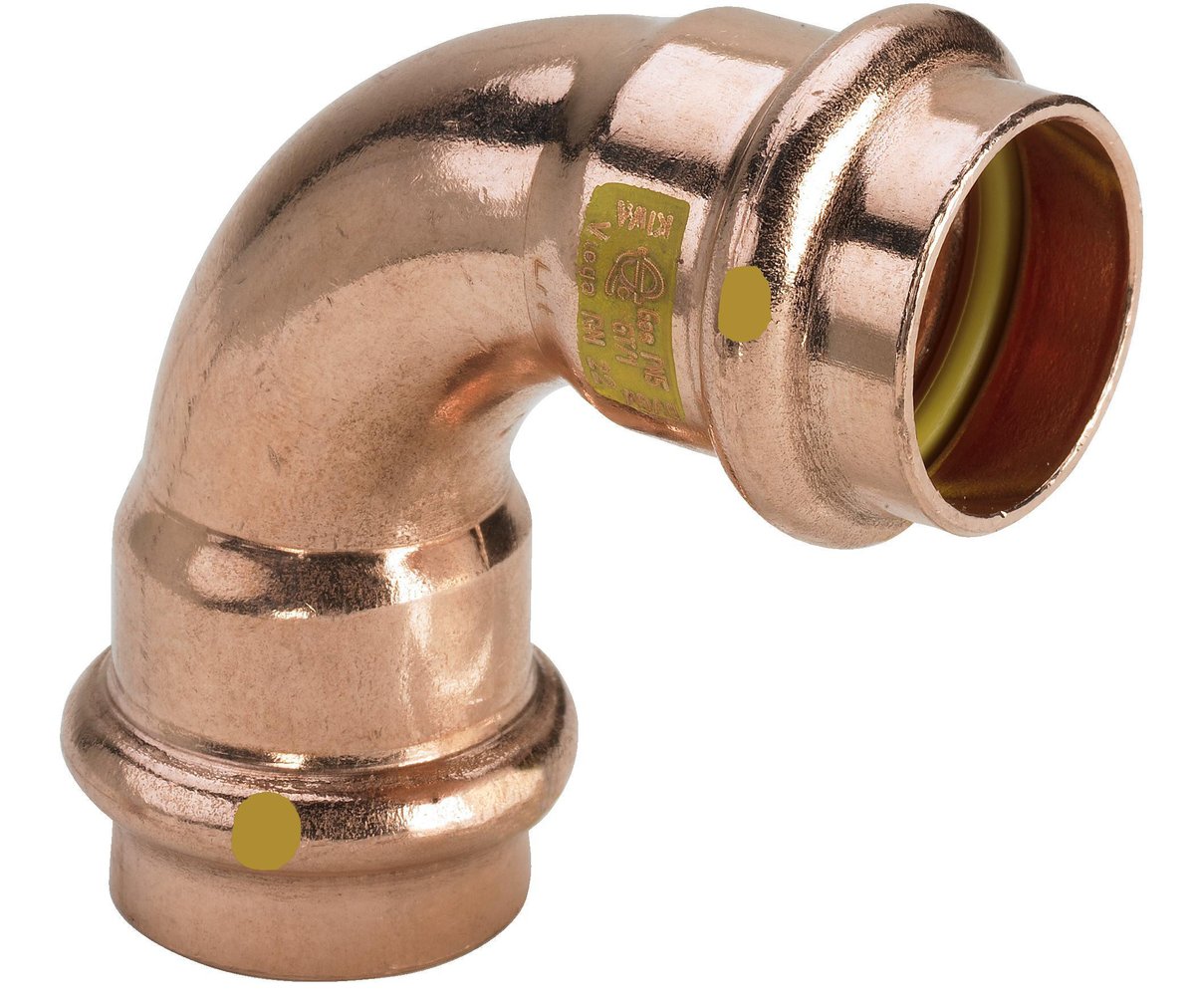

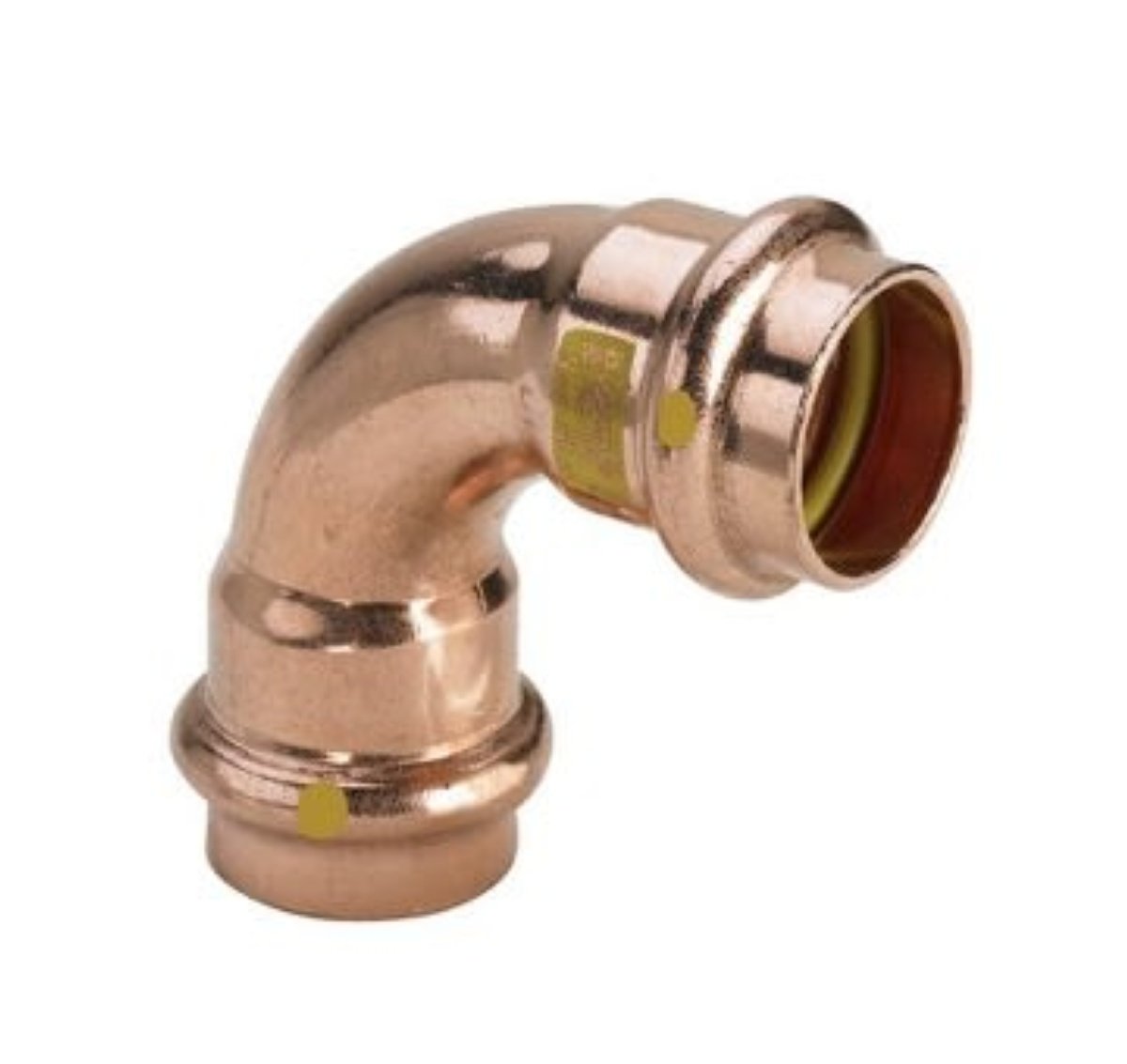

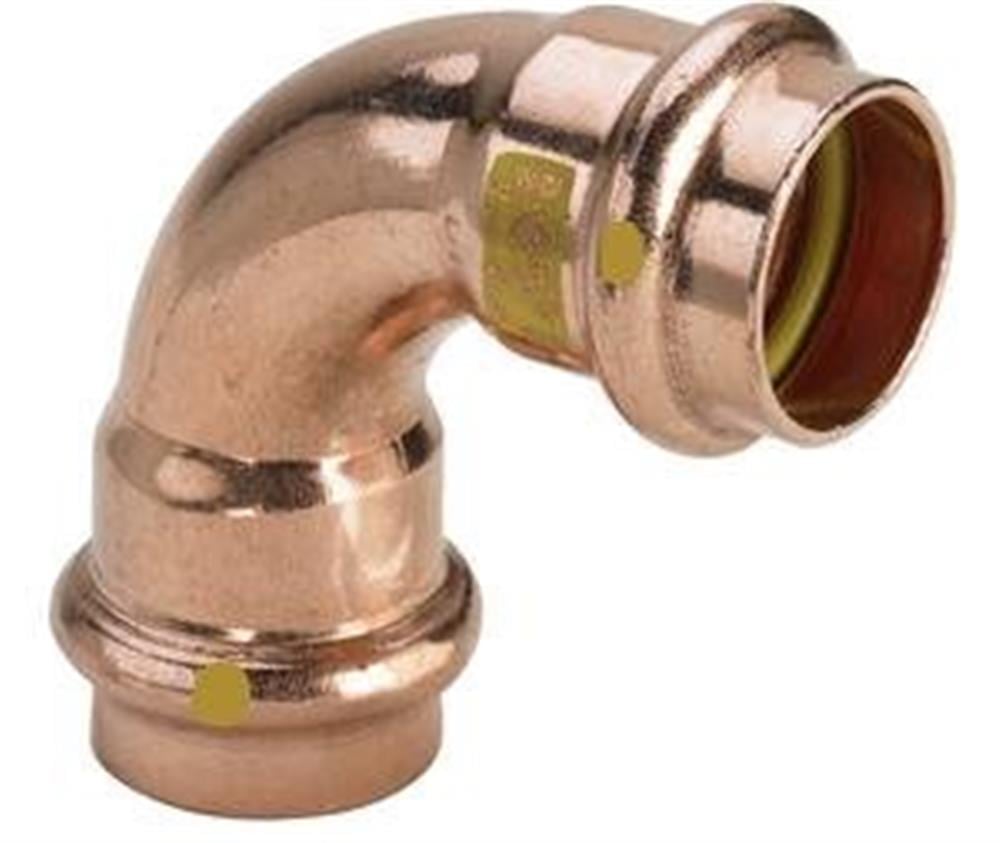

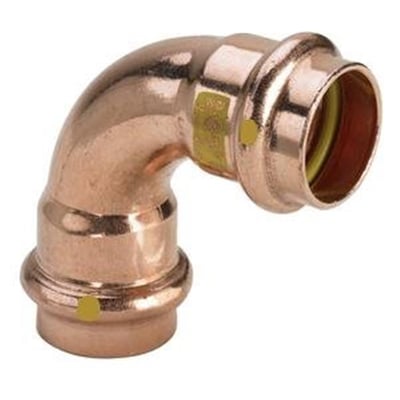

Viega Profipress G gasbøjning i kobber med 90° vinkel og to 18 mm pressmuffer, set skråt forfra.Viega Profipress G gasbøjning i kobber set fra en anden vinkel, med den åbne pressmuffe vendt mod højre.Viega Profipress G gasbøjning i kobber fylder billedet, så den buede form og åbningen i pressmuffen ses tydeligt.
PRISGARANTI
600+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 25/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 25/11
GLS Erhverv49,00 kr.Onsdag d. 25/11
GLS Hjemmelevering59,00 kr.Onsdag d. 25/11
Direkte levering149,00 kr.Tirsdag d. 24/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 24/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Viega
Viega Profipress G kobberbøjning med to 18 mm pressmuffer og SC-Contur. Til gas-, fyringsolie- og dieselolieinstallationer. Læs mere…
  • Varenr.:
    047502018
  • EAN nr.:
    4015211345471
  • Typenr.:
    345471
pr. stk. inkl. moms
44,50 kr.

Andre købte også

Måske interessant?

Beskrivelse

Viega Profipress G bøjning

90° bøjning af kobber med to 18 mm pressmuffer, DN15 og V-kontur. Fittingen indgår i Viega Profipress G-systemet og er beregnet til gasinstallationer samt installationer med fyringsolie og dieselolie.

  • Tilslutninger: 18 mm pressystem, muffe/muffe
  • Materiale: kobber, ubehandlet
  • Samlet længde: 40 mm; længde ved hver tilslutning: 39,5 mm
  • Reel arbejdslængde ved hver tilslutning: 17,5 mm
  • Vinkel: 90°; Zeta-værdi: 0,6
  • Trækfast, uadskillelig pressamling

Funktion og anvendelse

Fittingen har SC-Contur, som gør en upresset samling synlig ved tæthedsprøvning. Ved vandprøvning kan upressede fittings registreres i trykområdet 0,1–0,65 MPa. Ved tør tæthedsprøvning med trykluft eller inerte gasser er det angivne område 22 hPa–0,3 MPa. Pressamlingsteknikken kræver ikke lodde- eller svejsesamlinger. Samlingen etableres med elektrohydraulisk eller ledningsfrit, batteridrevet systempressværktøj.

  • Naturgas og flaskegas
  • Fyringsolie
  • Dieselolie
  • Suge- og trykledninger til fyringsolie og dieselolie

Profipress G-sortimentet omfatter fittingdimensioner fra 12 til 64 mm. Til fyringsolie- og dieselolieledninger gælder anvendelse op til 35 mm. Systemet er beregnet til kobberrør iht. DIN EN 1057, herunder SANCO-, WICU- og cuprotherm-rør. Sortimentet omfatter også kobber/rødgods- og kobber/kobberkombinationer.

Tekniske data og godkendelser

Produktegenskaberne angiver et kontinuerligt temperaturområde fra -25 °C til 110 °C samt et maksimalt arbejdstryk på 16 bar ved 20 °C og ved maksimal medietemperatur. Supplerende systemdata angiver anvendelsesbetingelser for de enkelte installationstyper: For gas- og flaskegasinstallationer er driftstemperaturen -20 °C til +70 °C og det maksimale driftstryk 0,5 MPa; ved HTB-krav er betingelsen 650 °C i 30 minutter ved højst 0,1 MPa. For fyringsolie- og dieselolieinstallationer er den angivne maksimale driftstemperatur 40 °C og driftstrykket -0,05 til +0,5 MPa. De maksimale værdier afhænger af anvendelsesområdet og fremgår af den tekniske dokumentation.

  • Gasinstallationer: DVGW-TRGI 2008 og DVGW-arbejdsblad G 600
  • Kobberrør: DIN EN 1057 og DVGW-arbejdsblad GW 392
  • Flaskegas: DVGW-arbejdsblad G 5614; installationer iht. DVFG-TRF 2012
  • Fyringsolie: DIN 51603-1
  • Dieselolie: DIN EN 590; supplerende godkendelsesreference Z-38.4-71
  • DVGW-registreringsnummer for Profipress G, dimension 12–54 mm: DG-4550AU0070
  • Angivet mærkning: gul prik, gul firkant og Gas MOP 5 / GT1; en anden produktbeskrivelse angiver Gas PN5 GT/1

Tætningsmaterialet er angivet som EPDM i produktegenskaberne. Den supplerende systembeskrivelse angiver HNBR, gul pakning.

Specifikationer

  • Varenummer:
    047502018
  • EAN nummer:
    4015211345471
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    345471
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    2Stk
  • Bakker:
    V bakker
  • Diameter:
    18 mm
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Bøjning
  • Gastilladelse QA:
    Ja
  • Grad:
    90 °
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Nej
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde:
    40.0 mm
  • Længde tilslutning 1:
    39.5 mm
  • Længde tilslutning 2:
    39.5 mm
  • LPCB-undersøgelse:
    Nej
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Kobber
  • Materiale tilslutning 1:
    Kobber
  • Materiale tilslutning 2:
    Kobber
  • Materialekvalitet tilslutning 2:
    Andet
  • Materialekvalitet tilslutning 1:
    Andet
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med trermisk isolering:
    Nej
  • Med udlufter:
    Nej
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN15
  • Nominel diameter tilslutning 1:
    DN15
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 2:
    Ubehandlet
  • Reducerende:
    Nej
  • Reel arbejdslængde tilslutning 1:
    17.5 mm
  • Reel arbejdslængde tilslutning 2:
    17.5 mm
  • Ring stivhedsklasse:
    Andet
  • Rørdimension 1:
    18mm
  • Rørdimension 2:
    18mm
  • Samling:
    Muffe
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Pres system
  • Trækfast:
    Ja
  • Type:
    Bøjning
  • Udformning:
    Muffe/muffe
  • Udvendig rørdiameter tilslutning 2:
    18.0 mm
  • Udvendig rørdiameter tilslutning 1:
    18.0 mm
  • UL-undersøgelse:
    Nej
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Nej
  • Vinkel:
    90gr
  • Vinkel på bøjning:
    90.0 °
  • Zeta værdi:
    0.6
  • Serie:
    Profipress
  • Producent/forhandler:
    Viega
