Roth ShuntUnit til gulvvarme, 8 afgreninger

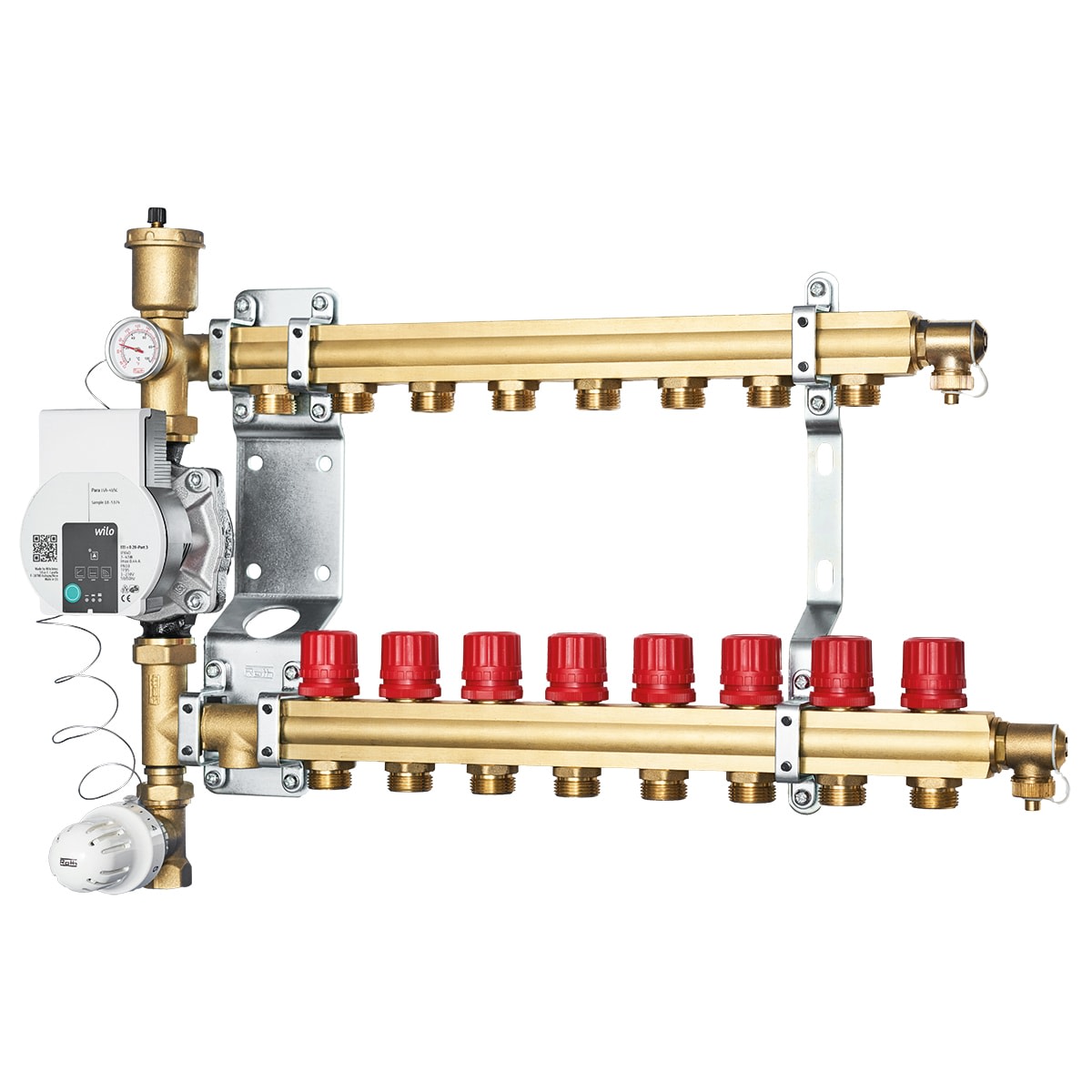

Roth ShuntUnit til gulvvarme med pumpe, termostat og fordelerrør med otte røde afgreninger.Målskitse af Roth ShuntUnit til gulvvarme med otte afgreninger og mål angivet omkring fordelerrørene.Roth ShuntUnit til gulvvarme set forfra med messingfarvede fordelerrør, otte røde hætter og pumpe.Roth ShuntUnit til gulvvarme set forfra med otte røde hætter og pumpe med rød markering på betjeningspanelet.
PRISGARANTI
6 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 18/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 18/11
GLS Erhverv55,00 kr.Onsdag d. 18/11
GLS Hjemmelevering59,00 kr.Onsdag d. 18/11
Direkte levering149,00 kr.Tirsdag d. 17/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 17/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Roth
Roth ShuntUnit til mindre gulvvarmeanlæg med 8 afgreninger, pumpe og termostatisk ventil. Leveres med præmonterede fordelerrør og reguleringsområde på 20–60 °C. Læs mere…
  • Varenr.:
    466212180
  • EAN nr.:
    5702000118680
  • Typenr.:
    17466212.180
pr. stk. inkl. moms
4.873,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Anvendelse

Roth ShuntUnit er beregnet til mindre gulvvarmeanlæg ved både nybyggeri og renovering. Den anvendes, når varmekilden har en højere fremløbstemperatur, end gulvvarmeanlægget skal bruge. Kapaciteten er op til 80 m², afhængigt af det reelle varmetab og gulvkonstruktionen.

Shunten har 8 afgreninger og præmonterede fordelerrør, der er forberedt til Roth rumregulering. Den kan anvendes håndreguleret eller monteres med Roth gulvvarmeregulering.

Funktion og udførelse

Den termostatiske ventil regulerer fremløbstemperaturen. Temperaturen indstilles på termostathovedet i området 20–60 °C, afhængigt af varmetab og gulvkonstruktion. Pumpedelen er monteret på venstre side af fordelerrøret og kan flyttes til højre side.

Shunten leveres med A-mærket pumpe, termostatisk ventil, termometer, automatisk luftudlader, monteringsbeslag og præmonterede fordelerrør. Den er færdigsamlet, bortset fra luftudlader, fremløbsventil og følerelement, som er pakket separat. Fordelerkoblinger medfølger ikke, men kan leveres til almindeligt anvendte dimensioner af gulvvarmerør.

Tekniske oplysninger

  • Antal afgreninger og gulvvarmekredse: 8
  • Pumpe: Wilo Yonos PARA RS15/6-RKA; pumpen er også angivet som Wilo Yonos PARA 15/1–6 i attributdata
  • Maks. driftstemperatur: 95 °C
  • Reguleringsområde: 20–60 °C
  • Maks. differenstryk: 50 kPa
  • Maks. driftstryk: 6 bar ifølge produktbeskrivelsen; attributdata angiver maks. arbejdstryk på 10 bar
  • Primærtilslutning: ½″ RG, dobbelt rør, placeret under; indvendigt konisk rørgevind (BSPT)
  • Gevind på afgreninger: EURO ¾″ udvendigt; sekundær gevinddiameter ¾″
  • Passer til gulvvarmerør med udvendig diameter på 16–20 mm
  • Materiale: messing CW614; pakning: EPDM; monteringsbeslag: galvaniseret stål
  • El-tilslutning: 230 V med jord; pumpetype: AC
  • Mål: 645 mm bred, 390 mm høj og 161 mm dyb
  • Med analog fremløbstemperaturmåling, udluftning, påfyldnings- og aftapningsventil samt vægmonteringsbeslag
  • Fordelerrøret er udført til flere zoner og har låsbare grupper
  • Uden regulator, termisk aktuator og flowindikator; ikke egnet til klimaanlæg og kan ikke forlænges
  • SVHC-stof over 0,1 %: bly

Specifikationer

  • Varenummer:
    466212180
  • EAN nummer:
    5702000118680
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    17466212.180
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Blandesløjfer
  • Antal afgreninger:
    8Stk
  • Antal gulvvarmekredse:
    8.0
  • Antal Kredse:
    8
  • Antal sekundære grupper:
    8.0
  • anvendes til:
    Mindre gulvvarmeanlæg
  • Arbejdstryk max:
    6bar
  • Bemærkninger:
    leveres uden fordelerkoblinger
  • Bredde:
    645.0 mm
  • Differenstryk max:
    50kPa
  • Dybde:
    161.0 mm
  • Egnet for klimaanlæg:
    Nej
  • Forlænges:
    Nej
  • Forsyningsspænding:
    230.0 V
  • Højde:
    390.0 mm
  • Låsbare grupper:
    Ja
  • Materiale:
    Messing
  • Materiale:
    Messing
  • Max. Arbejdstryk:
    10.0 bar
  • Med blandeventil:
    Ja
  • Med cirkulationspumpe:
    Ja
  • Med flowindikator:
    Nej
  • Med ombygning:
    Nej
  • Med påfyldning-og afdrypningsventil:
    Ja
  • Med pumpe:
    Ja
  • Med regulator:
    Nej
  • Med termisk aktuator:
    Nej
  • Med termometer:
    Ja
  • Med udluftning:
    Ja
  • Med vægmonteringsbeslag:
    Ja
  • multi‑zone fordelerrør:
    Ja
  • Position primær tilslutning:
    Under
  • Primær nominel diameter:
    1/2"
  • Primær tilslutning:
    Indvendigt rørgevind konisk (BSPT)
  • Pumpe:
    Wilo Yonos PARA 15/1 - 6
  • Pumpetype (systempumpe):
    AC
  • Sekundær gevinddiameter:
    3/4"
  • SVHC stof over 0,1%:
    Bly
  • Temperaturgrænse:
    Ja
  • Temperaturmåling fremløb:
    Analog
  • Tilbehør:
    Med fordelerrør
  • Tilslutning:
    1/2"
  • Tilslutningstype primærside:
    Dobbelt rør
  • Type:
    Pumpeshunte
  • Udvendig rørdiameter på gulvvarme grupper:
    16 - 20 mm
  • Producent/forhandler:
    Roth
