Styrekabel, 5G0,75, XH-JZ, halogenfrit, maskinkabel - pr. meter

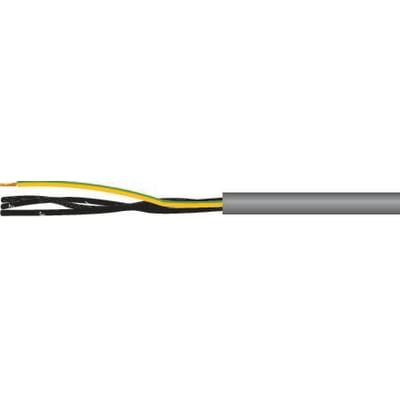

Detaljeret visning af et halogenfrit styrekabel XH-JZ 5G0,75mm2 med fem ledere, herunder en grøn/gul jordleder, og en grå yderkappe.
PRISGARANTI
1000+ stk. på lager
Billigste fragt: GLS Pakkeshop 39,00 kr. (leveres fredag d. 1/5)
Se alle muligheder
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 1/5
GLS Hjemmelevering49,00 kr.Fredag d. 1/5
GLS Erhverv49,00 kr.Fredag d. 1/5
Direkte levering149,00 kr.Torsdag d. 30/4
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 30/4
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Halogenfrit, fleksibelt styrekabel til maskinindustrien. Velegnet til fri bevægelse med let mekanisk stress i tørre og fugtige rum. UV-bestandigt. Læs mere…
  • Varenr.:
    5435530072
  • EAN nr.:
    5705152800076
  • Typenr.:
    5435530072, LGM075L00516369
pr. meter | inkl. moms
16,30 kr.

Andre købte også

Måske interessant?

Beskrivelse

Anvendelse og egenskaber

Dette halogenfri og fleksible styrekabel er designet til maskinindustrien. Det er velegnet til anvendelse ved fri bevægelse med let mekanisk stress i både tørre og fugtige rum. Kablet har en middelsvær mekanisk styrke, kemikaliebestandighed og modstandsdygtighed overfor friktion og slidtage. Det er forsynet med EMC-afskærmning for særdeles god beskyttelse. Kablet er UV-bestandigt i begrænset omfang og kræver afskærmning mod direkte sollys.

  • Fleksibilitet: Fleksibel
  • Mekanisk styrke: Middel
  • Vandpåvirkning: Middel
  • Kemikaliebestandighed: Middel
  • Friktion, slidtage: Middel
  • EMC: Særdeles god
  • UV bestandig: Begrænset (Kræver afskærmning)

Konstruktion og standarder

Kablet overholder internationale standarder og er konstrueret med en leder af fintrådet, blank kobber i klasse 5 iht. IEC 60228. Isolationen er udført i special VPE, HF iht. IEC 60092-351. Yderkappen er halogenfri POE (Polyolefin) i lysegrå farve. Kablet er halogenfrit og udvikler lav røgudvikling iht. IEC 61034.

  • Konstruktionsstandard: International IEC 60092-353
  • Brandtekniske specifikationer: IEC 60332-3, IEC 61034, IEC 60754-1/2
  • Leder: Blank flertrådet kobber
  • Leder klasse: IEC 60228 klasse 5
  • Isolation: Special VPE, HF iht. IEC 60092-351
  • Yderkappe: POE (Polyolefin) (Halogenfri)
  • Kappefarve: Grå
  • Halogenfri: Ja
  • Type: Uskærmet
  • Lav røgudvikling: Ja - iht IEC 61034

Elektriske specifikationer

Kablet har en mærkespænding på 300/500 V og en prøvespænding på 2000 V. Det har en ledermodstand på 26,0 Ohm/Km og en isolationsmodstand på 20 Mohm/Km.

  • Mærkespænding: 300/500 V
  • Prøvespænding: 2000 V
  • Ledermodstand: 26,0 Ohm/Km
  • Isolationsmodstand: 20 Mohm/Km

Mekaniske specifikationer og temperatur

Kablets driftstemperatur er -35 °C til +85 °C ved fast oplægning og -5 °C til +85 °C ved bevægelig oplægning. Den maksimale ledertemperatur er 90 °C, og kortslutningstemperaturen er 250 °C. Bøjningsradius for fast oplægning er 10 x D, og for bevægelig oplægning er det 20 x D.

  • Temperatur fast oplagt: -35 til +85 °C
  • Temperatur bevægelig: -5 til +85 °C
  • Ledertemperatur max.: 90 °C
  • Kortslutningstemperatur max.: 250 °C
  • Bøjningsradius fast oplagt: 10 x D
  • Bøjningsradius bevægelig: 20 x Udv. diameter

Ledermærkning

Kablet er mærket med JZ, hvilket indebærer sorte ledere med hvid talmarkering og en grøn/gul beskyttelsesleder i det yderste lag. Det er udstyret med jord.

  • Ledermærkning: JZ
  • Lederfarver: Nummererede ledere med grøn/gul beskyttelsesleder
  • Jord: Med jord

Specifikationer

  • Varenummer:
    5435530072
  • EAN nummer:
    5705152800076
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    5435530072, LGM075L00516369
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Kategori:
    Styrekabel
  • Bøjningsradius:
    Fast: 10 x D Bevæg 20 x D
  • Bøjningsradius bevægelig:
    20
  • Bøjningsradius bevægelig, enhed:
    x Udv. diameter
  • Bøjningsradius fast oplagt, enhed:
    10
  • Brandklasse:
    IEC 60332-3-23
  • Brandsikker:
    Nej
  • CE-mærket:
    Ja
  • Emballagetype:
    Tromle
  • EMC:
    Særdeles god
  • Fleksibilitet:
    Fleksibel
  • Friktion, slidtage:
    Middel
  • Funktionsdygtighed/brandsikkerhed:
    IEC 60332-3-22
  • Fyldkappe:
    Nej
  • Gnaverbeskyttelse:
    Nej
  • Halogenfri:
    Ja
  • Isolationsmodstand:
    20
  • Isolationsmodstand, enhed:
    Mohm/Km
  • Jord:
    Med jord
  • Kabeldimension:
    5G0,75mm2
  • Kabeltype:
    Maskinkabel
  • Kappefarve:
    Grå
  • Kemikaliebestandighed:
    Middel
  • Kortslutningstemperatur max.:
    250 °C
  • Lav røgudvikling:
    Ja - iht IEC 61034
  • Leder:
    Blank flertrådet kobber
  • Leder antal:
    5
  • Leder klasse:
    IEC 60228 klasse 5
  • Leder oplægning:
    Bundtsnoet
  • Lederdimension:
    0,75
  • Lederdimension, enhed:
    mm²
  • Lederfarver:
    Nummererede Leder
  • Ledermærkning:
    JZ
  • Ledermodstand:
    26,0 Ohm/Km
  • Lederopbygning:
    Mangetrådet Klasse 5
  • Lederopmærkning:
    JZ
  • Ledertemperatur max.:
    90 °C
  • Mærkespænding:
    300/500
  • Mærkespænding, enhed:
    V
  • Mekanisk styrke:
    Middel
  • Mellemlæg:
    Ingen
  • Nominel diameter:
    6,6 mm
  • Omgivelsestemperatur:
    Fast: -35 til +85°C Bevæg: -5 til +85°C
  • Opspoling:
    1
  • Prøvespænding:
    2000
  • Prøvespænding, enhed:
    V
  • Prøvespænding (kv):
    2
  • Røggas:
    IEC 60754-1/2, IEC 61034
  • Sollys/UV:
    Afskærmes
  • Temperatur bevægelig:
    -5 til +85 °C
  • Temperatur fast oplagt:
    -35 til +85 °C
  • Tollerance:
    0,2 +/- mm
  • Type:
    Uskærmet
  • UV bestandig:
    Begrænset
  • Vægt pr. km:
    67 kg
  • Vandpåvirkning:
    Middel
  • Yderkappe:
    POE ( Polyolefin ) ( Halogenfri )
  • Producent/forhandler:
    SOLAR
