Triarca Trilite P21 XL kabelskab, 630 A, klasse II, 71 moduler, grøn

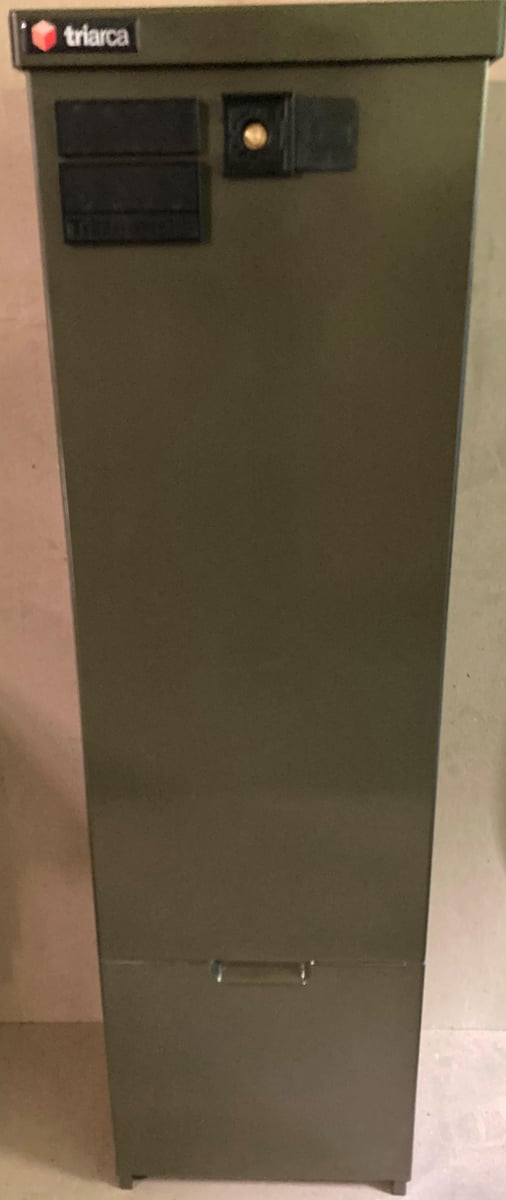

Grønt Triarca Trilite P21 XL kabelskab med lukket front, 630 A og plads til 71 moduler.Triarca Trilite P21 XL kabelskab set skråt forfra med grøn låge, lås og mærkefelter.
Skaffevare
Levering til din adresse 99,00 kr. (leveres mandag d. 23/11 - fredag d. 4/12)
MetodePrisLeveres
Levering til din adresse99,00 kr.Mandag d. 23/11 - fredag d. 4/12
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Se alt fra mærket Triarca
Grønt Triarca Trilite P21 XL kabelskab med 4-leder skinnesystem, 630 A, 500 V og IP44. Mål: 850 × 478 × 265 mm. Læs mere…
  • Varenr.:
    5401018736
  • EAN nr.:
    5711256924105
  • Typenr.:
    692410
pr. stk. inkl. moms
7.283,00 kr.

Måske interessant?

Beskrivelse

Triarca Trilite P21 XL kabelskab

Trilite P21 XL er et kabelskab til el-distributionsnettet med 4-leder skinnesystem. Skabet er udført i aluminium med grøn Rilsan-overflade og isolationsklasse II. Det har en mærkespænding på 500 V og en nominel strøm på 630 A.

  • Farve: grøn
  • Mål (H × B × D): 850 × 478 × 265 mm
  • Højde over jord: 850 mm
  • Modulbredde: 71 moduler
  • Beskyttelsesklasse: IP44
  • Materiale: aluminium
  • Monteringsplade: medfølger ikke
  • Bundplade: medfølger ikke
  • Varenummer: 5401018736
  • Typenummer: 692410
  • EAN: 5711256924105

Vægten er angivet forskelligt i leverandørdata: Produktbeskrivelsen angiver 20,2 kg, mens størrelsesoversigten angiver 18,2 kg for P21 XL.

Funktioner og specifikationer

Trilite P XL-serien er højere og dybere end den oprindelige Trilite P-serie. Til sammenligning har den oprindelige Trilite P en højde over jord på 700 mm og en dybde på 212 mm. Trilite P XL har en højde over jord på 850 mm og en dybde på 265 mm.

  • Skinnesystem i serien kan være udført i kobber eller aluminium og fås til 630 A eller 400 A.
  • Kapslingen er fremstillet af søvandsbestandigt aluminium og er beregnet til udendørs brug, herunder forhold med salt, havgus, fugt og temperaturskift.
  • Kapslingen har ventilation, og designet reducerer kondens.
  • Aftagelig forlåge og trekantlås som standard.
  • Overfladen er anti-graffiti-behandlet.
  • Forberedt til mærkning og logo.
  • Egnet til arktiske forhold.
  • Udtrækssokkel og lågesæt med bygge-strømsudtag kan tilvælges.

Leverandøren angiver for Trilite-serien en forventet levetid på over 60 år for Rilsan-udgaven og over 50 år for polyesterudgaven. For Rilsan-udgaven er der desuden angivet over 60 år i et C4-miljø.

Standarder og anvendelse

  • Opfylder kravene i EN 61439-1 og EN 61439-5.
  • IP44 efter EN 60529.
  • IK10 efter EN 62262.
  • Trilite P-serien er beregnet til el-distributionsnettet.
  • Øvrige Trilite-produkter i serien er forberedt til montageplade og kan anvendes til installationer ved vej, jernbane, havn og pumper samt til kommunikationsnetværk, FTTx og kabel-tv.

Tilbehør og kompatible komponenter

Følgende komponenter er angivet som tilbehør, der kan bruges sammen med kabelskabet:

  • 595934 – IC-indgangsklemmesæt, 16–35 mm², 6/10 moduler.
  • 595935 – IC-indgangsklemmesæt, 25–95 mm², 6/12 moduler.
  • 595939 – IC-indgangsklemmesæt, 95–300 mm², 8/14 moduler.
  • 596006 – DZ-sikringsliste, 2 × 63 A, 2,5–35 mm², 11 moduler.
  • 595940 – DIN 00-sikringsliste uden klemmer, 16–35 mm², 9 moduler.
  • 595981 – DIN 2-sikringsliste uden klemmer, 50–300 mm², 26 moduler.
  • 595980 – FSD-indsløjfningsliste uden klemmer, 50–240 mm², 12 moduler.
  • 595917 – OC-afgangsklemmesæt, 16–35 mm², DIN 00.
  • 595918 – OC-afgangsklemmesæt, 25–95 mm², DIN 00.
  • 595919 – OC-afgangsklemmesæt, 50–95 mm², DIN 2/FSD.
  • 595920 – OC-afgangsklemmesæt, 95–240 mm², DIN 2/FSD.
  • 595991 – OC-afgangsklemmesæt, 95–300 mm², DIN 2.
  • 595925 – OC-dobbeltklemmesæt, 70–240 mm², SE/50–185 SM, DIN 2.
  • 25931 – Pasindsats, 10 A, til sikringsliste 2 × DZ 63 A (596006).
  • 25932 – Pasindsats, 16 A, til sikringsliste 2 × DZ 63 A (596006).
  • 25933 – Pasindsats, 25 A, til sikringsliste 2 × DZ 63 A (596006).
  • 25934 – Pasindsats, 35 A, til sikringsliste 2 × DZ 63 A (596006).
  • 25935 – Pasindsats, 50 A, til sikringsliste 2 × DZ 63 A (596006).
  • 848611 – Patronhåndtag, 1-polet, til sikringsliste 596006.
  • 848612 – Patronhåndtag, 3-polet, til sikringsliste 596006.
  • 251886 – Sammenkoblingsbeslag til KSE+KSM, side om side, grå.
  • 251884 – Sammenkoblingsbeslag til KSE+KSM, side om side, grøn.
  • 848618 – Beslag til parallelføring, DIN 00.
  • 848613 – Beslag til parallelføring, DIN 2.
  • 848606 – Triarca isoleret 5 mm unbrakonøgle med 3/8-tommers firkantsokkel (One Tool).
  • 546122 – Aflastningsbøjle med modlæg, 18–22 mm.
  • 546126 – Aflastningsbøjle med modlæg, 22–26 mm.
  • 546130 – Aflastningsbøjle med modlæg, 26–30 mm.
  • 546134 – Aflastningsbøjle med modlæg, 30–34 mm.
  • 546138 – Aflastningsbøjle med modlæg, 34–38 mm.
  • 546142 – Aflastningsbøjle med modlæg, 38–42 mm.
  • 546146 – Aflastningsbøjle med modlæg, 42–46 mm.
  • 546150 – Aflastningsbøjle med modlæg, 46–50 mm.
  • 546154 – Aflastningsbøjle med modlæg, 50–54 mm.
  • 546158 – Aflastningsbøjle med modlæg, 54–58 mm.
  • 546164 – Aflastningsbøjle med modlæg, 58–64 mm.
  • 546176 – Aflastningsbøjle med modlæg, 70–76 mm.

Andre størrelser i Trilite P XL-serien

Serien findes i grøn og grå i flere størrelser. Størrelsesoversigten angiver følgende bredder, modulantal og vægte:

  • P 09 XL: 214 mm bred, 27 moduler, 10,9 kg.
  • P 12 XL: 280 mm bred, 38 moduler, 13 kg.
  • P 15 XL: 346 mm bred, 49 moduler, 14,6 kg.
  • P 18 XL: 412 mm bred, 60 moduler, 15,1 kg.
  • P 21 XL: 478 mm bred, 71 moduler, 18,2 kg ifølge størrelsesoversigten.

Andre farver kan tilvælges. Serien fås med polyester- eller Rilsan-overflade, afhængigt af den ønskede isolationsklasse.

Specifikationer

  • Varenummer:
    5401018736
  • EAN nummer:
    5711256924105
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    692410
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Beskyttelsesklasse kabinet (IP):
    IP44
  • Bredde:
    478.0 mm
  • Dybde:
    265.0 mm
  • Farve:
    grøn
  • Højde:
    850.0 mm
  • Mærkespænding:
    500.0 V
  • Materiale:
    Aluminium
  • Med bundplade:
    Nej
  • Med monteringsplade:
    Nej
  • Nominel strøm:
    630.0 A
  • Overfladebehandling:
    Andet
  • Producent/forhandler:
    Triarca
