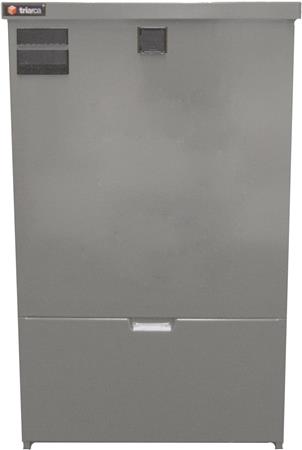

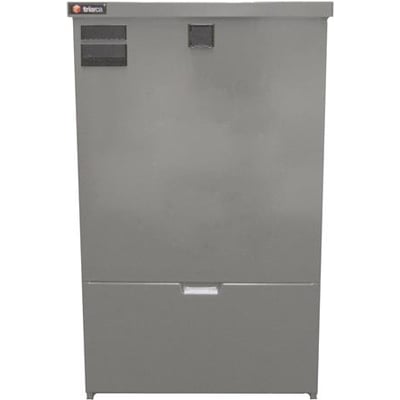

Trilite P27, KL. II, 630A, grå

Trilite P El-distribution

Trilite P el-distribution serien er designet til at imødekomme behovene i moderne el-distributionsnet. Serien findes også i en Trilite P XL variant, som tilbyder øget højde og dybde sammenlignet med den oprindelige Trilite P serie. Specifikationerne for Trilite P inkluderer en højde over jord på 700mm og en dybde på 212mm, mens Trilite P XL har en højde over jord på 850mm og en dybde på 265mm.

Kapslingerne er fremstillet af søvandsbestandigt aluminium, hvilket sikrer en lang levetid, især med den robuste Rilsan® overflade, der har en forventet levetid på +60 år. Polyesterudgaven tilbyder en levetid på +50 år. Aluminiumskapslingerne tåler barske udendørsmiljøer med salt, havgus, fugt og temperaturskift. Kapslingerne er naturligt ventilerende, og designet reducerer kondens. Trilite P-serien er specifikt designet til el-distributionsnet, mens andre Trilite produkter er forberedt til montageplader. Overfladebehandlingen fås som enten polyester coating eller Rilsan® for at opfylde klasse I eller klasse II specifikationer.

Trilite P med skinnesystem

• Aluminiums kapsling med Rilsan® overflade, der opfylder isolationsklasse II.
• Skinnesystem i kobber eller aluminium, dimensioneret til 630 A / 400 A.
• Forventet levetid på +60 år i et C4 miljø.

Trilite forberedt for montageplade

• Overfladebehandling i enten Rilsan® eller polyester.
• Designet til isolationsklasse I eller II.
• Integrerede adgangspunkter til kommunikationsnetværk, FTTx og kabel TV.
• Velegnet til installationer for vej, tog, havn og pumper.
• Forventet levetid på +60/+50 år i et C4 miljø.

Generelle Egenskaber

• Standardfarver: Grøn og grå. Andre farver er tilgængelige som option.
• Aftagelig forlåge for nem adgang.
• Trekantlås som standard.
• Lågesæt med bygge-strøms-udtag kan tilkøbes.
• Udtrækssokkel for hurtig installation.
• Forberedt for mærkning og logo.
• Egnet til arktiske forhold.

Standarder og Overholdelse

• Opfylder kravene i standarderne: EN 61439-1, EN 61439-5, IP44 efter EN 60529, og IK10 efter EN 62262.

Installationsforberedelse

Ved planlægning af installationen bør følgende overvejes:

• Antal tilgange og tilhørende kabeldimension samt kabeldiameter.
• Behov for sløjfning til næste kabelskab (eventuel anvendelse af FSD).
• Antal afgange og tilhørende kabeldimension samt kabeldiameter.
• Valg af aflastningsbøjle til hvert kabel.
• Eventuel pasindsats (hvis 596006 er valgt).
• Eventuelle beslag til parallelføring.
• Eventuelt værktøj til installation.

Kompatible Tilbehør

Produktet kan anvendes sammen med følgende tilbehør:

• Indgangsklemmesæt (forskellige størrelser og moduler)
• Sikringsliste (forskellige typer og moduler)
• FSD Indsløjfningsliste
• Afgangsklemmesæt (forskellige størrelser og typer)
• Pasindsats til sikringsliste
• Patronhåndtag (1-pol og 3-pol)
• Sammenkoblingsbeslag
• Beslag til parallelføring
• Isoleret Unbraco værktøj
• Aflastningsbøjler med modlæg

Tilgængelige Kabelskabsstørrelser (Trilite P)

• Trilite P 09: Bredde 214mm, 9 moduler, Vægt 9,3kg (findes i grå og grøn)
• Trilite P 12: Bredde 280mm, 38 moduler, Vægt 10,9kg (findes i grå og grøn)
• Trilite P 15: Bredde 346mm, 49 moduler, Vægt 12,2kg (findes i grå og grøn)
• Trilite P 18: Bredde 412mm, 60 moduler, Vægt 12,5kg (findes i grå og grøn)
• Trilite P 21: Bredde 478mm, 71 moduler, Vægt 14,9kg (findes i grå og grøn)
• Trilite P 27: Bredde 610mm, 93 moduler, Vægt 17,1kg (findes i grå og grøn)
