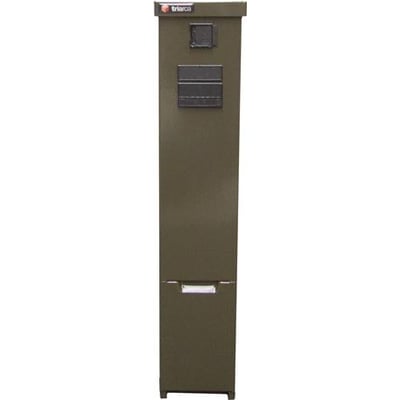

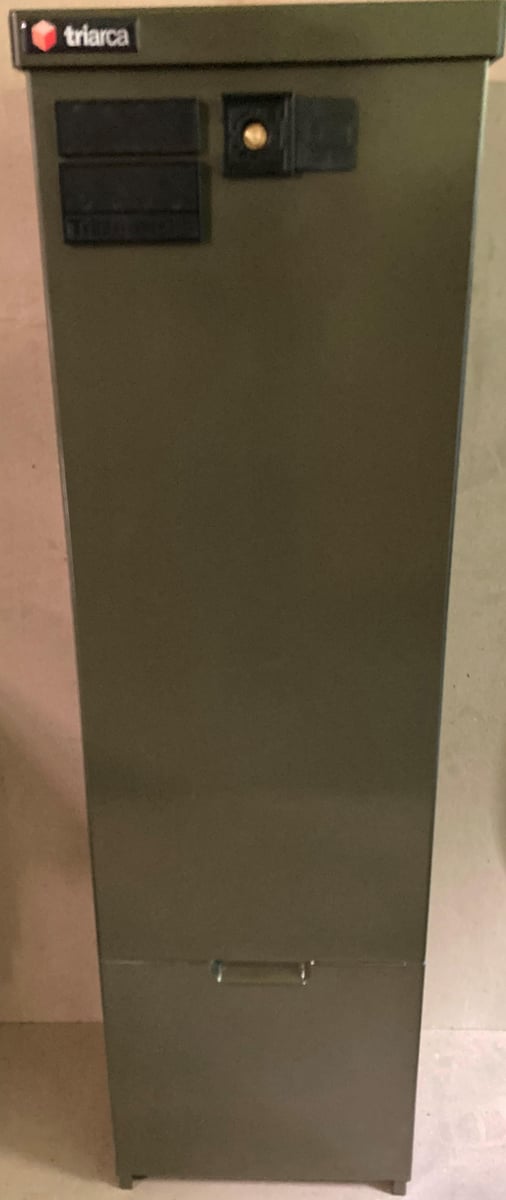

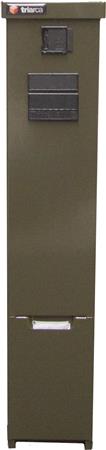

Trilite P9, 400A, KL.II, 27M, grøn

Trilite P el-distribution

Trilite P-serien tilbyder robuste aluminiumskapslinger designet til el-distributionsnettet. Serien findes også i en Trilite P XL-variant, der er højere og dybere for øget kapacitet. Kapslingerne er fremstillet af søvandsbestandigt aluminium, hvilket sikrer en exceptionel lang levetid på op til +60 år for Rilsan®-udgaven og +50 år for polyesterudgaven. Materialet tåler barske udendørsmiljøer, herunder salt, havgus, fugt og temperatursvingninger. Trilite-kapslinger er naturligt ventilerende, og designet minimerer kondensdannelse.

Trilite P-serien er optimeret til el-distributionsnet, mens andre Trilite-produkter er forberedt for montageplade. Overfladebehandlingen fås som enten polyester coating eller Rilsan® for at opfylde specifikationer for isolationsklasse I eller II.

Trilite P med skinnesystem

• Aluminiums kapsling med Rilsan® overflade, der opfylder isolationsklasse II.
• Skinnesystem i kobber eller aluminium, dimensioneret til 630 A / 400 A.
• Forventet levetid på +60 år i et C4 miljø.

Trilite forberedt for montageplade

• Overfladebehandling i Rilsan® eller polyester.
• Tilgængelig for isolationsklasse I eller II.
• Integrerede adgangspunkter for kommunikationsnetværk, FTTx og kabel TV.
• Velegnet til installationer for vej, tog, havn og pumpesystemer.
• Forventet levetid på +60/+50 år i et C4 miljø.

Egenskaber

• Standardfarver: Grøn og grå. Andre farver fås som option.
• Aftagelig forlåge for nem adgang.
• Trekantlås som standard.
• Lågesæt med bygge-strøms-udtag kan tilkøbes.
• Udtrækssokkel for hurtig installation.
• Forberedt for mærkning og logo.
• Egnet til arktiske forhold.

Overholdelse af standarder

• EN 61439-1
• EN 61439-5
• IP44 efter EN 60529
• IK10 efter EN 62262

Planlægning af dit kabelskab

For at bygge dit kabelskab anbefales det at anvende Easy Planner-værktøjet på www.kabelskab.dk for fuld dokumentation. Sørg for at have følgende information klar:

• Antal tilgange og specificer kabeldimension og kabeldiameter.
• Behov for at sløjfes videre til næste kabelskab (evt. med FSD).
• Antal afgange og specificer kabeldimension og kabeldiameter.

Husk også at vælge:

• Aflastningsbøjle til hvert kabel.
• Eventuel pasindsats (hvis 596006 er valgt).
• Eventuelt beslag til parallelføring.
• Eventuelt værktøj til installation.

Kompatible tilbehør

Dette kabelskab kan anvendes sammen med et bredt udvalg af tilbehør, herunder:

• IC Indgangsklemmesæt (forskellige størrelser og moduler).
• Sikringslister (DZ, DIN 00, DIN 2) med eller uden klemmer.
• FSD Indsløjfningslister.
• OC Afgangsklemmesæt (forskellige størrelser og typer).
• Pasindsatser og patronhåndtag til sikringslister.
• Sammenkoblingsbeslag og beslag til parallelføring.
• Triarca Isoleret Unbraco værktøj.
• Aflastningsbøjler i forskellige størrelser.

Dimensioner og specifikationer

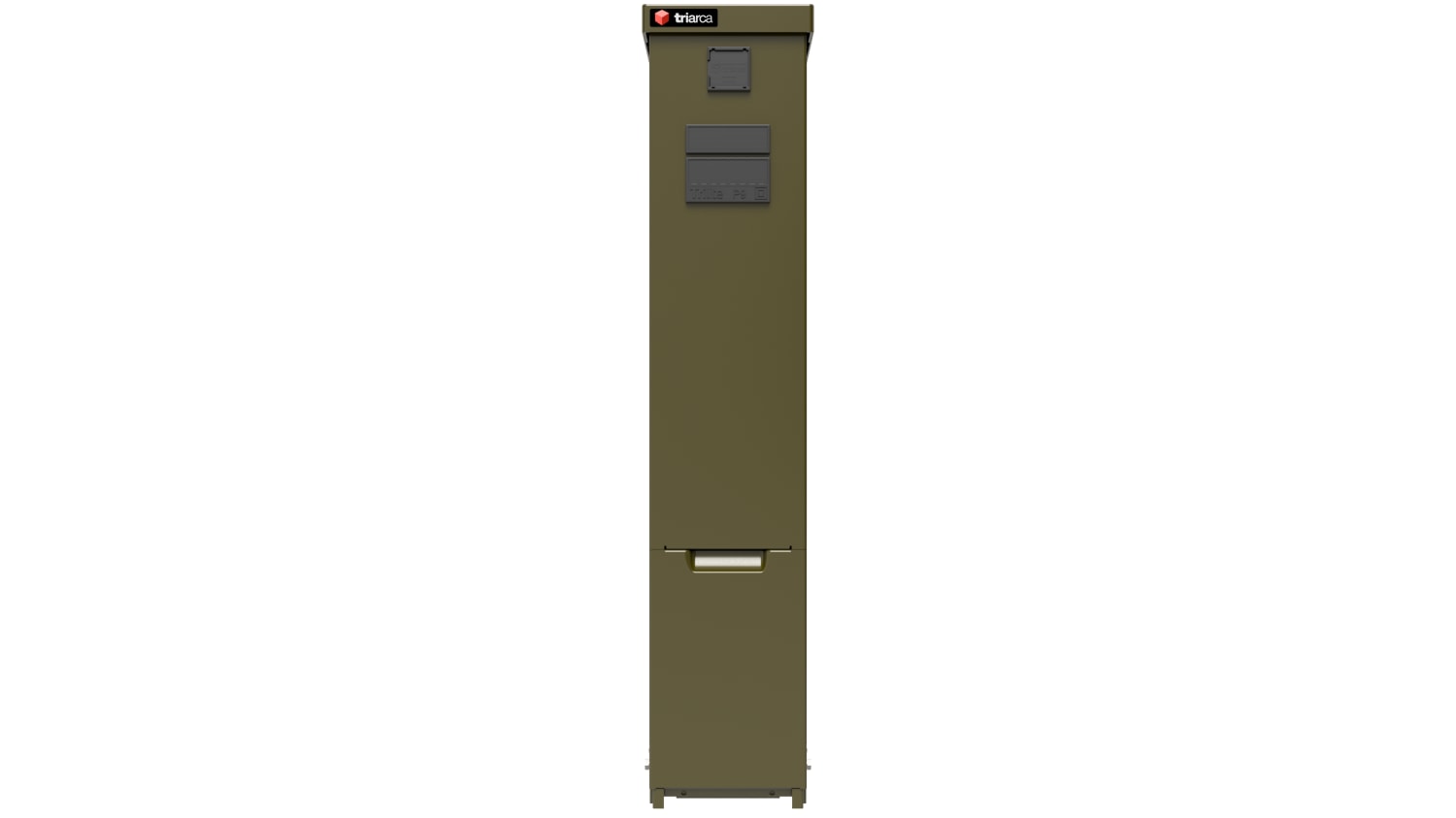

Trilite P-serien fås i forskellige størrelser. Denne model, Trilite P9, har dimensionerne 700mm (højde) x 214mm (bredde) x 212mm (dybde) og vejer 9,3 kg. Den er designet til 400A og opfylder klasse II specifikationer.
