Triarca Trilite P45 XL kabelskab, 630 A, klasse II, 159M, grøn

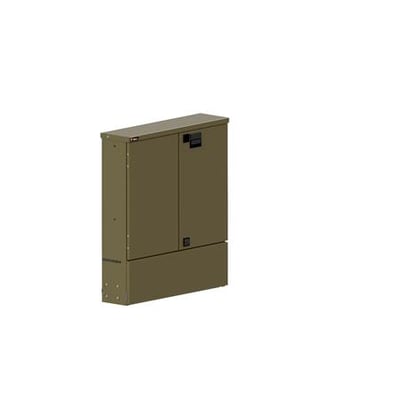

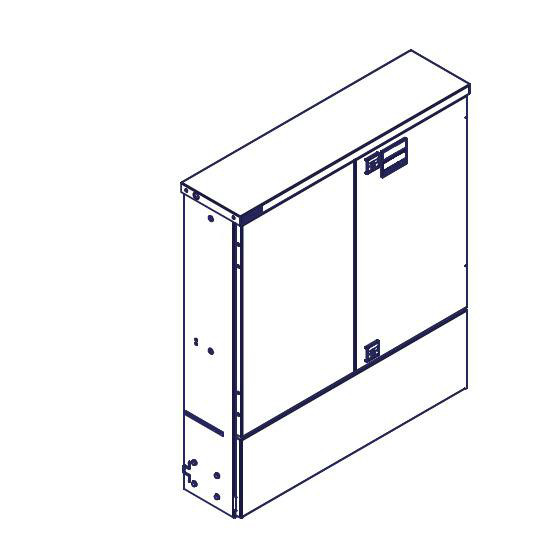

Triarca Trilite P45 XL kabelskab i grøn med lukket låge, set skråt forfra med sokkel og tag.Teknisk stregtegning af Triarca Trilite P45 XL kabelskab, set skråt forfra med låge, tag og sokkel.
Skaffevare
Levering til din adresse 99,00 kr. (leveres mandag d. 23/11 - fredag d. 4/12)
MetodePrisLeveres
Levering til din adresse99,00 kr.Mandag d. 23/11 - fredag d. 4/12
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Se alt fra mærket Triarca
Kabelskab i aluminium med Rilsan-overflade, 4-leder skinnesystem, 630 A og 500 V. Mål: 850 × 1002 × 265 mm. Klasse II, IP44 og IK10. Læs mere…
  • Varenr.:
    5401018069
  • EAN nr.:
    5711256924167
  • Typenr.:
    692416
pr. stk. inkl. moms
16.360,00 kr.

Måske interessant?

Beskrivelse

Triarca Trilite P45 XL kabelskab

Trilite P45 XL er et kabelskab til el-distributionsnettet med 4-leder skinnesystem. Skabet har Rilsan-overflade, isolationsklasse II og grøn farve.

  • Skinnesystem: 630 A
  • Mærkespænding: 500 V
  • Mål: 850 mm høj, 1002 mm bred og 265 mm dyb
  • Vægt: 38,7 kg
  • Materiale: aluminium
  • Monteringsplade: medfølger ikke
  • Bundplade: medfølger ikke
  • Variantbetegnelse: M=159
  • Varenummer: 5401018069
  • Typenummer: 692416
  • EAN: 5711256924167

Materiale og udførelse

Trilite P XL-kapslingen er fremstillet af aluminium og beregnet til udendørs brug, også hvor den udsættes for salt, havgus, fugt og temperaturskift. Kapslingens ventilationsdesign begrænser kondens. Rilsan-udgaven er opgivet med en forventet levetid på over 60 år i et C4-miljø. Polyesterudgaven i Trilite-serien er opgivet med en forventet levetid på over 50 år i et C4-miljø.

Trilite P XL er højere og dybere end den oprindelige Trilite P-serie. Trilite P har en højde over jord på 700 mm og en dybde på 212 mm, mens Trilite P XL har en højde over jord på 850 mm og en dybde på 265 mm. Skinnesystemer i Trilite P-serien fås med kobber- eller aluminiumsskinner og med mærkestrøm på 630 A eller 400 A.

Funktioner og specifikationer

  • Isolationsklasse II
  • Beskyttelsesgrad IP44 efter EN 60529
  • Slagstyrke IK10 efter EN 62262
  • Opfylder kravene i EN 61439-1 og EN 61439-5
  • Standardfarver i Trilite-serien: grøn og grå. Andre farver kan vælges som tilvalg.
  • Serien har anti-graffiti-overflade, aftagelig forlåge og trekantlås som standard.
  • Lågesæt med bygge-strømsudtag kan tilkøbes.
  • Serien har udtrækssokkel og er forberedt til mærkning og logo.
  • Serien er angivet som egnet til arktiske forhold.

Mulige tilbehørsdele

Følgende komponenter er angivet som tilbehør til Trilite-systemet. Valg afhænger af kabeldimensioner og den ønskede opbygning.

  • 595934 – IC-indgangsklemmesæt, 16–35 mm², 6/10 moduler
  • 595935 – IC-indgangsklemmesæt, 25–95 mm², 6/12 moduler
  • 595939 – IC-indgangsklemmesæt, 95–300 mm², 8/14 moduler
  • 596006 – DZ-sikringsliste, 2 × 63 A, 2,5–35 mm², 11 moduler
  • 595940 – DIN 00-sikringsliste uden klemmer, 16–35 mm², 9 moduler
  • 595981 – DIN 2-sikringsliste uden klemmer, 50–300 mm², 26 moduler
  • 595980 – FSD-indsløjfningsliste uden klemmer, 50–240 mm², 12 moduler
  • 595917 – OC-afgangsklemmesæt, 16–35 mm², DIN 00
  • 595918 – OC-afgangsklemmesæt, 25–95 mm², DIN 00
  • 595919 – OC-afgangsklemmesæt, 50–95 mm², DIN 2/FSD
  • 595920 – OC-afgangsklemmesæt, 95–240 mm², DIN 2/FSD
  • 595991 – OC-afgangsklemmesæt, 95–300 mm², DIN 2
  • 595925 – OC-dobbeltklemmesæt, 70–240 mm², SE/50–185 SM, DIN 2
  • Pasindsatser til sikringsliste 596006, 2 × DZ 63 A: 10 A, 16 A, 25 A, 35 A og 50 A
  • 848611 – patronhåndtag, 1-polet, til sikringsliste 596006
  • 848612 – patronhåndtag, 3-polet, til sikringsliste 596006
  • 251886 – sammenkoblingsbeslag til KSE+KSM, side om side, grå
  • 251884 – sammenkoblingsbeslag til KSE+KSM, side om side, grøn
  • 848618 – beslag til parallelføring, DIN 00
  • 848613 – beslag til parallelføring, DIN 2
  • 848606 – Triarca isoleret 5 mm unbrakonøgle med 3/8" firkantsokkel, One Tool
  • Aflastningsbøjler med modlæg: 546122 til 18–22 mm, 546126 til 22–26 mm, 546130 til 26–30 mm, 546134 til 30–34 mm, 546138 til 34–38 mm, 546142 til 38–42 mm, 546146 til 42–46 mm, 546150 til 46–50 mm, 546154 til 50–54 mm, 546158 til 54–58 mm, 546164 til 58–64 mm og 546176 til 70–76 mm.

Trilite-serien

De øvrige Trilite-produkter er forberedt til montageplade og fås med Rilsan- eller polyester-overflade samt isolationsklasse I eller II. Serien omfatter også adgangspunkter til kommunikationsnetværk, FTTx og kabel-tv og kan anvendes i installationer til vej, tog, havn og pumper.

Specifikationer

  • Varenummer:
    5401018069
  • EAN nummer:
    5711256924167
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    692416
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
  • Beskyttelsesklasse kabinet (IP):
    IP44
  • Bredde:
    1002.0 mm
  • Dybde:
    265.0 mm
  • Farve:
    grøn
  • Højde:
    850.0 mm
  • Mærkespænding:
    500.0 V
  • Materiale:
    Aluminium
  • Med bundplade:
    Nej
  • Med monteringsplade:
    Nej
  • Nominel strøm:
    630.0 A
  • Overfladebehandling:
    Andet
  • Producent/forhandler:
    Triarca
