Schneider Electric Acti9 sløjfeskinne, 1P, 100 A, 24M

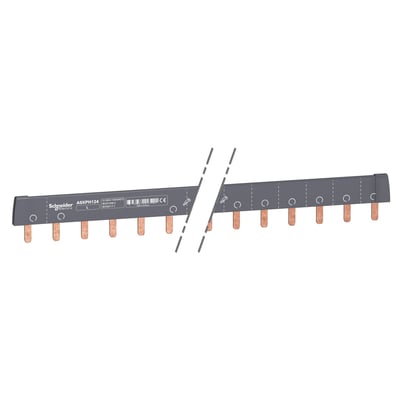

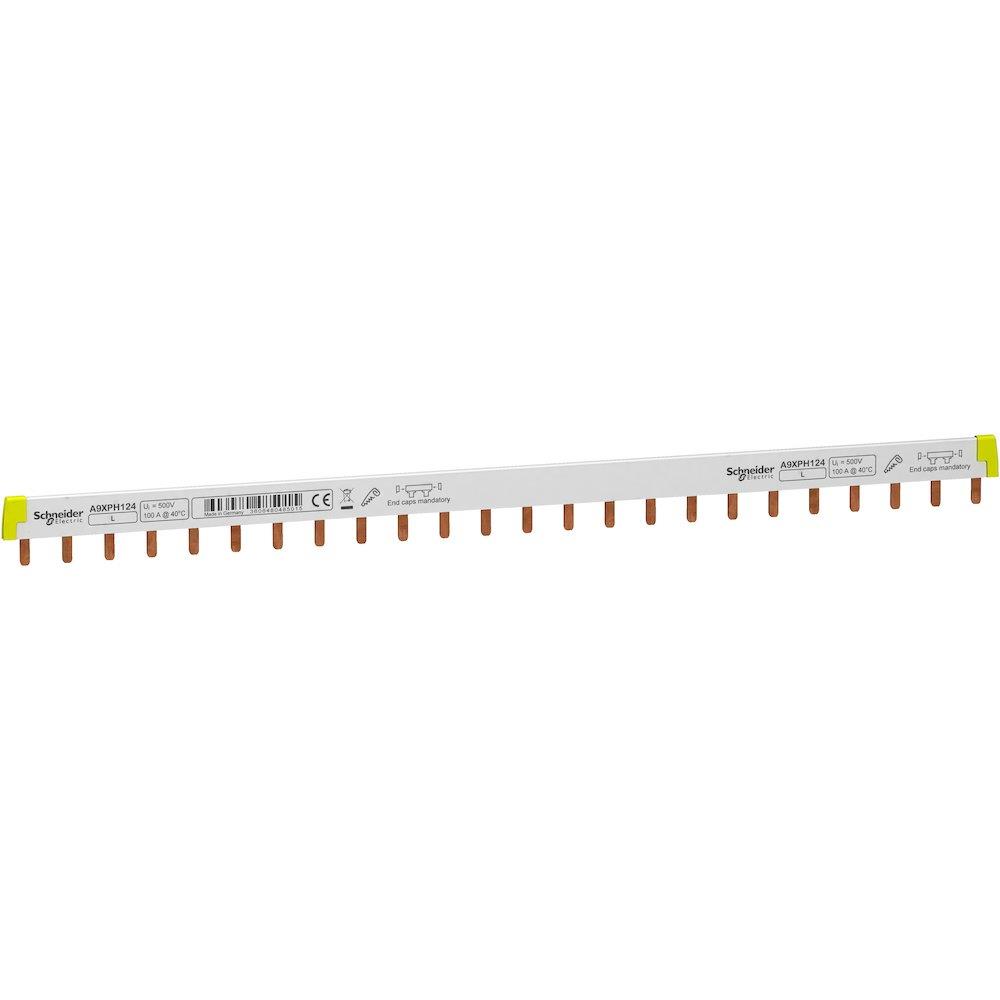

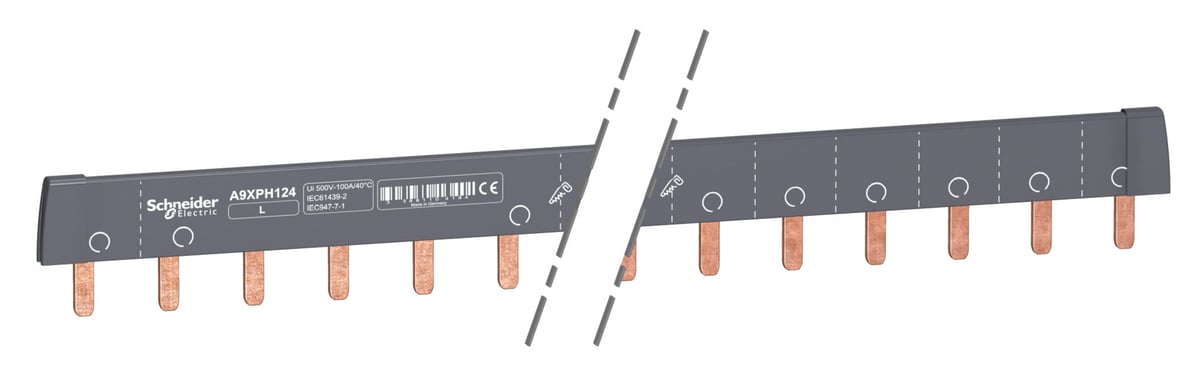

Schneider Electric Acti9-sløjfeskinne, 1P og 100 A, med 24 moduler, kobbertapper og gule endestykker.Schneider Electric Acti9-sløjfeskinne, 1P og 100 A, set på afstand med en række kobbertapper.Tegning af Schneider Electric Acti9-sløjfeskinne, 1P og 100 A, med markeringer for afkortning.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 10/11 - onsdag d. 18/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 10/11 - onsdag d. 18/11
GLS Erhverv49,00 kr.Tirsdag d. 10/11 - onsdag d. 18/11
GLS Hjemmelevering59,00 kr.Tirsdag d. 10/11 - onsdag d. 18/11
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 9/11 - tirsdag d. 17/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Isoleret, 1-polet sløjfeskinne til Schneider Electric Acti9-produkter på DIN-skinne. 100 A, 24 moduler, 430 mm lang og med 16 mm² tværsnit. Læs mere…
  • Varenr.:
    3322074164
  • EAN nr.:
    3606480485015
  • Typenr.:
    A9XPH124
pr. stk. inkl. moms
171,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket
Se hele serien
Udvalgte kategorier fra serien

Beskrivelse

Schneider Electric Acti9 sløjfeskinne til montering af kompatible Acti9-produkter på DIN-skinne. Skinnen har én fase og én pol, pinforbindelse og plads til 24 enheder.

Funktioner og kompatibilitet

  • Nominel strøm: 100 A.
  • Maks. nominel driftsspænding Ue: 415 V AC.
  • Tværsnit: 16 mm². Delingsmål: 18 mm.
  • Længde: 430 mm. Modulbredde og antal moduler: 24.
  • Isoleret og egnet til enheder med hjælpekontakt. Ikke egnet til enheder med N-leder.
  • Kan saves og tilskæres ved hjælp af skinneklodser. Faserne er angivet med symboler på begge sider af sløjfeskinnen.
  • Skæremarkeringer findes på kobberskinnen og isoleringsmaterialet. Udgående fødeledninger kan markeres.
  • Det isolerende materiale er selvslukkende. Leverandørbeskrivelsen angiver RAL 7016 (antracitgrå) for isoleringsmaterialet; produktattributterne angiver farven hvid.

Endestykker og tilbehør

Sløjfeskinnen leveres med to endeplader/endestykker, angivet som IP20. Ekstra endeplader kan bestilles efter poltal under referencerne A9XPE***(110/210/310/410). Der skal anvendes endestykker, hvis skinnen afkortes. Endestykkerne er angivet som undtaget for 57-modulreferencer. Ubrugte pins kan isoleres med afdækninger; A9XPT920 er angivet til pins, der ikke anvendes.

Tekniske data

  • Nominel korttidsstrømstyrke Icw: 0 kA.
  • Nominel impulsspænding: 0 kV.
  • Betinget nominel kortslutningsstrøm Iq: 0 kA.
  • En særlig sløjfeskinne til afbrydere med 9 mm hjælpeudstyr har et 9 mm hul til installation af iOF og iSD.
  • Markeringen er angivet som tydelig, uanset om forsyningen kommer ovenfra eller nedefra.
  • Produktattributterne angiver ingen SVHC-stoffer over 0,1 %.

Specifikationer

  • Varenummer:
    3322074164
  • EAN nummer:
    3606480485015
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    A9XPH124
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Sløjfeskinne
  • Antal faser:
    1.0
  • Antal modulenheder:
    24.0
  • Antal poler:
    1.0
  • Betinget norminel kortslutningsstrøm Iq:
    0.0 kA
  • Delingsmål:
    18.0 mm
  • Egnet til antal enheder:
    24.0
  • Egnet til enheder med hjælpekontakt:
    True
  • Egnet til enheder med N-leder:
    False
  • Elektrisk forbindelse:
    Pin
  • Farve:
    Hvid
  • Isoleret:
    True
  • Kan tilskæres i størrelse:
    True
  • Længde:
    430.0 mm
  • Max. nominel drift spænding Ue AC:
    415.0 V
  • Modul-bredde:
    24.0
  • Nominel impulsspænding:
    0.0 kV
  • Nominel kortstids-strømstyrke Icw:
    0.0 kA
  • Nominel strøm IE:
    100.0 A
  • SVHC stof over 0,1%:
    Ingen
  • Tværsnit:
    16.0 mm²
  • Serie:
    Acti9
  • Producent/forhandler:
    Schneider Electric
