Schneider Electric Acti 9 sløjfeskinne NL1/NL2/NL3, 100 A, 24 moduler, A9XPH524

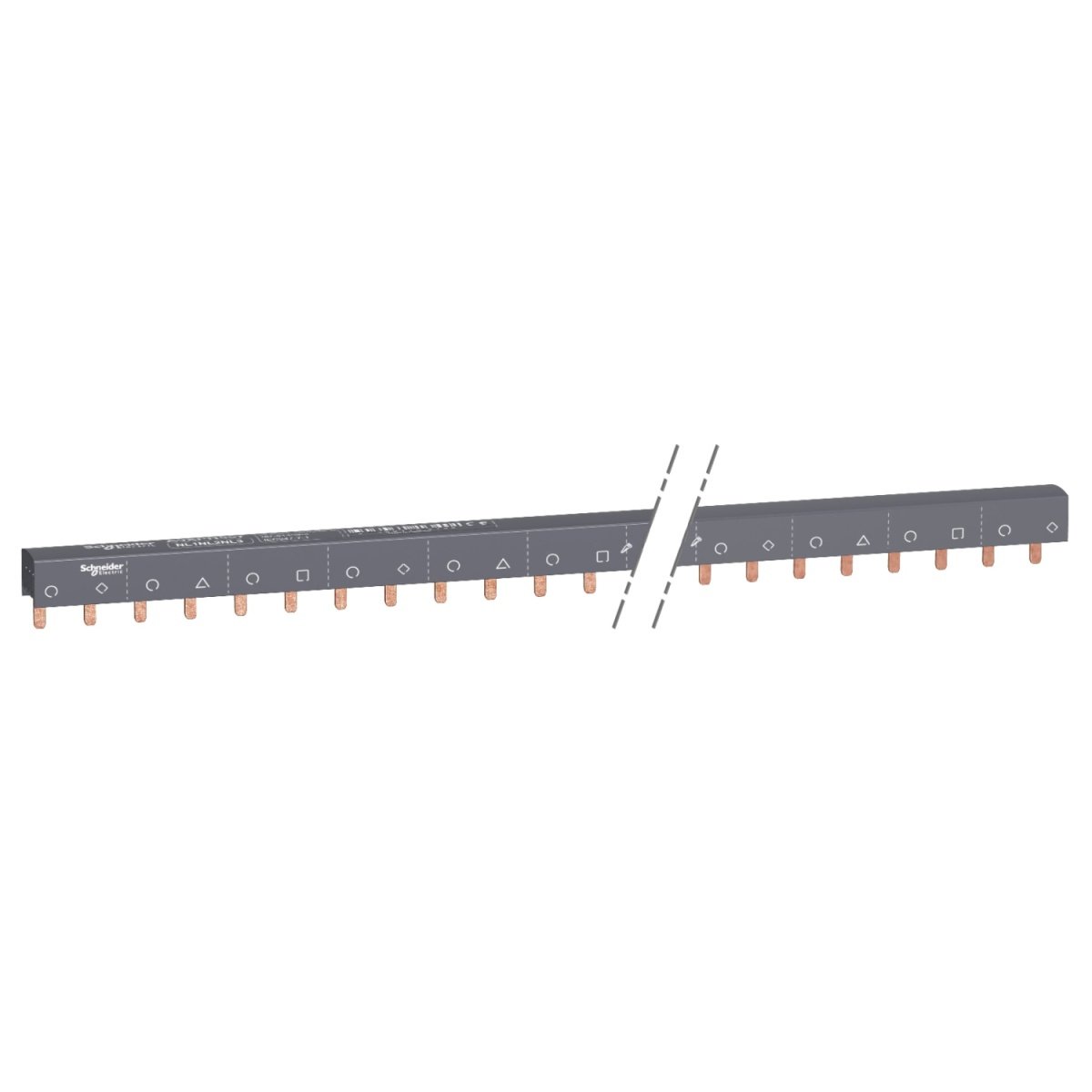

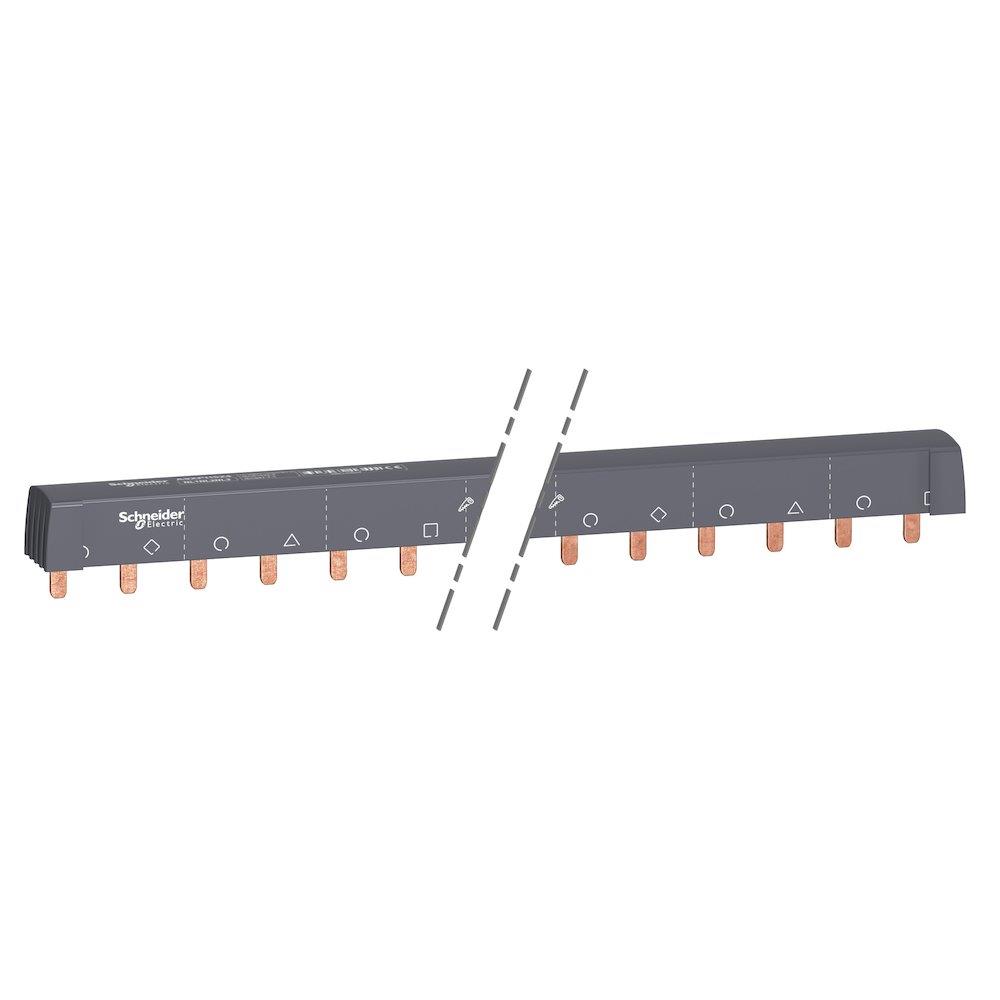

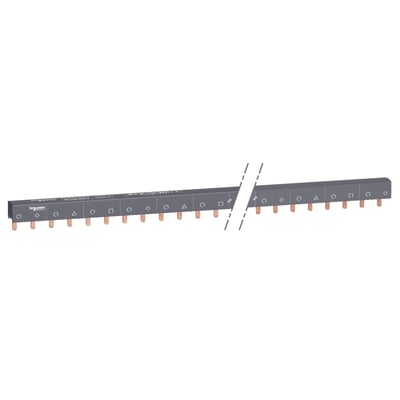

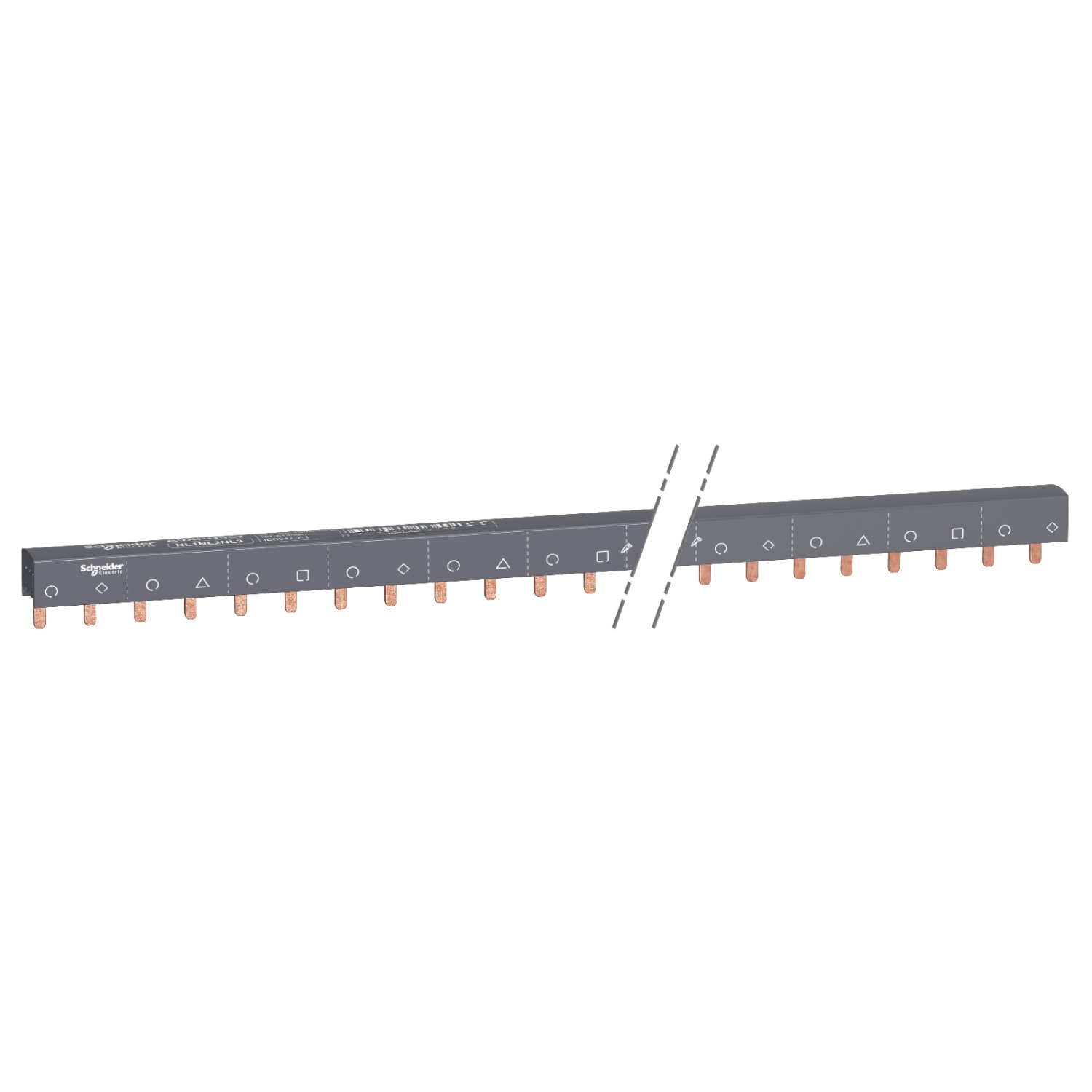

Schneider Electric Acti 9 sløjfeskinne A9XPH524 med mørkegråt hus, kobberfarvede pins og synlige fase-symboler.Schneider Electric Acti 9 sløjfeskinne A9XPH524 set i fuld længde med pin-kontakter og en grafisk afkortningsmarkering.
PRISGARANTI
40+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 4/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 4/11
GLS Erhverv49,00 kr.Onsdag d. 4/11
GLS Hjemmelevering59,00 kr.Onsdag d. 4/11
Direkte levering149,00 kr.Tirsdag d. 3/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 3/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Isoleret 4-polet sløjfeskinne til Schneider Electric Acti 9, 100 A og 3 faser. 24 moduler, 430 mm lang og kan tilskæres. Læs mere…
  • Varenr.:
    3322074290
  • EAN nr.:
    3606480485107
  • Typenr.:
    A9XPH524
pr. stk. inkl. moms
384,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Schneider Electric Acti 9 sløjfeskinne NL1/NL2/NL3, type A9XPH524, til montering af Acti 9-produkter på DIN-skinne. Skinnen har pin-tilslutning og kan tilskæres.

Funktioner og anvendelse

  • 4-polet sløjfeskinne til 3 faser, egnet til enheder med N-leder og hjælpekontakt.
  • Faserne er markeret med symboler på begge sider af skinnen. Markeringerne er synlige, uanset om forsyningen kommer ovenfra eller nedefra.
  • Udgående fødeledninger kan markeres, og skæremarkeringer findes på kobberskinnerne og isoleringsmaterialet.
  • Skinnen kan saves og tilskæres; skinneklodser gør det muligt at save og tilskære kobberskinner og isoleringsmateriale på én gang. Der skal anvendes endeplader ved afkortning.
  • Leveres med 2 endeplader. Yderligere endeplader kan bestilles efter poltal: A9XPE***(110/210/310/410). Leverandørdata angiver IP20-endeplader til siderne, med undtagelse af 57-modulreferencer.
  • Ubrugte pins kan isoleres med afdækninger, herunder A9XPT920.
  • Det isolerende materiale beskrives som selvslukkende og angives til RAL 7016 (antracitgrå). Attributterne angiver produktfarven som hvid.
  • I serien findes en særlig sløjfeskinne til afbrydere med 9 mm hjælpeudstyr. Den har et 9 mm hul til installation af iOF og iSD.

Tekniske data

  • Nominel strøm: 100 A.
  • Maks. nominel driftsspænding: 415 V AC.
  • Tværsnit: 16 mm².
  • Længde: 430 mm.
  • Delingsmål: 18 mm.
  • Modulbredde: 24; antal modulenheder: 24.
  • Egnet til 12 enheder.
  • Isoleret udførelse med elektrisk forbindelse via pin.
  • Nominel korttids-strømstyrke Icw: 0 kA; betinget nominel kortslutningsstrøm Iq: 0 kA.
  • Nominel impulsspænding: 0 kV.
  • SVHC-stof over 0,1 %: Ingen.
  • Varenummer: 3322074290. EAN: 3606480485107. Oprindelsesland: DE.

Specifikationer

  • Varenummer:
    3322074290
  • EAN nummer:
    3606480485107
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    A9XPH524
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Sløjfeskinne
  • Antal faser:
    3.0
  • Antal modulenheder:
    24.0
  • Antal poler:
    4.0
  • Betinget norminel kortslutningsstrøm Iq:
    0.0 kA
  • Delingsmål:
    18.0 mm
  • Egnet til antal enheder:
    12.0
  • Egnet til enheder med hjælpekontakt:
    True
  • Egnet til enheder med N-leder:
    True
  • Elektrisk forbindelse:
    Pin
  • Farve:
    Hvid
  • Isoleret:
    True
  • Kan tilskæres i størrelse:
    True
  • Længde:
    430.0 mm
  • Max. nominel drift spænding Ue AC:
    415.0 V
  • Modul-bredde:
    24.0
  • Nominel impulsspænding:
    0.0 kV
  • Nominel kortstids-strømstyrke Icw:
    0.0 kA
  • Nominel strøm IE:
    100.0 A
  • SVHC stof over 0,1%:
    Ingen
  • Tværsnit:
    16.0 mm²
  • Producent/forhandler:
    Schneider Electric
