Schneider Electric sløjfeskinne Acti 9, 2P, 100 A, 24 moduler, A9XPH224

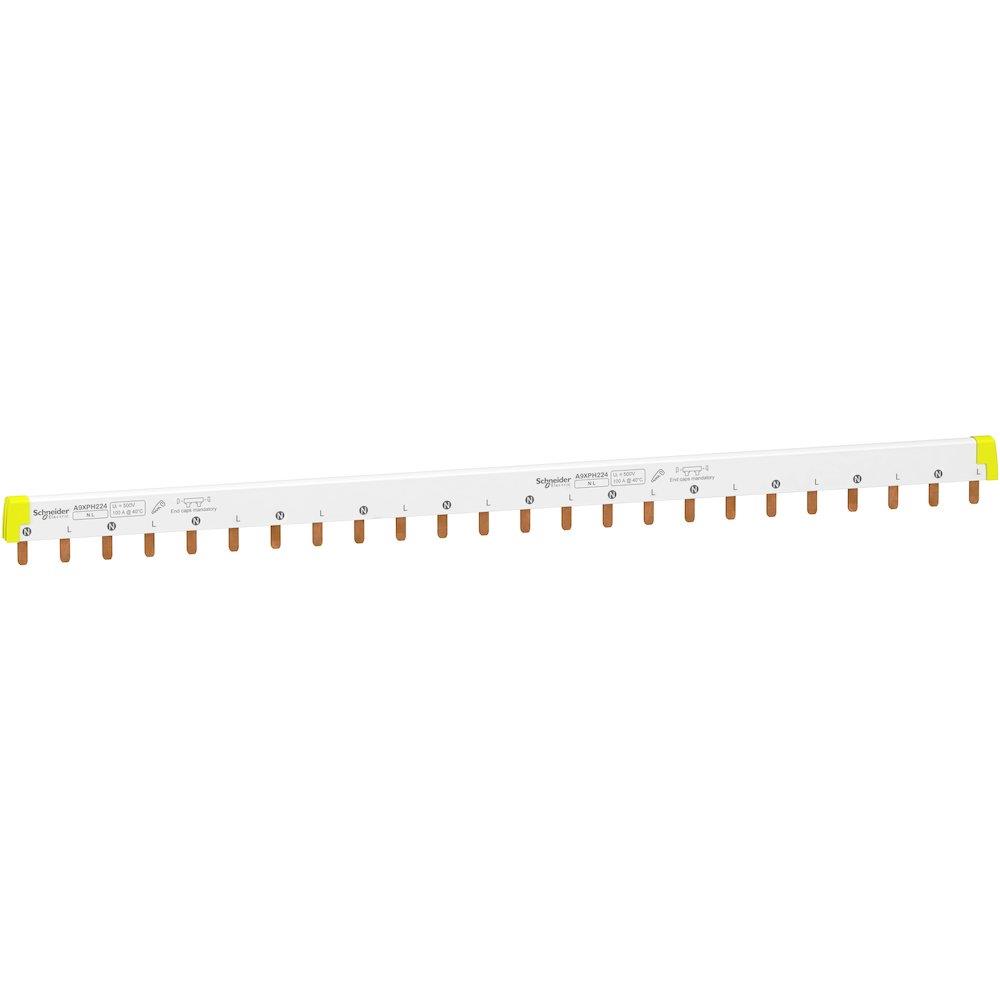

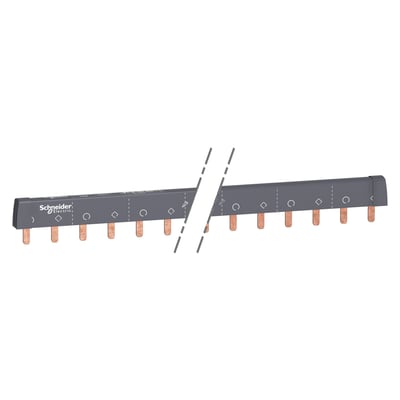

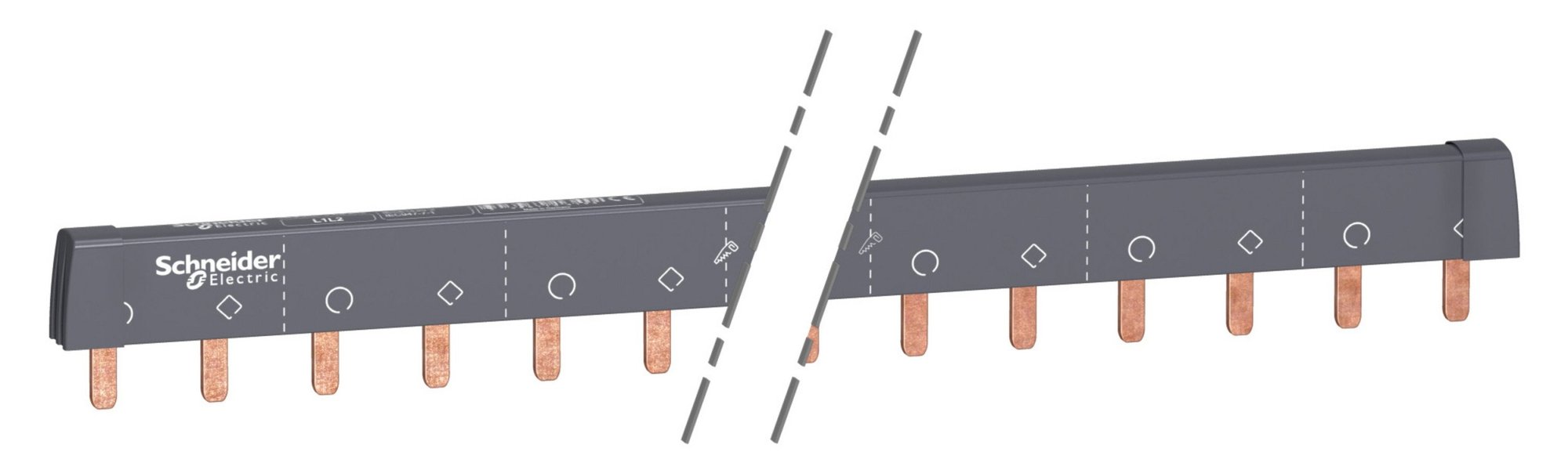

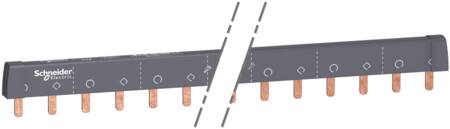

Schneider Electric Acti 9 sløjfeskinne A9XPH224 med hvidt hus, gule endestykker og kobberfarvede pinben.Schneider Electric Acti 9 sløjfeskinne A9XPH224 set på afstand med række af pinben og gule endestykker.Tegning af Schneider Electric Acti 9 sløjfeskinne A9XPH224 med mørkegråt hus, pinben og markeringer til tilskæring.
PRISGARANTI
10+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 25/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 25/11
GLS Erhverv49,00 kr.Onsdag d. 25/11
GLS Hjemmelevering59,00 kr.Onsdag d. 25/11
Direkte levering149,00 kr.Tirsdag d. 24/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 24/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Isoleret, 2-polet sløjfeskinne til Schneider Electric Acti 9 med pinforbindelse, 100 A mærkestrøm, 24 moduler og mulighed for tilskæring. Læs mere…
  • Varenr.:
    3322074193
  • EAN nr.:
    3606480485039
  • Typenr.:
    A9XPH224
pr. stk. inkl. moms
201,00 kr.

Andre købte også

Måske interessant?

Beskrivelse

Schneider Electric Acti 9 sløjfeskinne til montering af Acti 9-produkter på DIN-skinne. Modellen har typebetegnelsen A9XPH224 og kan tilskæres.

Tekniske specifikationer

  • 2 poler og 1 fase
  • Mærkestrøm: 100 A
  • Maks. nominel driftsspænding Ue: 415 V
  • Elektrisk tilslutning: pin
  • Tværsnit: 16 mm²
  • Længde: 430 mm
  • 24 modulenheder og modulbredde: 24
  • Delingsmål: 18 mm
  • Egnet til 12 enheder, herunder enheder med N-leder og hjælpekontakt
  • Nominel korttids-strømstyrke Icw: 0 kA
  • Betinget nominel kortslutningsstrøm Iq: 0 kA
  • Nominel impulsspænding: 0 kV
  • Isoleret og fremstillet af selvslukkende, isolerende materiale
  • Farve angivet som hvid; leverandørbeskrivelsen angiver isoleringsmaterialet i RAL 7016 (antracitgrå)
  • SVHC-stof over 0,1 %: ingen

Montering og tilbehør

Sløjfeskinnen kan saves og tilskæres med skinneklodser. Den leveres med to endeplader/endestykker. Endestykker skal anvendes, hvis skinnen afkortes. Ekstra endeplader kan bestilles efter poltal under referencerne A9XPE***(110/210/310/410). Ubrugte pins kan isoleres med afdækninger, herunder A9XPT920. Endestykkerne er angivet som IP20.

  • Faserne er markeret med symboler på begge sider af skinnen.
  • Skæremarkeringer findes på kobberskinnerne og isoleringsmaterialet.
  • Udgående fødeledninger kan markeres. Markeringen er tydelig, uanset om forsyningen kommer ovenfra eller nedefra.

Leverandørbeskrivelsen omtaler desuden en særlig sløjfeskinne til afbrydere med 9 mm hjælpeudstyr. Denne variant har et 9 mm hul til installation af iOF og iSD.

Specifikationer

  • Varenummer:
    3322074193
  • EAN nummer:
    3606480485039
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    A9XPH224
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
  • Antal faser:
    1.0
  • Antal modulenheder:
    24.0
  • Antal poler:
    2.0
  • Betinget norminel kortslutningsstrøm Iq:
    0.0 kA
  • Delingsmål:
    18.0 mm
  • Egnet til antal enheder:
    12.0
  • Egnet til enheder med hjælpekontakt:
    Ja
  • Egnet til enheder med N-leder:
    Ja
  • Elektrisk forbindelse:
    Pin
  • Farve:
    Hvid
  • Isoleret:
    Ja
  • Kan tilskæres i størrelse:
    Ja
  • Længde:
    430.0 mm
  • Max. nominel drift spænding Ue:
    415.0 V
  • Modul-bredde:
    24.0
  • Nominel impulsspænding:
    0.0 kV
  • Nominel kortstids-strømstyrke Icw:
    0.0 kA
  • Nominel strøm IE:
    100.0 A
  • SVHC stof over 0,1%:
    Ingen
  • Tværsnit:
    16.0 mm²
  • Type:
    A9XPH224
  • Producent/forhandler:
    Schneider Electric
