Schneider Electric sløjfeskinne, 2P, 100 A, 12M, A9XPH212

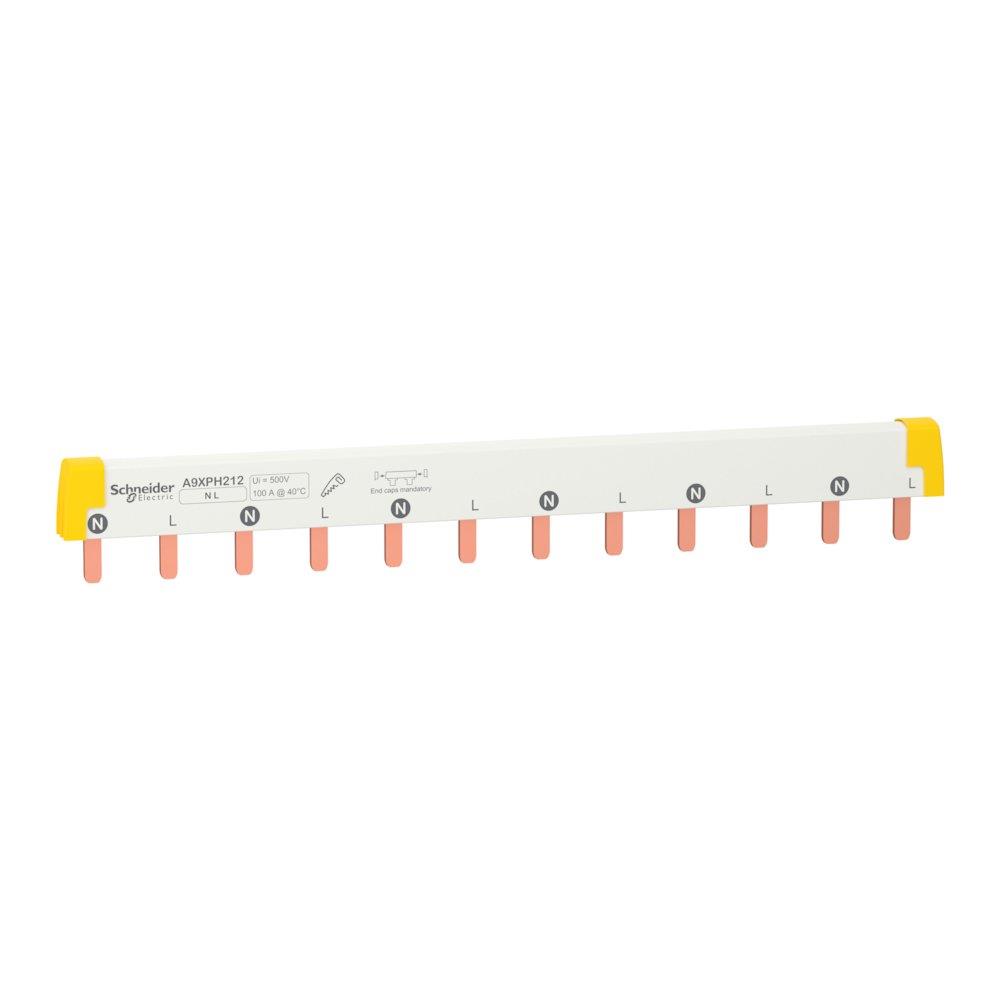

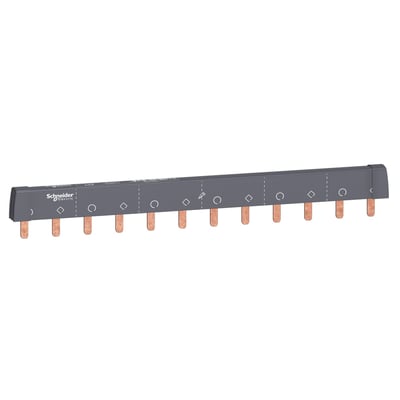

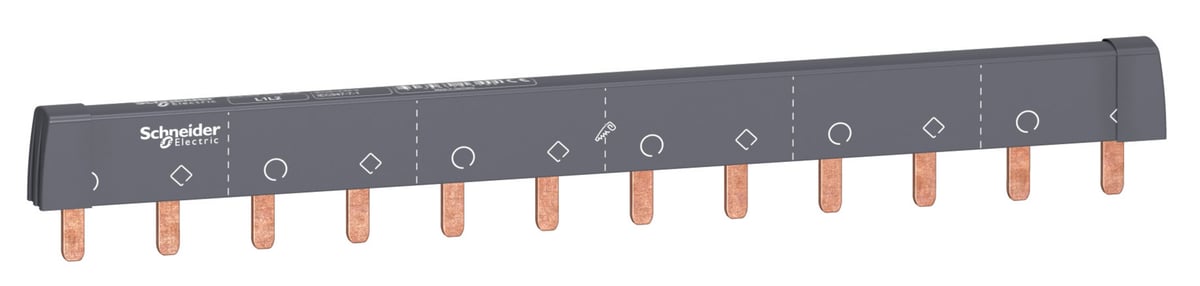

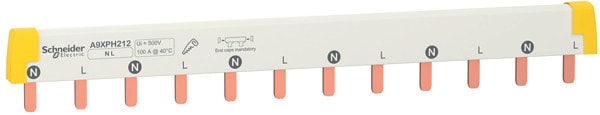

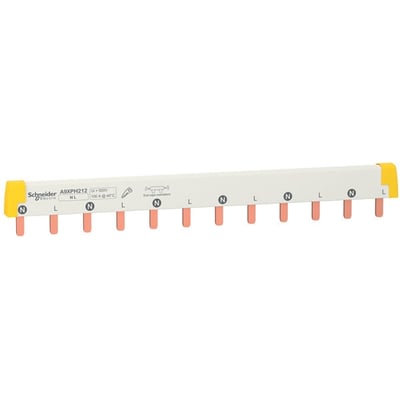

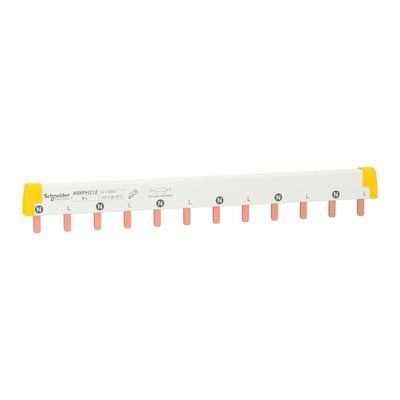

Schneider Electric A9XPH212 sløjfeskinne med hvid isolering, gule endestykker og kobberfarvede tilslutningspinde.Schneider Electric A9XPH212 sløjfeskinne set på langs med hvide markeringer og tilslutningspinde under skinnen.Schneider Electric A9XPH212 sløjfeskinne med mørkegrå isolering, markerede felter og kobberfarvede tilslutningspinde.
PRISGARANTI
20+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11
GLS Erhverv49,00 kr.Onsdag d. 11/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11
Direkte levering149,00 kr.Tirsdag d. 10/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Sløjfeskinne til Schneider Electric Acti 9 på DIN-skinne. 2-polet, 100 A, 12M, pinforbindelse og 16 mm² tværsnit. Læs mere…
  • Varenr.:
    3322074180
  • EAN nr.:
    3606480485022
  • Typenr.:
    A9XPH212
pr. stk. inkl. moms
136,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

Schneider Electric sløjfeskinne type A9XPH212 er beregnet til montering af Acti 9-produkter på DIN-skinne. Skinnen har pinforbindelse og er egnet til 1-fasede enheder med N-leder og hjælpekontakt. Den kan tilskæres og er egnet til op til 6 enheder.

Tekniske data

  • 2 poler og 12 modulenheder
  • Nominel strøm: 100 A
  • Maks. nominel driftsspænding Ue: 415 V
  • Tværsnit: 16 mm²
  • Delingsmål: 18 mm
  • Længde: 220 mm
  • Nominel korttids-strømstyrke Icw: 0 kA
  • Nominel impulsspænding: 0 kV
  • Betinget nominel kortslutningsstrøm Iq: 0 kA
  • Isoleret udførelse

Montering og tilbehør

Skinnen kan saves og tilskæres i én arbejdsgang ved hjælp af skinneklodser. Skæremarkeringer findes på kobberskinnerne og isoleringsmaterialet. Faserne er angivet med symboler på begge sider, så markeringen er synlig, uanset om forsyningen kommer ovenfra eller nedefra. Udgående fødeledninger kan markeres.

Der medfølger 2 endeplader. Leverandøroplysningerne angiver IP20 for endestykkerne, bortset fra 57 modulreferencer. Ved afkortning skal der anvendes endestykker. Ekstra endeplader kan bestilles efter polantal under A9XPE***(110/210/310/410). Ubrugte pins kan isoleres med afdækninger, type A9XPT920.

Produktinformationen omtaler også en særlig sløjfeskinne til afbrydere med 9 mm hjælpeudstyr. Denne har et hul på 9 mm til montering af iOF og iSD.

Materiale og øvrige oplysninger

Leverandørbeskrivelsen angiver selvslukkende isoleringsmateriale i RAL 7016 (antracitgrå), mens farveattributten er angivet som hvid. Produktnummer: 3322074180. EAN: 3606480485022. Oprindelsesland: DE. Der er ikke angivet SVHC-stoffer over 0,1 %.

Specifikationer

  • Varenummer:
    3322074180
  • EAN nummer:
    3606480485022
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    A9XPH212
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Sløjfeskinne
  • Antal faser:
    1.0
  • Antal modulenheder:
    12.0
  • Antal poler:
    2.0
  • Betinget norminel kortslutningsstrøm Iq:
    0.0 kA
  • Delingsmål:
    18.0 mm
  • Egnet til antal enheder:
    6.0
  • Egnet til enheder med hjælpekontakt:
    Ja
  • Egnet til enheder med N-leder:
    Ja
  • Elektrisk forbindelse:
    Pin
  • Farve:
    Hvid
  • Isoleret:
    Ja
  • Kan tilskæres i størrelse:
    Ja
  • Længde:
    220.0 mm
  • Max. nominel drift spænding Ue:
    415.0 V
  • Modul-bredde:
    12.0
  • Nominel impulsspænding:
    0.0 kV
  • Nominel kortstids-strømstyrke Icw:
    0.0 kA
  • Nominel strøm IE:
    100.0 A
  • SVHC stof over 0,1%:
    Ingen
  • Tværsnit:
    16.0 mm²
  • Type:
    A9XPH212
  • Producent/forhandler:
    Schneider Electric
