Schneider Electric sløjfeskinne NL1/NL2/NL3, A9XPH512, 100 A, 12 moduler

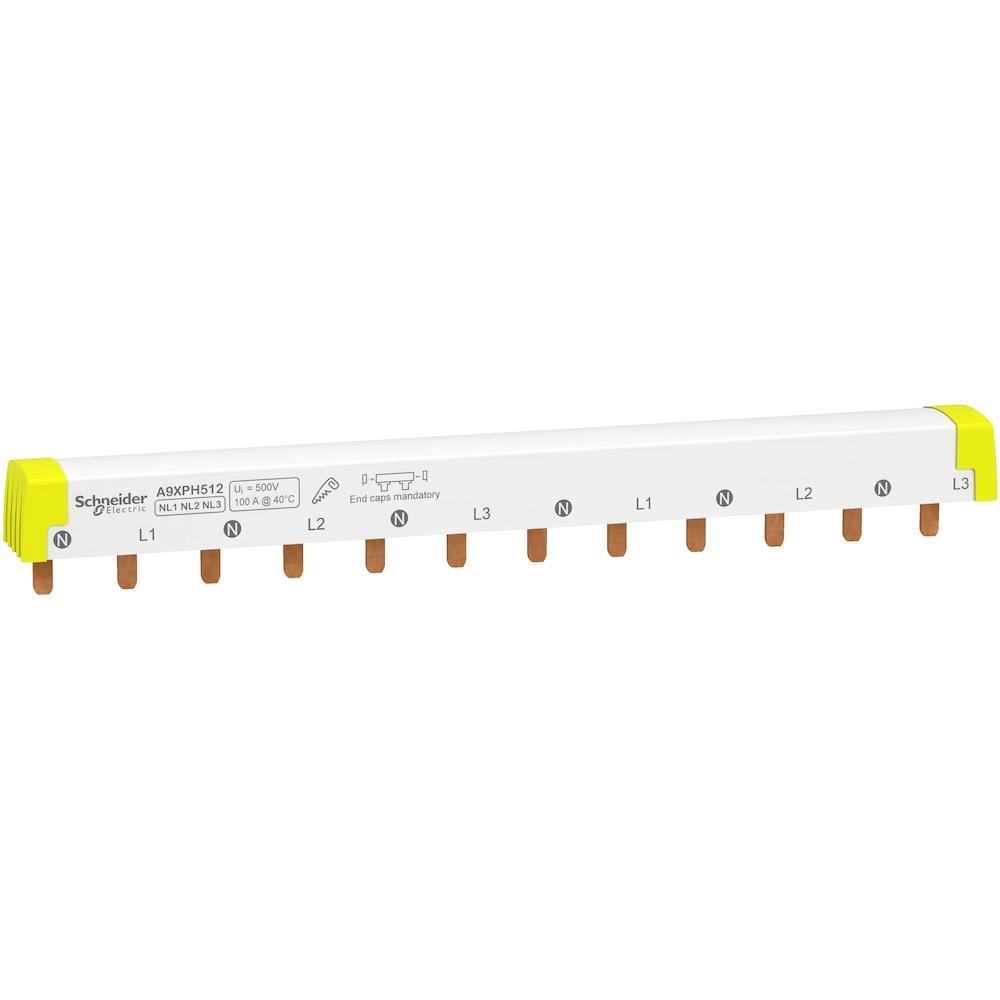

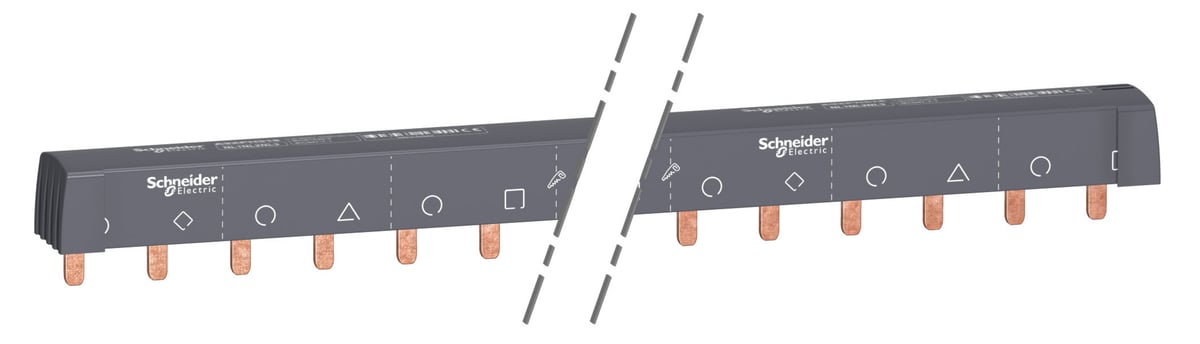

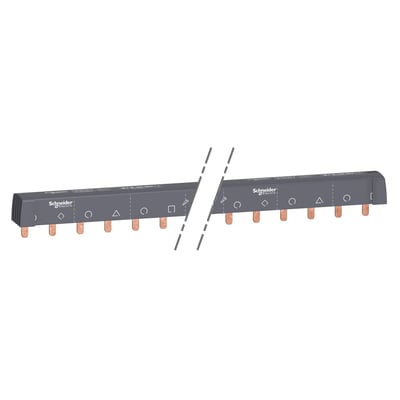

Schneider Electric Acti9 sløjfeskinne A9XPH512 med hvid isolering, gule endestykker og kobberfarvede pins.Schneider Electric Acti9 sløjfeskinne A9XPH512 set skråt på afstand med rækken af kobberfarvede pins synlig under afdækningen.Illustration af Schneider Electric Acti9 sløjfeskinne A9XPH512 i antracitgrå med kobberfarvede pins og markeringer.Schneider Electric Acti9 sløjfeskinne A9XPH512 set fra en lav, skrå vinkel med gule endestykker og kobberfarvede pins.
Midlertidigt udsolgt (forventes på lager igen: 30-11-2026)
Se alt fra mærket Schneider Electric
Isoleret 4-polet sløjfeskinne til Schneider Electric Acti 9, 100 A og 12 moduler. Længde 220 mm, pin-tilslutning og mulighed for tilskæring. Læs mere…
  • Varenr.:
    3322074274
  • EAN nr.:
    3606480485084
  • Typenr.:
    A9XPH512
pr. stk. inkl. moms
336,00 kr.

Andre købte også

Måske interessant?

Beskrivelse

Sløjfeskinne til Acti 9

Schneider Electric sløjfeskinne NL1/NL2/NL3 er beregnet til montering af Acti 9-produkter på DIN-skinne. Skinnen har pin-tilslutning og kan tilskæres. Den er isoleret og fremstillet af selvslukkende isoleringsmateriale.

  • Type: A9XPH512
  • 4 poler og 3 faser
  • Nominel strøm: 100 A
  • Maks. nominel driftsspænding Ue: 415 V
  • 12 modulenheder og modulbredde 12
  • Egnet til 6 enheder
  • Længde: 220 mm
  • Tværsnit: 16 mm²
  • Delingsmål: 18 mm
  • Egnet til enheder med N-leder og hjælpekontakt

Montering og tilpasning

Sløjfeskinnen kan saves og tilskæres ved hjælp af skinneklodser. Skæremarkeringer findes på kobberskinnerne og isoleringsmaterialet. Faserne er markeret med symboler på begge sider, og udgående fødeledninger kan markeres. Markeringen er tydelig, uanset om forsyningen kommer ovenfra eller nedefra.

  • Der medfølger 2 endeplader. Leverandørbeskrivelsen angiver IP20-endestykker med undtagelse af 57 modulreferencer.
  • Ved afkortning skal der anvendes endestykker.
  • Ekstra endeplader kan bestilles efter polantal: A9XPE***(110/210/310/410).
  • Ubrugte pins kan isoleres med afdækninger. A9XPT920 er angivet til pins, der ikke anvendes.

Serieinformationen omtaler også en særlig sløjfeskinne til afbrydere med 9 mm hjælpeudstyr. Denne variant har et 9 mm hul til montering af iOF og iSD.

Farve og produktdata

Farveangivelsen er hvid i produktoplysningerne, mens leverandørbeskrivelsen angiver isoleringsmaterialet som RAL 7016 (antracitgrå).

  • Serie: Acti9
  • Produktnummer: 3322074274
  • EAN: 3606480485084
  • Oprindelsesland: DE
  • Oplysning om SVHC-stoffer over 0,1 %: Ingen

Specifikationer

  • Varenummer:
    3322074274
  • EAN nummer:
    3606480485084
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    A9XPH512
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
  • Antal faser:
    3.0
  • Antal modulenheder:
    12.0
  • Antal poler:
    4.0
  • Delingsmål:
    18.0 mm
  • Egnet til antal enheder:
    6.0
  • Egnet til enheder med hjælpekontakt:
    Ja
  • Egnet til enheder med N-leder:
    Ja
  • Elektrisk forbindelse:
    Pin
  • Farve:
    Hvid
  • Isoleret:
    Ja
  • Kan tilskæres i størrelse:
    Ja
  • Længde:
    220.0 mm
  • Max. nominel drift spænding Ue:
    415.0 V
  • Modul-bredde:
    12.0
  • Nominel strøm IE:
    100.0 A
  • SVHC stof over 0,1%:
    Ingen
  • Tværsnit:
    16.0 mm²
  • Serie:
    Acti9
  • Producent/forhandler:
    Schneider Electric
