ABB Frekvensomformer ACH580-01-363A-4+J400+N2901, 200 kW, 3 x 380–480 V, IP21

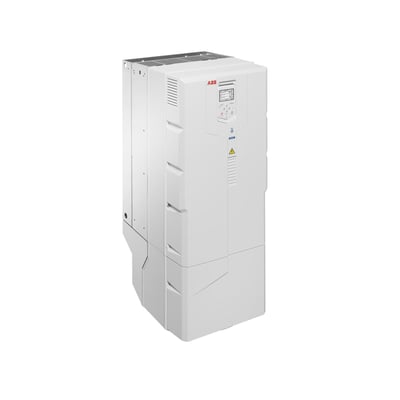

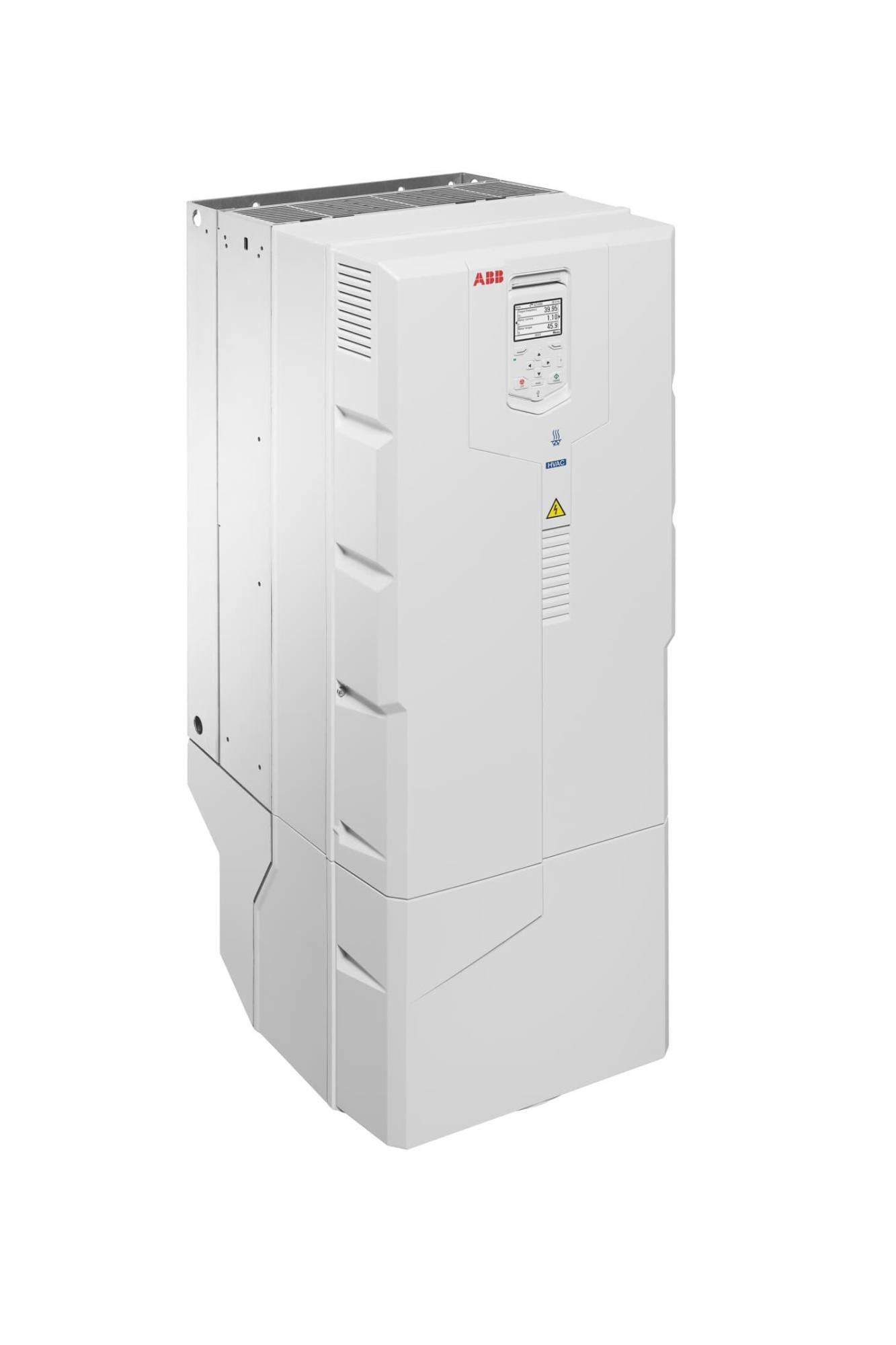

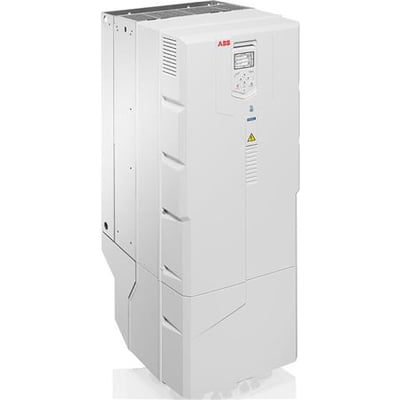

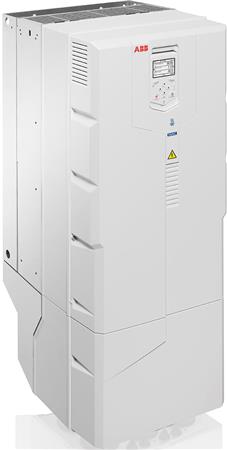

ABB ACH580-01-frekvensomformer på 200 kW set skråt forfra med betjeningspanel og ventilationsåbninger.ABB ACH580-01-frekvensomformer på 200 kW set skråt forfra med tydeligt betjeningspanel og kabinet.
Skaffevare
Levering til din adresse 99,00 kr. (leveres onsdag d. 11/11 - torsdag d. 19/11)
MetodePrisLeveres
Levering til din adresse99,00 kr.Onsdag d. 11/11 - torsdag d. 19/11
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB ACH580-01 til HVAC-applikationer med 200 kW nominel effekt, 363 A, IP21, STO (SIL3/PLe) og assistentbetjeningspanel. Læs mere…
  • Varenr.:
    2165004868
  • EAN nr.:
    5705776239450, 6438177305903
  • Typenr.:
    ACH580-01-363A-4+J400+N2901
pr. stk. inkl. moms
122.988,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Frekvensomformer til HVAC-applikationer

ABB ACH580-01 tilhører Industry-specific-serien og er beregnet til HVAC-applikationer. Assistentbetjeningspanelet giver overblik over parametre, driftsværdier og alarmer. En PC kan tilsluttes via betjeningspanelet, og Drive Composer entry kan bruges som PC-værktøj. Fieldbus-protokoller og I/O-udvidelsesmoduler findes som tilbehør.

Komplet produktkonfiguration: ACH580-01-363A-4+J400+N2901.

Funktioner og tilslutninger

  • +J400: Assistentbetjeningspanel.
  • +N2901: Europæisk sprogpakke med sprogkoderne EN, DE, ES, PT, FR, CZ, HU, SE, DK, NL, SV, CZ, DA og DU.
  • Safe Torque Off (STO) er inkluderet, SIL3/PLe.
  • Analoge ind-/udgange: 2/2. Digitale ind-/udgange: 6/3.
  • Indbygget fieldbuskommunikation: BACnet MS/TP, Modbus RTU og N2.
  • Angivet protokolunderstøttelse omfatter desuden EtherNet/IP, TCP/IP, DeviceNet, CAN, LON, PROFIBUS og PROFIsafe.
  • Ekstern 24 V DC-styrespænding er inkluderet.
  • PC-tilslutning: Ja. USB-interface: 1. RS485-interface: 1.
  • Integreret bremsemodstand: Nej. 4-kvadrantdrift: Nej.

Tekniske data

  • Netspænding: 3 x 380–480 V, med 10 % relativ symmetrisk netspændingstolerance.
  • Netfrekvens: 50/60 Hz, med 5 % relativ symmetrisk netfrekvenstolerance.
  • Nominel effekt: 200 kW. Maksimal effekt ved lineær og kvadratisk belastning: 200 kW.
  • Nominel strøm: 363 A.
  • Effekt ved tung last: 160 kW. Strøm ved tung last: 293 A.
  • Udgang: 3 faser, 0–480 V. Maksimal udgangsspænding: 480 V.
  • Maksimal udgangsfrekvens: 500 Hz.
  • Maksimal motorkabellængde: 150 meter.
  • Kapslingsklasse: IP21. Beskyttelsesgrad: NEMA 1.
  • Byggestørrelse: R9. Mål, H x B x D: 955 x 380 x 418 mm. Vægt: 97 kg.
  • Effektforbrug: 4839 W. Virkningsgrad: 97,6 %. EU Ecodesign-effektivitetsklasse: IE2.
  • EMC-kategori: C2.
  • Anvendelse er angivet som tilladt i industrielle områder samt bolig- og kontormiljøer.

Specifikationer

  • Varenummer:
    2165004868
  • EAN nummer:
    5705776239450, 6438177305903
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    ACH580-01-363A-4+J400+N2901
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Frekvensomformer
  • 4-kvadrant drift muligt:
    False
  • Antal anologe indgange:
    2.0
  • Antal anologe udgange:
    2.0
  • Antal digitale indgange:
    6.0
  • Antal digitale udgange:
    0.0
  • Antal HW-interfaces PROFINET:
    0.0
  • Antal HW-snitflader andre:
    5.0
  • Antal HW-snitflader industriel Ethernet:
    0.0
  • Antal HW-snitflader parallel:
    0.0
  • Antal HW-snitflader RS232:
    0.0
  • Antal HW-snitflader RS422:
    0.0
  • Antal HW-snitflader RS485:
    1.0
  • Antal HW-snitflader seriel TTY:
    0.0
  • Antal HW-snitflader USB:
    1.0
  • Antal indgangsfaser:
    3
  • Antal udgangsfaser:
    3
  • Anvendelse i bolig- og kontormiljø tilladt:
    True
  • Anvendelse i industrielle områder tilladt:
    True
  • Beskyttelsesgrad (NEMA):
    1
  • Bredde:
    380.0 mm
  • Dybde:
    418.0 mm
  • Effektforbrug:
    4839.0 W
  • Højde:
    955.0 mm
  • Integreret bremsemodstand:
    False
  • Kapslingsklasse IP:
    IP21
  • Konvertertype:
    Spændingskonverter
  • Max effekt ved kvadratisk belastning:
    200.0 kW
  • Max effekt ved liniær belastning:
    200.0 kW
  • Max. udgangsfrekvens:
    500.0 Hz
  • Max. Udgangsspænding:
    480.0 V
  • Med betjeningselement:
    True
  • Med PC-tilkobling:
    True
  • Netfrekvens:
    50/60 Hz
  • Netspænding:
    380 - 480 V
  • Nominel udgangsstrøm I2N:
    363.0 A
  • Optisk interface:
    False
  • Relativ symmetrisk netfrekvenstolerance:
    5.0 %
  • Relativ symmetrisk netspændingstolerance:
    10.0 %
  • Understøttende protokol for BACnet:
    True
  • Understøtter AS-interface sikkerhed på jobbet:
    False
  • Understøtter ASI-protokol:
    False
  • Understøtter CAN-protokol:
    True
  • Understøtter Data-Highway protokol:
    False
  • Understøtter DeviceNet protokol:
    True
  • Understøtter EtherNet/IP protokol:
    True
  • Understøtter KNX protokol:
    False
  • Understøtter protokol for DeviceNet Safety:
    False
  • Understøtter protokol for Foundation Fieldbus:
    False
  • Understøtter protokol for INTERBUS-Safety:
    False
  • Understøtter protokol for LON:
    True
  • Understøtter protokol for MODBUS:
    True
  • Understøtter protokol for øvrige bussystemer:
    False
  • Understøtter protokol for PROFINET IO:
    False
  • Understøtter protokol for SERCOS:
    False
  • Understøtter protokol for TCP/IP:
    True
  • Producent/forhandler:
    ABB
