Schneider Electric Sløjfeskinne iC40, 1P+N, RCBO, 24 moduler

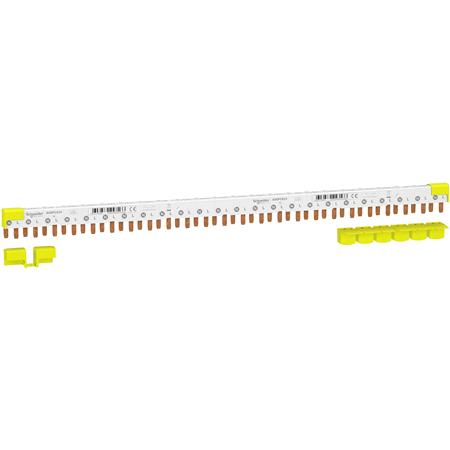

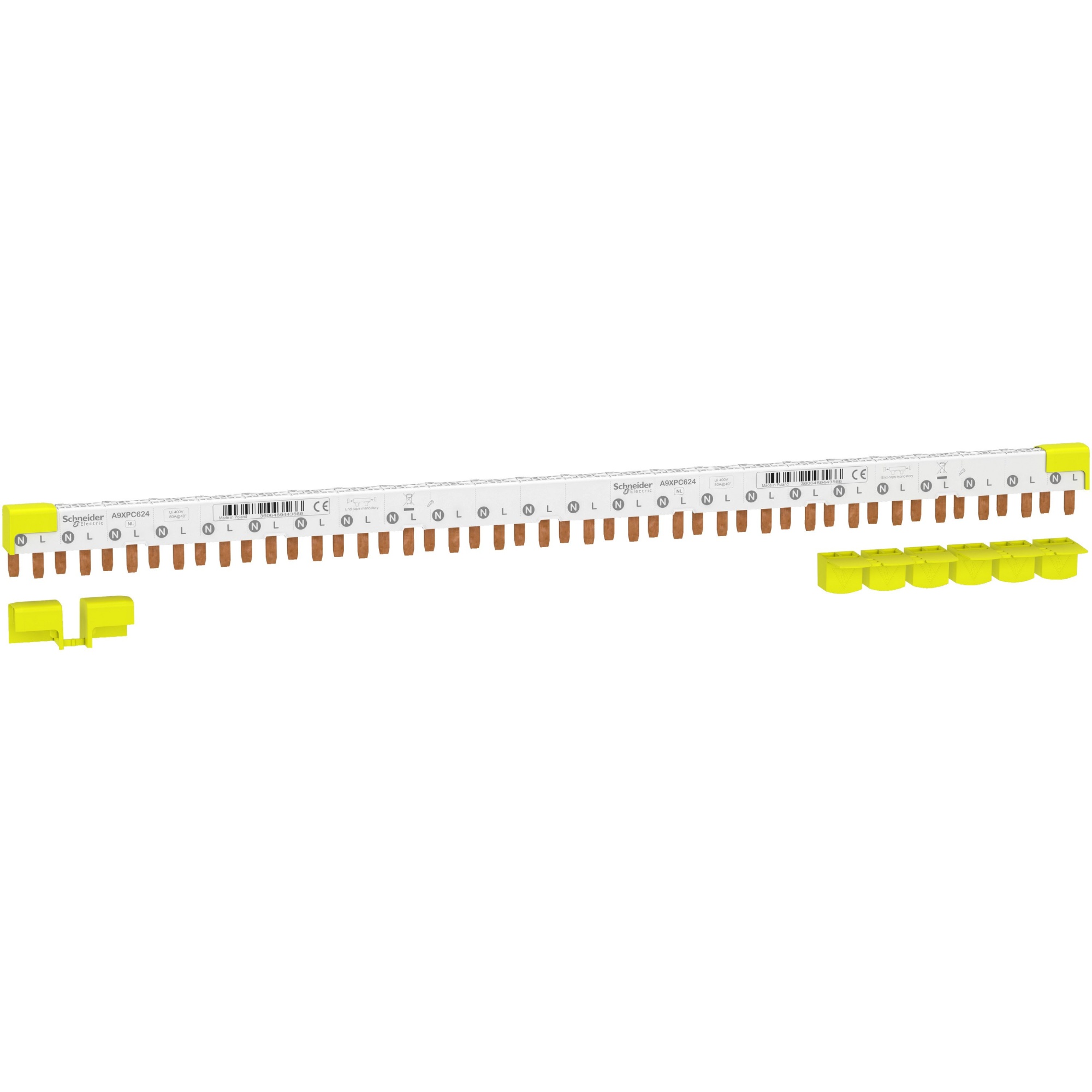

Schneider Electric iC40-sløjfeskinne til 24 1P+N-enheder, set skråt med kobberstifter og gule afdækninger.Schneider Electric iC40-sløjfeskinne til 24 1P+N-enheder, vist vandret med løse gule afdækninger under skinnen.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 10/11 - fredag d. 20/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
GLS Erhverv49,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
GLS Hjemmelevering59,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 9/11 - torsdag d. 19/11
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Se alt fra mærket Schneider Electric
Isoleret og tilskærbar sløjfeskinne til 24 1P+N-enheder. Har pinforbindelse, 9 mm delingsmål og en nominel strøm på 80 A. Læs mere…
  • Varenr.:
    3322097565
  • EAN nr.:
    3606489443566
  • Typenr.:
    A9XPC624
pr. stk. inkl. moms
111,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket
Se hele serien
Udvalgte kategorier fra serien

Beskrivelse

Sløjfeskinne til iC40

Schneider Electric Acti9 iC40-sløjfeskinnen er beregnet til enfaset 1P+N-fordeling og passer til 24 enheder med 1P+N-pol. Den har to poler, pinforbindelse og er isoleret. Skinnen kan tilskæres og har hvid udførelse, angivet som RAL 9003 i leverandørdata.

Sløjfeskinnerne i iC40-serien anvendes sammen med Schneider Electrics distributionssystemer og koblingsudstyr. Serien omfatter løsninger til 1PN- og 3PN-fordeling; 1PN- og 3PN-udgående fødeledninger kan kombineres på samme sløjfeskinne.

Kompatibilitet og opbygning

  • Til iC40 MCB alene eller MCB med Vigi-koblingsudstyr, i 1PN- eller 3PN-konfiguration.
  • MCB- og MCB+Vigi-tilslutninger er beskrevet til 18 mm-moduler med strømforsyningskabler gennem bunden, direkte ved klemmerne.
  • iC40-koblingsudstyr findes også til tilslutning i 9 mm-moduler. Seriens særlige sløjfeskinne har 9 mm afstand til installation af OF-, SD- og OF+SD/OF-hjælpeenheder.
  • Denne variant er angivet som ikke egnet til enheder med hjælpekontakt.
  • Terminalpins placeres modsat modulets klemmer ved hjælp af indeksering af kobberdelene.

Tekniske data

  • Type: A9XPC624
  • Produktnummer: 3322097565
  • Antal faser: 1
  • Antal poler: 2
  • Kapacitet: 24 enheder med 1P+N-pol
  • Delingsmål: 9 mm
  • Nominel strøm: 80 A; leverandørdata angiver 80 A ved 40 °C
  • Nominel driftsspænding Ue: 230 V AC
  • Nominel isolationsspænding Ui: 400 V AC
  • Nominel impulsspænding: 4 kV
  • Længde: angivet til 487 mm i produktattributterne
  • Beskyttelsesgrad: IP20 med endestykker og tandafdækning
  • Forureningsgrad: 3
  • Leverandørdata angiver selvslukkende egenskaber ved 960 °C inden for 30 sekunder.
  • Standarder nævnt i produktdata: IEC 60947-7 og IEC 61439-1.

Produktdataene angiver forskellige længder: attributterne angiver 487 mm, en supplerende leverandørtekst angiver 434 mm, og en anden produktoverskrift angiver 432 mm.

Specifikationer

  • Varenummer:
    3322097565
  • EAN nummer:
    3606489443566
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    A9XPC624
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Sløjfeskinne
  • Antal faser:
    1.0
  • Antal modulenheder:
    24.0
  • Antal poler:
    2.0
  • Delingsmål:
    9.0 mm
  • Egnet til antal enheder:
    24.0
  • Egnet til enheder med hjælpekontakt:
    False
  • Egnet til enheder med N-leder:
    True
  • Elektrisk forbindelse:
    Pin
  • Farve:
    Hvid
  • Isoleret:
    True
  • Kan tilskæres i størrelse:
    True
  • Længde:
    487.0 mm
  • Max. nominel drift spænding Ue AC:
    230.0 V
  • Modul-bredde:
    24.0
  • Nominel impulsspænding:
    4.0 kV
  • Nominel strøm IE:
    80.0 A
  • Serie:
    iC40
  • Producent/forhandler:
    Schneider Electric
