Schneider Electric sløjfeskinne iC40, 1P+N, MCB + aux, 48 moduler

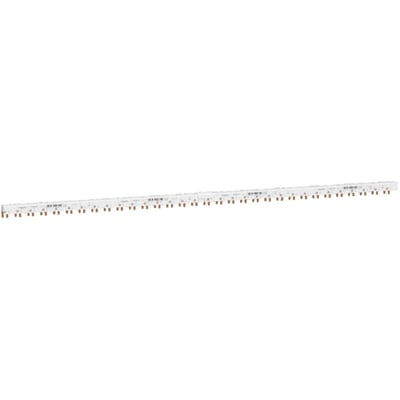

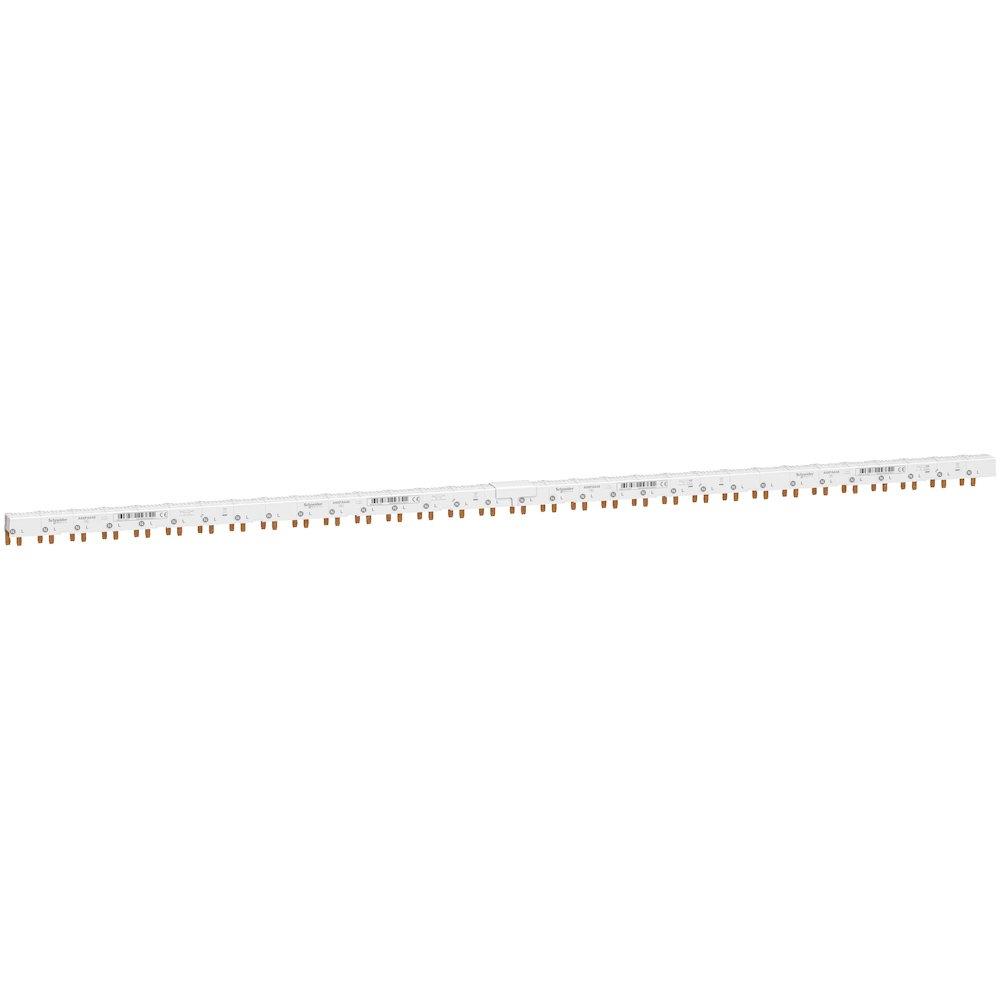

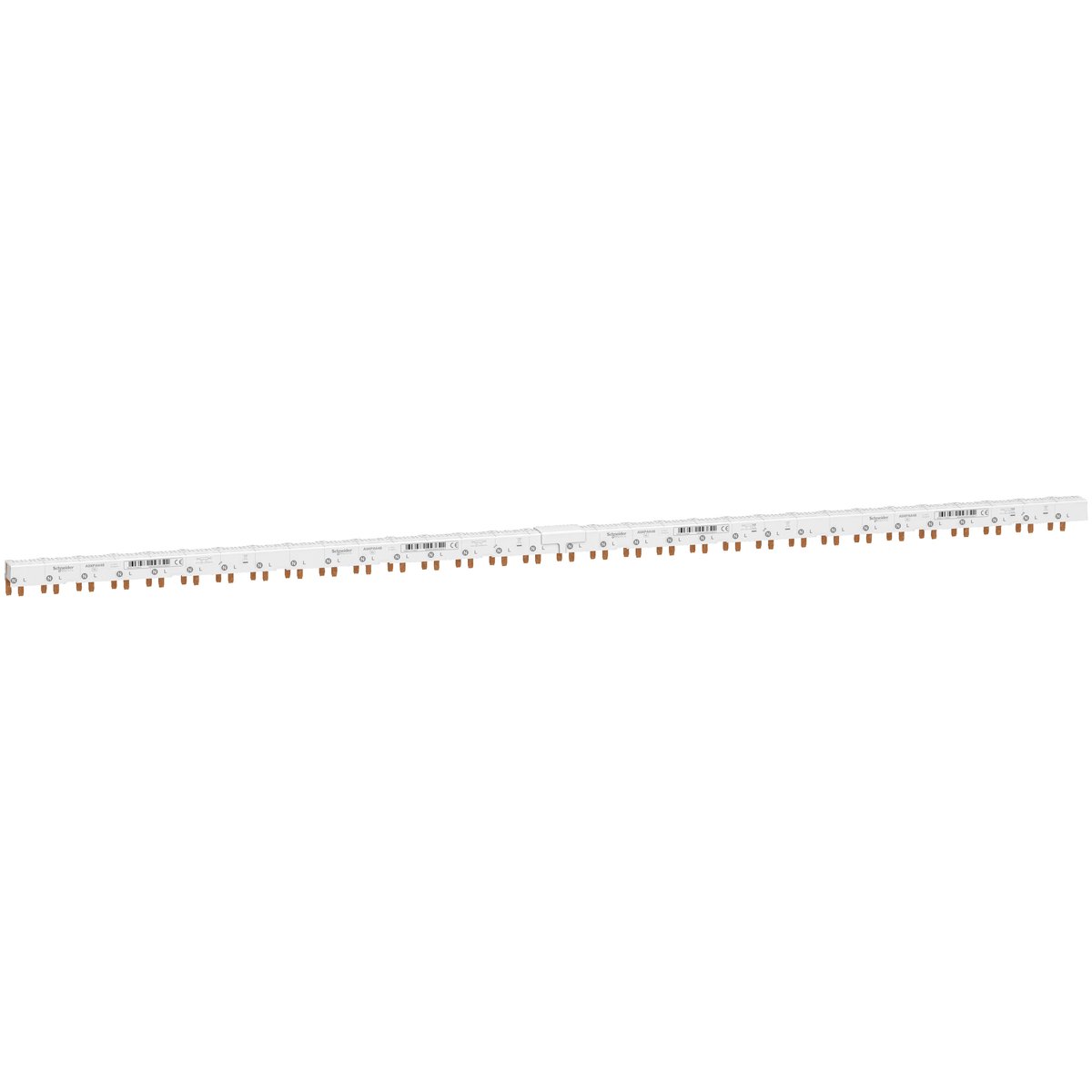

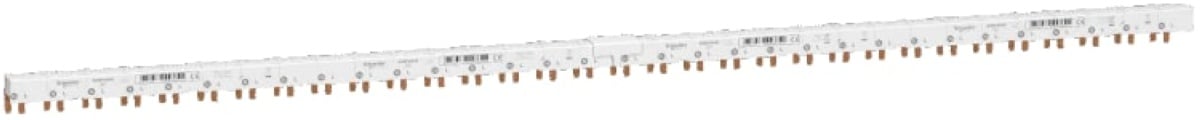

Hvid Schneider Electric iC40-sløjfeskinne til 1P+N med kobberfarvede tilslutningsstifter set skråt fra oven.Schneider Electric iC40-sløjfeskinne med 48 moduler ses på langs, med mærkninger og stifter langs undersiden.Den lange, hvide Schneider Electric iC40-sløjfeskinne ses som en smal profil med gentagne tilslutningsstifter.Schneider Electric iC40-sløjfeskinne set skråt forfra med modulmarkeringer og kobberfarvede stifter.Hvid Schneider Electric iC40-sløjfeskinne til 1P+N set på langs, hvor de gentagne stifter ses tydeligt.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 10/11 - fredag d. 20/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
GLS Erhverv49,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
GLS Hjemmelevering59,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 9/11 - torsdag d. 19/11
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Se alt fra mærket Schneider Electric
Justerbar, horisontal 1P+N-sløjfeskinne til Acti9 iC40 med 9 mm hjælpeudstyr. 80 A, 230 V AC, 48 moduler og plads til 32 enheder. Læs mere…
  • Varenr.:
    3322097536
  • EAN nr.:
    3606489443641
  • Typenr.:
    A9XPA648
pr. stk. inkl. moms
583,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket
Se hele serien
Udvalgte kategorier fra serien

Beskrivelse

Sløjfeskinne til Acti9 iC40

Schneider Electric iC40-sløjfeskinnen er en justerbar, horisontal sløjfeskinne til 1P+N-installationer med MCB og 9 mm hjælpeudstyr. Den er beregnet til fordeling af hjælpeanlæg, nul og fase (Aux, N, L1) og passer til op til 32 enheder med 1P+N-pol og tilhørende hjælpeenheder.

Sløjfeskinnerne i serien understøtter enfaset 1PN- og trefaset 3PN-distribution. 1PN- og 3PN-udgående fødeledninger kan kombineres på samme sløjfeskinne. Serien kan anvendes til iC40 MCB alene eller med Vigi-koblingsudstyr i 18 mm-moduler samt iC40-koblingsudstyr i 9 mm-moduler. Strømforsyningskabler til MCB-tilslutning føres gennem bunden direkte ved klemmerne.

Funktioner og tilslutning

  • 1 fase og 2 poler, til 1P+N
  • Pin-forbindelse og delingsmål på 9 mm
  • 48 moduler à 18 mm
  • Plads til 32 enheder
  • Kompatibel med 9 mm OF-, SD- og OF+SD/OF-hjælpeenheder
  • Indekserede kobberdele hjælper med at placere terminalpins over for modulets klemmer

Tekniske data

  • Nominel strøm: 80 A, oplyst ved 40 °C
  • Nominel driftsspænding Ue: 230 V AC
  • Nominel isoleringsspænding Ui: 400 V AC
  • Nominel impulsspænding: 4 kV
  • Forureningsgrad: 3
  • Farve: hvid, RAL 9003
  • Længden er angivet til 862 mm. En supplerende produktbetegnelse angiver 864 mm og mulighed for tilskæring.
  • Brandmodstanden er angivet som selvslukkende ved 960 °C inden for 30 sekunder.

Produktbeskrivelsen henviser til IEC 60947-7 vedrørende kabelstyrke og IEC 61439-1.

Specifikationer

  • Varenummer:
    3322097536
  • EAN nummer:
    3606489443641
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    A9XPA648
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Sløjfeskinne
  • Antal faser:
    1.0
  • Antal modulenheder:
    48.0
  • Antal poler:
    2.0
  • Delingsmål:
    9.0 mm
  • Egnet til antal enheder:
    32.0
  • Elektrisk forbindelse:
    Pin
  • Farve:
    Hvid
  • Længde:
    862.0 mm
  • Max. nominel drift spænding Ue AC:
    230.0 V
  • Modul-bredde:
    48.0
  • Nominel impulsspænding:
    4.0 kV
  • Nominel strøm IE:
    80.0 A
  • SVHC stof over 0,1%:
    Ingen
  • Serie:
    iC40
  • Producent/forhandler:
    Schneider Electric
