Triarca kabelskab KSEÅ 30 45 09, 4-leder, 630 A, klasse II, grå, 700 x 990 x 198 mm

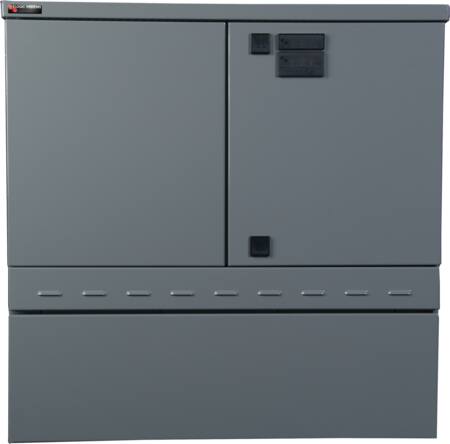

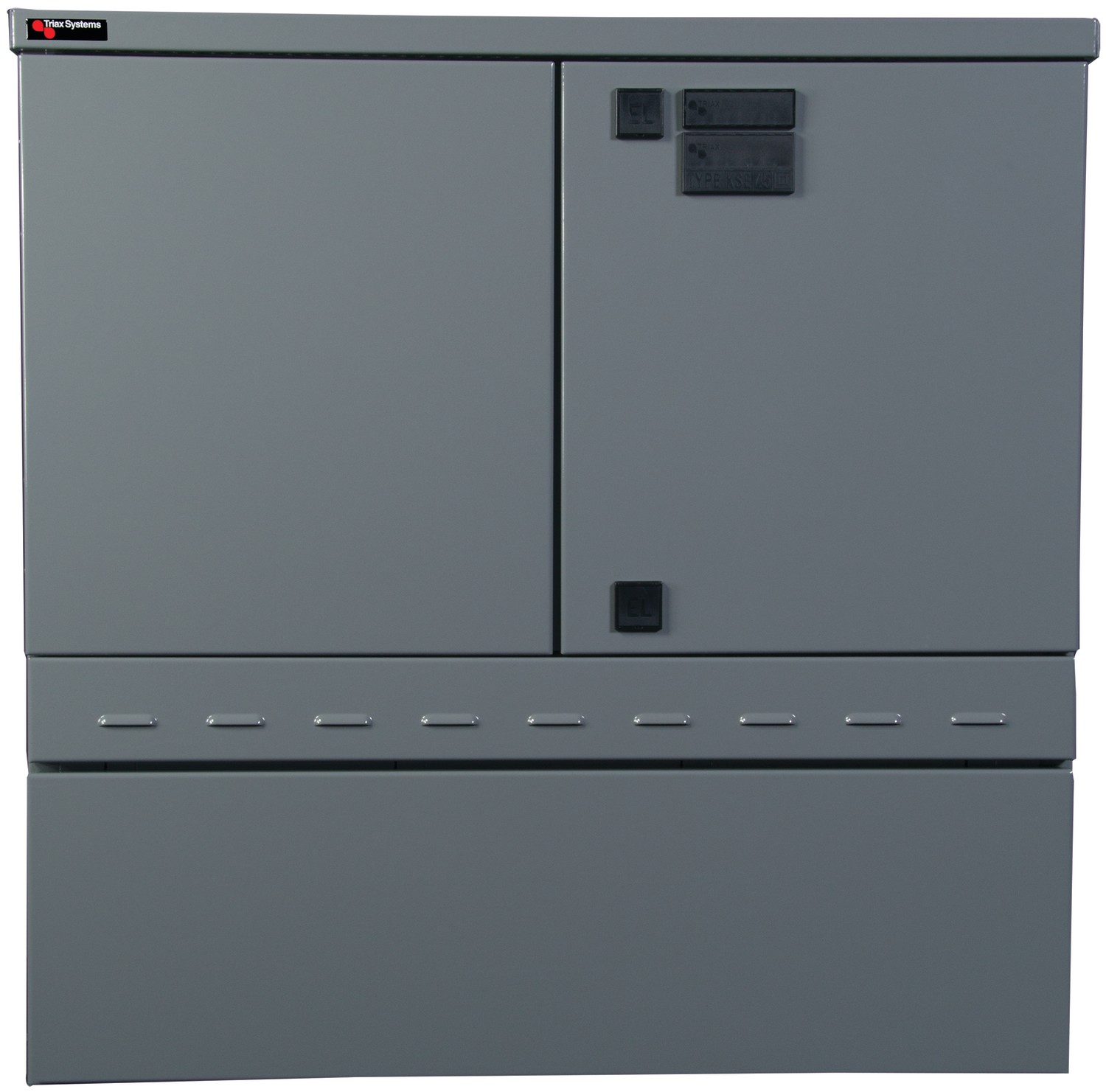

Gråt Triarca KSEÅ 30 45 09 kabelskab med to låger, trekantlåse og nederste kabelafdækning.Triarca KSEÅ 30 45 09 kabelskab set lige forfra med grå låger og bredt nedre kabelrum.
Skaffevare
Levering til din adresse 99,00 kr. (leveres mandag d. 23/11 - fredag d. 4/12)
MetodePrisLeveres
Levering til din adresse99,00 kr.Mandag d. 23/11 - fredag d. 4/12
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Gråt Triarca-kabelskab i klasse II med 4-leder, 630 A skinnesystem, integreret N-skinne, IP 20-afdækning og tæthedsgrad IP 34D. Læs mere…
  • Varenr.:
    8211987011
  • EAN nr.:
    5711256987018
  • Typenr.:
    698701
pr. stk. inkl. moms
13.987,00 kr.

Andre købte også

Måske interessant?

Beskrivelse

Produktbeskrivelse

Triarca KSEÅ 30 45 09 er et gråt kabelskab til det danske elforsyningsnet. Skabet har 4-leder, et 630 A skinnesystem med integreret N-skinne og en IP 20-afdækning. Det leveres med skinnesystem og har tæthedsgrad IP 34D.

Skabet er fremstillet af galvaniseret stål og overfladebehandlet med Rilsan. Overfladebehandlingen opfylder kravene til dobbeltisolering, klasse II, og er angivet med korrosionsklasse C4n, minimum C4. Isoleringen er testet med en spænding på 5,25 kV. KSE-serien er forberedt til DS/EN 61439.

KSE-kapslingerne har dobbelt skilterammer og trekantlås i plastikhus. KSE-serien fås som standard i Triarca-grøn eller grå, RAL 7037; andre farver er også mulige. Til serien kan der fås tilbehør, forlængersæt og løse reservedele, herunder låger og topdæksel.

Mål og tekniske data

  • Materiale: galvaniseret stål
  • Udvendige mål: 700 x 990 x 198 mm (højde x bredde x dybde)
  • Farve: grå, RAL 7037
  • Opbygning: 4-leder
  • Skinnesystem: 630 A med integreret N-skinne
  • Samleskinne: ja
  • Afdækning: IP 20
  • Tæthedsgrad: IP 34D
  • Isolering: klasse II, testet med 5,25 kV
  • Korrosionsklasse: C4n, minimum C4
  • Forberedt til: DS/EN 61439
  • Typebetegnelse: 698701
  • Varenummer: 8211987011
  • EAN: 5711256987018

Tilbehør og kompatible dele

KSE-skabet kan kombineres med følgende dele og tilbehør:

  • 595934 – IC-indgangsklemmesæt, 16–35 mm², 6/10 moduler
  • 595935 – IC-indgangsklemmesæt, 25–95 mm², 6/12 moduler
  • 595939 – IC-indgangsklemmesæt, 95–300 mm², 8/14 moduler
  • 596006 – sikringsliste DZ 2 x 63 A, 2,5–35 mm², 11 moduler
  • 595940 – sikringsliste DIN 00 uden klemmer, 16–35 mm², 9 moduler
  • 595981 – sikringsliste DIN 2 uden klemmer, 50–300 mm², 26 moduler
  • 595980 – FSD-indsløjfningsliste uden klemmer, 50–240 mm², 12 moduler
  • 595917 – OC-afgangsklemmesæt til 16–35 mm², DIN 00
  • 595918 – OC-afgangsklemmesæt til 25–95 mm², DIN 00
  • 595919 – OC-afgangsklemmesæt til 50–95 mm², DIN 2/FSD
  • 595920 – OC-afgangsklemmesæt til 95–240 mm², DIN 2/FSD
  • 595991 – OC-afgangsklemmesæt til 95–300 mm², DIN 2
  • 595925 – OC-dobbeltklemmesæt til 70–240 mm² SE/50–185 SM, DIN 2
  • 225931 – pasindsats 10 A til sikringsliste 2 x DZ 63 A, 596006
  • 225932 – pasindsats 16 A til sikringsliste 2 x DZ 63 A, 596006
  • 225933 – pasindsats 25 A til sikringsliste 2 x DZ 63 A, 596006
  • 225934 – pasindsats 35 A til sikringsliste 2 x DZ 63 A, 596006
  • 225935 – pasindsats 50 A til sikringsliste 2 x DZ 63 A, 596006
  • 848611 – patronhåndtag, 1-polet, til sikringsliste 596006
  • 848612 – patronhåndtag, 3-polet, til sikringsliste 596006
  • 251886 – sammenkoblingsbeslag til KSE og KSM, side om side, grå
  • 251884 – sammenkoblingsbeslag til KSE og KSM, side om side, grøn
  • 848618 – beslag til parallelføring, DIN 00
  • 848613 – beslag til parallelføring, DIN 2
  • 848606 – Triarca isoleret 5 mm unbrakonøgle med 3/8-tommers firkantsokkel, One Tool
  • 546122 – aflastningsbøjle med modlæg til kabeldiameter 18–22 mm
  • 546126 – aflastningsbøjle med modlæg til kabeldiameter 22–26 mm
  • 546130 – aflastningsbøjle med modlæg til kabeldiameter 26–30 mm
  • 546134 – aflastningsbøjle med modlæg til kabeldiameter 30–34 mm
  • 546138 – aflastningsbøjle med modlæg til kabeldiameter 34–38 mm
  • 546142 – aflastningsbøjle med modlæg til kabeldiameter 38–42 mm
  • 546146 – aflastningsbøjle med modlæg til kabeldiameter 42–46 mm
  • 546150 – aflastningsbøjle med modlæg til kabeldiameter 46–50 mm
  • 546154 – aflastningsbøjle med modlæg til kabeldiameter 50–54 mm
  • 546158 – aflastningsbøjle med modlæg til kabeldiameter 54–58 mm
  • 546164 – aflastningsbøjle med modlæg til kabeldiameter 58–64 mm
  • 546176 – aflastningsbøjle med modlæg til kabeldiameter 70–76 mm

Valg af tilbehør

Ved konfiguration af kabelskabet indgår antal kabeltilgange og kabelafgange samt kabeldimensioner og kabeldiametre. Det skal også afklares, om der skal sløjfes videre til næste kabelskab; FSD kan eventuelt anvendes. Der kan vælges aflastningsbøjle til hvert kabel, pasindsats hvis sikringsliste 596006 anvendes, beslag til parallelføring og værktøj til installation.

Størrelser i KSE-serien

Følgende størrelser og varianter fremgår af serieoversigten. Målene er angivet som udvendig bredde, efterfulgt af modulantal og vægt.

  • 4-leder: KSE 30 09 09, grå, 698566: 198 mm, 27 moduler, 20 kg; grøn, 698567: 198 mm, 27 moduler, 20 kg.
  • KSE 30 12 09, grå, 698587: 264 mm, 38 moduler, 22,8 kg; grøn, 968588: 264 mm, 38 moduler, 22,8 kg.
  • KSE 30 15 09, grå, 698617: 330 mm, 49 moduler, 26,5 kg; grøn, 698618: 330 mm, 49 moduler, 26,5 kg.
  • KSE 30 18 09, grå, 698623: 396 mm, 60 moduler, 29,8 kg; grøn, 698624: 396 mm, 60 moduler, 29,8 kg.
  • KSE 30 21 09, grå, 698638: 462 mm, 71 moduler, 34 kg; grøn, 698639: 462 mm, 71 moduler, 34 kg.
  • KSE 30 27 09, grå, 698659: 594 mm, 93 moduler, 39,5 kg; grøn, 698660: 594 mm, 93 moduler, 39,5 kg.
  • KSE 30 36 09, grå, 698680: 792 mm, 126 moduler, 57,5 kg; grøn, 698681: 792 mm, 126 moduler, 57,5 kg.
  • KSE 30 45 09, grå, 698701: 990 mm, 159 moduler, 72,5 kg; grøn, 698702: 990 mm, 159 moduler, 72,5 kg.
  • 5-leder: KSE 30 18 09, grå, 698610: 392 mm, 60 moduler, 29,8 kg; grøn, 698609: 392 mm, 60 moduler, 29,8 kg.
  • KSE 30 21 09, grå, 698611: 462 mm, 71 moduler, 34 kg; grøn, 698613: 462 mm, 71 moduler, 34 kg.
  • KSE 30 27 09, grå, 698612: 607 mm, 93 moduler, 43,5 kg; grøn, 698615: 607 mm, 93 moduler, 43,5 kg.
  • KSE 30 36 09, grå, 698813: 792 mm, 126 moduler, 60 kg; grøn, 698035: 792 mm, 126 moduler, 60 kg.
  • KSE 30 45 09, grå, 698795: 990 mm, 159 moduler, 72,5 kg, med angivelsen AH428 i serieoversigten; grøn, 698796: 990 mm, 159 moduler, 72,5 kg.

Specifikationer

  • Varenummer:
    8211987011
  • EAN nummer:
    5711256987018
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    698701
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
  • Bestykket med samleskinne:
    Ja
  • Bredde:
    990.0 mm
  • Dybde:
    198.0 mm
  • Højde:
    700.0 mm
  • Materiale:
    Stål
  • Producent/forhandler:
    Triarca
