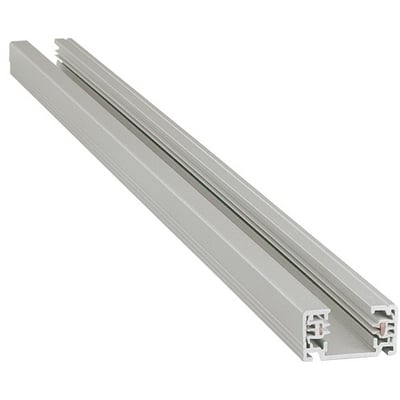

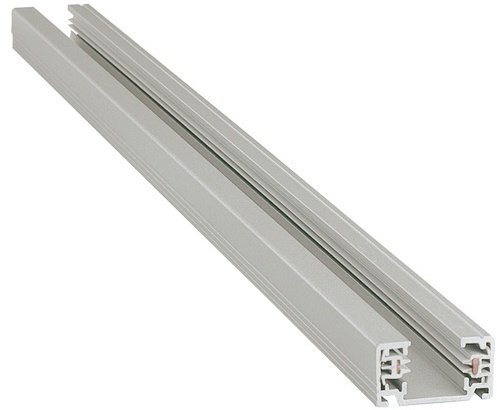

Square strømskinne - 2 meter, grå (HT-2M) (restsalg)

Square skinnesystemet bruges til opsætning af lamper (pendler eller skinnespot) i loftet. Square strømskinner er et populært valg, da de er nemme at sætte op og fleksible i forhold til individuelle behov.

Skinnerne kan både anvendes til opsætning af lamper over spisebordet i private hjem, til spotbelysning efter behov, til belysning af gangarealer, værelser mm.

Square skinnesystemet kan også bruges i butikker, udstillinger, showrooms mm.

SE UDVALGET AF SKINNESPOT TIL SQUARE HER

Hvad skal du bruge?

• En lige skinne uden vinkler eller t-stykker:
  De fleste har blot behov for en enkelt lige skinne (1, 2 eller 3 meter) til deres lamper eller spot. Til dette formål, skal man bruge:

  1 stk. strømskinne
  1 stk. tilslutningsstykke
  1 stk. endestykke
  1 stk. pendeladapter pr. lampe (ikke ved spot)

  Hvis du ønsker spotbelysning, skal du ikke bruge pendeladaptere men blot vælge spots, som passer til Square strømskinner.

• Flere skinner samlet med vinkler, t-stykker og/eller kryds:
  Hvis du skal bruge flere skinner sat samme med vinkler, t-stykker eller kryds skal man sikrer sig at man vælger de rigtige dele for at de passer sammen.

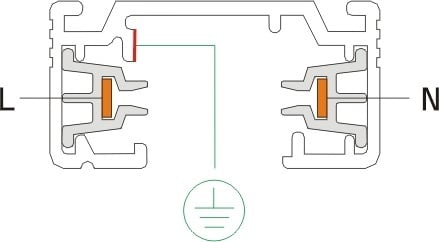

  Skinner og tilbehør skal og kan kun sættes sammen på en måde, da fase, nul og jord lederne altid skal have korrekt forbindelse med hinanden igennem vinkler, t-stykker osv. Den side hvor jorden har forbindelse er vist på skinnerne i form af en lille fordybning/rille langs med skinnen. Denne fordybning/rille går også igen på tilslutninger, vinkler og t-stykker. Når skinner og tilbehør sættes sammen skal disse fordybninger/riller være på samme side for at sikre korrekt forbindelse. Den eneste undtagelse er endestykket som passer i begge ender af en skinne uanset hvordan den vender.

  Se PDF filerne i bunden af siden for mere information:

  Monteringsvejledningen viser hvordan de forskellige dele skal sættes sammen med skinnerne i forhold til fordybningen/rillen som er angivet med en tyk sort streg. Vær opmærksom på at tilslutning er en HT-L01/R, vinklen er en HT-J02/O og t-stykket er en HT-J03/R.

  Monteringseksemplerne viser flere skinner sat sammen med vinkler og t-stykker. Ud for de forskellige dele på tegningen står deres type nummer som f.eks kunne være: HT-J02/I som er indvendig vinkel hvor fordybningen/rillen er ført rundt indvendigt eller HT-J03/R som er et t-stykke. Disse type numrer står også i bestillingslisten over denne beskrivelse. På tegningen er rillen/fordybningen angivet med en grøn streg. Derudover kan man også se forskellen på vinker, t-stykker og tilslutninger samt et tværsnit af skinnen i filen.

Opsætning

Opsætning af skinne foregår ved at skrue skinnen direkte op i loftet. Der er huller bag i skinnen til dette formål, men man kan også selv bore huller med et metal-bor, hvis behovet er der. Husk at undersøg i hvilken ende tilslutningsstykke skal sidde, før du sætter skinnen op, så du undgår at få vendt skinnen forkert.

OBS: Hvis man ønsker at kunne "glide" pendeladaptere eller spots hen over skruerne, der fastholder skinnesystemet i loftet, så kan det kan kun lade sige gøre, hvis man anskaffer sig små flade undersænkede skruer og selv undersænker hullerne i strømskinnerne inden montage. Hvis du ønsker denne funktion uden ekstra arbejde, kan du bruge GB-skinnesystemet i steder for Square. Vær dog opmærksom på at vi altid anbefaler at du tager pendeladapteren eller spottet helt ud af skinnen når du ønsker at flytte den til en ny position. Dette gælder for alle strømskinner og er den normale måde at flytte pendeladapterne eller spottene på.

Ofte stillede spørgsmål:

1. Hvor meget må lamperne veje?
   Pendeladapteren kan bære op til 2 kg.

2. Må skinnen tilsluttes til et lampeudtag eller stikkontakt via en tilledning med bløde ledere?
   Ja, det må den godt. Du skal bruge tilslutningsstykket til montering i enden af en skinne (enten HT-L01/R eller /L), da det er forsynet med aflastning til tilledning.

3. Må skinnen tilslutes direkte til den faste installation via et installationskabel med stive ledere?
   Ja, den må godt tilsluttes direkte til den faste el-installation. Hvis tilslutning udføres som synlig installation, så skal du bruge et af tilslutningsstykkerne HT-L01/R eller /L. Hvis tilslutningen udføres som skjult installation, hvor installationskablet kommer ned igennem loftet, så kan tilslutningen ske via begge tilslutningsstykker, midtertilslutningen, t-stykker, x-stykker/kryds og begge vinkler. På bagsiden af disse dele er der en blanket som kan fjernes, og så giver mulighed for at installationskablet kan føres ind i dem, og tilsluttes til skrueklemmerne.
   Husk at hvis skinnen tilsluttes direkte til den faste installation, så er det et arbejde en aut. elektriker skal udføre. Hvis du tilslutter til lampeudtag eller lign. via tilledning (se punkt 2) så må du gerne gøre det selv.

4. Hvor meget strøm eller watt kan skinnen belastes med?
   Skinnesystemet kan holde til en strøm på op til 16A ved 230Vac. I watt vil det sige at skinner og tilbehør kan belastes med op til cirka 3600W. I et almindelig dansk hus, vil el-installationen til lyset dog normalt være forsikret med 13A eller 10A sikringer, hvilket betyder at det næsten er umuligt at overbelaste skinnen under normale omstændigheder.

5. Hvad er midtertilslutning?
   Den bruges hvis tilslutning af strøm ønskes imellem to skinner, som sidder på en lige linje. Vær opmærksom på at midtertilslutningen kun kan bruges til direkte tilslutning til den faste el-installation (igennem bagsiden af tilslutningen). Midtertilslutningen kan ikke bruges til tilslutning af en tilledning fra f.eks. lampeudtag eller lign. Brug i stedet et af de to tilslutningstykker til montering i enderne af en skinne (HT-L01/R og /L).

6. Kan man afkorte skinnerne?
   Ja, skinnerne kan skæres over med en nedstryger.

7. Hvor lang er den wire der følger med wireophænget?
   Den er 1½ meter.

8. Hvor mange wireophæng skal der bruges?
   Det kommer an på hvor meget der skal hænge i skinnen og hvad du fastgører ophænget til i loftet. Jo mere vægt på skinnen jo flere ophæng. Hvis loftet er "svagt" skal vægtens også fordeles ud over flere ophæng. Et godt udgangspunkt er 2 wireophæng pr. meter fordelt jævnt. Der skal dog altid være et wireophæng omkring 10-15 cm fra ender, vinkler, t-stykker osv. Se PDF filen i bunden af siden omkring ophængning og vægtbelastning for mere information.

9. Hvad betyder rillen/fordybningen på skinner og tilbehør?
   Den angiver den side på skinner og tilbehør som jord forbindelse er på. Disse riller/fordybninger skal sidde på samme side når skinner og tilbehør sættes sammen. Se "monteringsvejledning" og "monteringseksempel" for at få et bedre overblik over dette.

10. Kan jeg sætte vinkler, t-stykker, kryds, tilslutningsstykker og skinner sammen præcist som det passer mig?
    Nej, rillen/fordybningen på skinner og tilbehør skal være på samme side når tilbehøret trykkes ind i skinnen. Skinner og tilbehør kan ikke samles forkert uden at det vil gå i stykker i processen.

11. Hvis jeg bruger et X-stykke eller T-stykke er alle enderne så elektrisk forbundet med hinanden?
    Ja, det er de. Hvis du f.eks. bruget et X-stykke, 4 skinner og så har tilslutningen til 230V via et tilslutningsstykke i en af de ledige ender af de 4 skinner, så vil der være strøm (fase, nul og jord) på alle 4 skinner.
