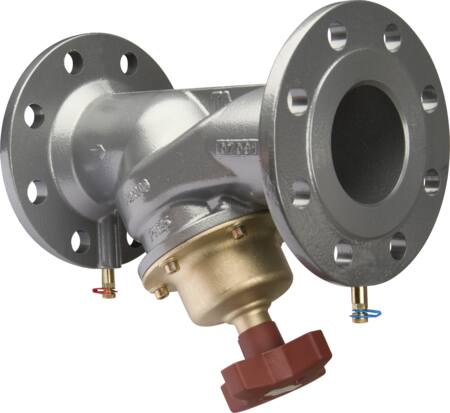

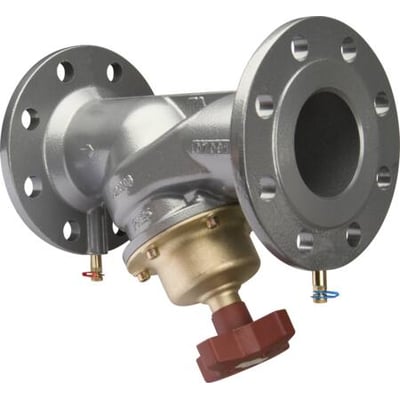

Strengreguleringsventil med skråtstillet sæde for minimal modstand og høj gennemstrømning. Præcis indregulering via specialdesignet kegle. Til varme- og køleanlæg.

Varenr.:
406968016
EAN nr.:
7318792823503
Typenr.:
52 181-090

pr. stk. | inkl. moms

12.988,00 kr.

Måske interessant?

Excentrisk forskruning 3/4"X1/2", 94mm
96,50 kr.
Plastkuppel opal, Ø150 mm, 84,5 mm gevind
75,00 kr.
Split DIN 94 FZB, 5 x 50 mm
3,10 kr.
Støttebøsning PRK, 20mm
49,25 kr.
TA NIPPEL M28 X 3/4 FPL
67,50 kr.
TA 1/2" dykrør til termostater
160,00 kr.
IMI TA 500 Globo rødgods kuglehane, DN25, 1"
637,00 kr.
Split DIN 94 FZB, 8,0x80mm
11,30 kr.
Forgrenerled, hvid, med jord, 2 x rund
38,75 kr.
Indmuringsdåse, vindtæt, 1 modul, 46 mm dyb
10,20 kr.

Beskrivelse

Funktioner og Anvendelse

Denne strengreguleringsventil er designet med et skråtstillet sæde, hvilket sikrer minimal modstand og optimal gennemstrømning, når ventilen er fuldt åben. Den specialdesignede kegle muliggør præcis indregulering over et bredt område.

Ventilen er ideel til brug i varme- og køleanlæg og tilbyder følgende funktioner:

Indregulering
Forindstilling
Måling
Afspærring (keglen er aflastet på ventiler DN 65-400, hvilket reducerer momentet for afspærring)

Indstillingsområde

Antallet af omdrejninger mellem fuldt åben og lukket ventil varierer efter dimension:

DN 20-50: 4 omdrejninger
DN 65-150: 8 omdrejninger
DN 200-250: 12 omdrejninger
DN 300: 16 omdrejninger
DN 350: 20 omdrejninger
DN 400: 22 omdrejninger

Materialer

Ventilhus: Støbejern EN-GJL-250 (GG 25)
DN 20-150: Dæksel, kegle og spindel i A-METAL®
DN 200-300: Overdel i sejern, kegle i rødgods og spindel i AMETAL®
DN 350-400: Overdel i sejjern, kegle i kiselmessing CuZn16Si4-C (EN 1982) eller messing CuZn35Pb2Al-C-GS (EN 1982), og spindel i AMETAL®
Sædetætning: Kegle med EPDM-ring
Overdelsbolte: Kromateret stål
Digitalhåndhjul: Rødt nylon (DN 20-150) eller rødt aluminium (DN 200-400)

Yderligere Egenskaber

Trykklasse: PN 16
Max. arbejdstemperatur: 120°C
Min. arbejdstemperatur: -10°C
Overfladebehandling: Epoxylakeret (DN 20-200) eller tokomponent vådlak (DN 250-400)

Mærkning

Ventilen er mærket med TA, PN, DN, pil for strømretning, materialebetegnelse og støbedato (år, måned, dag) samt CE-mærkning i henhold til tabel.

Byggelængder

Byggelængder iht. ISO 5752 serie 1 og EN 558-1 serie 1.

Måling og Justering

Ventilen er udstyret med måleudtag for gennemstrømningsmåling. Trykfaldet over ventilen kan bruges til at bestemme vandstrømmen ved hjælp af et diagram. Med TA-CBI indreguleringsinstrument kan vandstrømmen aflæses direkte. Ventilerne kan fastlåses i den ønskede indstilling.

Specifikationer

Varenummer:

406968016
EAN nummer:

7318792823503

Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
Typenummer:

52 181-090

Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
Dimensioner:

100
Materiale/udførelse:

Støbejern EN-GJL-250 (GG 25)
Overflade:

Epoxylakeret
Type:

PN16
Variant:

Flange
Mærke:

IMI TA
