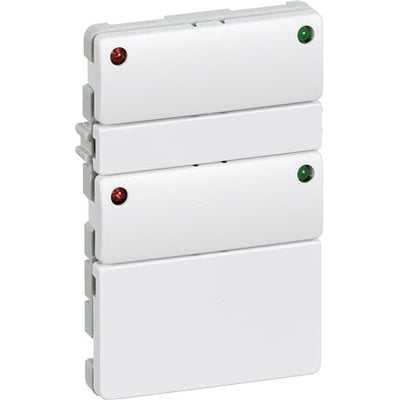

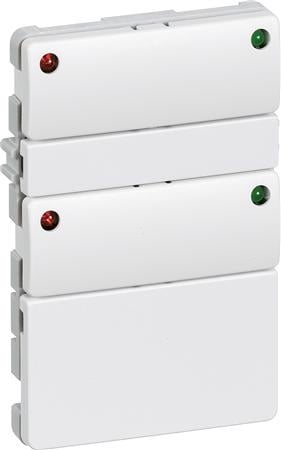

IHC Control Alarm, FUGA statustryk med 4 tryk og 2 lysdioder (rød og grøn) pr. tangent, 1½ modul, hvid

PRISGARANTI

Alle varianter er på lager

9 stk på lager

Billigste fragt: DAO Pakkeshop 35,00 kr. (leveres onsdag d. 1/5)

Se alle muligheder

Metode	Pris	Leveres
DAO Pakkeshop	35,00 kr.	Onsdag d. 1/5
GLS Pakkeshop	39,00 kr.	Onsdag d. 1/5
DAO Hjemmelevering	45,00 kr.	Onsdag d. 1/5
GLS Erhverv	49,00 kr.	Onsdag d. 1/5
GLS Hjemmelevering	65,00 kr.	Onsdag d. 1/5
Direkte levering	149,00 kr.	Tirsdag d. 30/4
Click&Collect i Svenstrup (9230)	0,00 kr.	Tirsdag d. 30/4

Oplyste datoer gælder ved bestilling inden mandag 15.30

Specielt svagstrømtryk som især er velegnet som statustryk i tyverialarm og brandalarm systemer (f.eks. ifm. IHC). Hver tangent har 2 seperate tryk (microswitch), et til venstre og et til højre, samt 1 grøn LED til højre og 1 rød LED til venstre. Tryk og LEDer har seperate 0V klemmer, og kan derfor forsynes fra 2 forskellige SELV strømforsyninger.

Varen findes i 1 forskellige varianter.

Varenr.:

1088001677

EAN nr.:

5703302103213

Typenr.:

1088001677, 507D6530, AAK507D6530

Vis beskrivelsen Vis tilbehør Vis specifikationer

390,00 kr.

pr. stk. | inkl. moms

Farve og afdækningstype

Du skal vælge en variant før du kan lægge i kurven

Tilbehør

IHC Control, LINK-10 installationskabel, 5 x 2 x 0,6 mm (10 ledere i alt), 305 meter (i udtræksboks) – Lauritz Knudsen

4.490,00 kr.

FUGA & OPUS, Afbryderskrue til fastgøring af indsatse - NKT Fasteners

3,95 kr.

SIGNALKABEL PTK 8X0,6 HF.HV.

7,20 kr.

SIGNALKABEL PTK 4X0,6 HF.HV.

4,40 kr.

SIGNALKABEL PT 3X2X0,6 HV. - 100 meter

570,00 kr.

Relaterede varer

IHC Control Alarm, OPUS 66 statustryk med 4 tryk og 2 lysdioder (rød og grøn) pr. tangent, 1 modul, lysegrå – Lauritz Knudsen

248,00 kr.

Beskrivelse

Anvendes f.eks. som statustryk for til- og frakobling af IHC Control Alarm anlæg og lign.

De 4 lysdioder, 2 røde og 2 grønne, kan bruges som status indikering anlæggets tilstand.

Svagstrømstrykket kan monteres med træskruer direkte på væg eller gerigt, eller vha. afbryderskruer i dåser. De kan også monteres i underlag og panelunderlag, men der skal normalt bruges ekstra tilbehør i form af skruetårne som fastgøres i dem først, da trykkene ikke er forsynet med gribekløer.

Hver tangent har 2 stk. forseglede støvtætte mikrokontakter, som har adskilte sluttefunktioner, der aktiveres ved at trykke på henholdsvis højre og venstre side af tangenten. Alle trykkene har fælles 0V klemme og har ikke elektrisk forbindelse med LEDerne.

Lysdioderne kan alle 4 tændes hver for sig. De har også deres egen fælles 0V klemme. Der er placeret 2 røde lysdioder i venstre side og 2 grønne i højre side (2 pr. tangent).

Derfor kan mikrokontakterne og lysdioderne tilsluttes 2 forskellige SELV-strømforsyninger, da de ikke er elektrisk forbundet med hinanden.

På bagsiden er indsatsen forsynet med skrueklemmer for tilslutning og sløjfning af svagstrømsledninger. Se specifikationer for tekniske oplysninger.

Datablad (11,34 KB)
Lauritz Knudsen - IHC Control Alarm FUGA statustryk (vejledning) (116,35 KB)

Specifikationer

Varenummer:

Vælg en variant først

1088001677

Værdien af denne specifikation afhænger af den valgte variant.
EAN nummer:

Vælg en variant først

5703302103213

Værdien af denne specifikation afhænger af den valgte variant.
Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
Typenummer:

Vælg en variant først

1088001677, 507D6530, AAK507D6530

Værdien af denne specifikation afhænger af den valgte variant.
Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
Farve:

Hvid
Farve og afdækningstype:

Hvid
Halogenfri:

Ja
Halogenfri (yderligere information):

PVC fri, Halogenfri, Overholder RoHS direktivet
IP-klasse (kapslingsklasse):

IP20
Kontaktsæt:

4 x slutte microswitch (forventet levetid 300.000 koblinger ved maks. belastning, kontaktmodstand maks. 100mΩ ved 5Vdc / 1mA)
Mærkespænding:

Kontaktsæt: 5-24Vdc, LED: 24Vdc
Mærkestrøm:

Kontaktsæt: 1-50mA, LED: 1mA pr. diode ved 24Vdc
Modul betegnelse:

1½ modul
Modul bredde:

1 modul
Modul højde:

1½ modul
Montering & tilbehør:

Kan ikke monteres med gribekløer. Leveres uden skruer eller kløer. Skal monteres med afbryderskruer i dåse. I underlag og panelunderlag bruges skruetårne/skrueindlæg. Kan monteres direkte på væg med små træskruer.
Overflade:

Standard
Tilslutningsklemmer:

4 stk. skrueklemmer for tryk, 4 stk. for 24Vdc til LEDer, 1 stk. for fælles 0V til LED og 1 stk. for fælles 0V til tryk. Passer til Ø0,3 til 0,6 mm stiv og Ø0,4 til 0,8 mm mangekoret ledning. Maks. Ø1,4 med isolering. Maks. 2 ledninger pr. klemme.
Yderligere elektrisk information:

Tryk og LEDer har hver deres egne fælles 0V klemmer. De kan derfor forsynes fra hver deres SELV-strømforsyning.
Brand:

Lauritz Knudsen
